एकल-गन वाल माउन्ट गरिएको DC फास्ट चार्जर

20kW देखि 60kW सम्मको पावर आउटपुटहरूको लागि डिजाइन गरिएको, CSIVEI कारखानाको गुणस्तरको सिंगल-गन वाल माउन्टेड DC फास्ट चार्जरले अवस्थित भित्ता, स्तम्भ वा संरचनात्मक स्तम्भहरूमा सीधै स्थापना गर्दछ — कंक्रीट प्याड, ग्राउन्ड एन्करिङ, वा समर्पित पार्किङ टापुको आवश्यकतालाई हटाउँदै। यसले यसलाई भूमिगत कार पार्कहरू, बहु-मंजिला ग्यारेजहरू, र साँघुरो पार्किङ खाडीहरूको लागि आदर्श बनाउँछ जहाँ भुइँमा माउन्ट गरिएका चार्जरहरूले ट्राफिक प्रवाहमा बाधा पुर्‍याउँछन्।

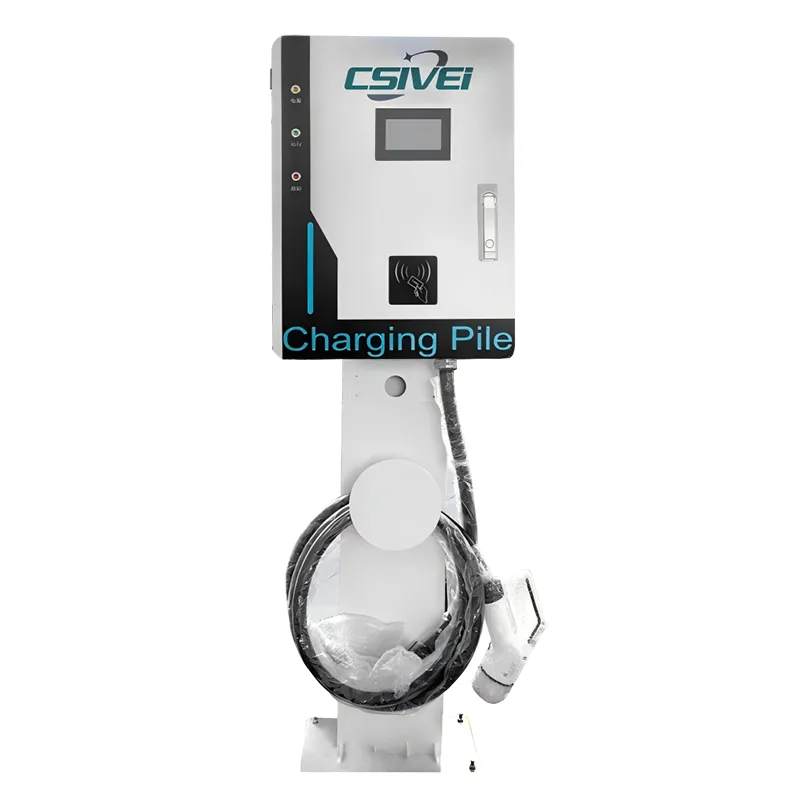

उपयुक्त पर्खाल सतहहरू नभएका साइटहरूका लागि, एक वैकल्पिक हेभी-ड्युटी स्टिल पेडेस्टलले कुनै पनि आन्तरिक हार्डवेयर परिवर्तन नगरी एकाइलाई फ्रि-स्ट्यान्डिङ पोल-माउन्ट गरिएको चार्जरमा रूपान्तरण गर्छ।

चार्जरले CCS1, CCS2, CHAdeMO, र GB/T मापदण्डहरूलाई समर्थन गर्दछ, सबै मुख्यधारा EV लाई सेवा प्रदान गर्दछ। कन्फर्मली लेपित इलेक्ट्रोनिक्सको साथ IP55-मूल्याङ्कन गरिएको घेराले बेसमेन्ट कार पार्कहरूको विशिष्ट इनडोर-आउटडोर वातावरण ओसिलो, धुलो, र खराब हावायुक्त वातावरणको सामना गर्दछ।

पहुँच नियन्त्रण OCPP 1.6J/2.0.1 कनेक्टिविटीको साथ RFID र एप-आधारित प्रमाणीकरणको साथ 7-इन्च टचस्क्रिन मार्फत चल्छ, रिमोट निगरानी, ​​लेनदेन रिपोर्टिङ, र गतिशील मूल्य निर्धारण सक्षम गर्दछ।

सुरक्षा सुविधाहरूमा वास्तविक-समय इन्सुलेशन निगरानी, ​​DC-संवेदनशील अवशिष्ट वर्तमान सुरक्षा, अधिक-तापमान सुरक्षा, र आपतकालीन स्टप बटन - प्रत्येक एकाइमा सबै मानकहरू समावेश छन्।

उत्पादन अनुप्रयोगहरू

स्थानहरूका लागि डिजाइन गरिएको जहाँ फ्लोर स्पेस प्रिमियममा छ, सिंगल-गन वाल माउन्टेड DC चार्जिङ स्टेसन सीधै अवस्थित ठाडो सतहहरूमा माउन्ट हुन्छ — मूल्यवान ग्राउन्ड क्षेत्र खाली गर्दै अझै पनि DC द्रुत चार्जिंग प्रदर्शन प्रदान गर्दै। वैकल्पिक पेडेस्टल किटको साथ, एउटै इकाई उपयुक्त पर्खालहरू बिना खुला-एयर साइटहरूको लागि पोल-माउन्ट गरिएको समाधानमा रूपान्तरण गर्दछ।

भूमिगत र बहु-मंजिला कार पार्कहरू

बेसमेन्ट ग्यारेज र बहु-स्तरीय पार्किङ संरचनाहरूमा, साँघुरो खाडीहरू, टाइट टर्निङ सर्कलहरू, र संरचनात्मक स्तम्भहरूले भुइँमा माउन्ट गरिएका चार्जरहरूलाई अव्यावहारिक बनाउँछ। यो पर्खाल माउन्ट गरिएको एकाईले सिधै कंक्रीट पर्खालहरू, स्तम्भहरू, वा लोड-बेयरिङ स्तम्भहरूमा स्थापना गर्दछ, चार्जरलाई प्रत्येक खाडीको टाउकोमा पार्किङ ठाउँ वा ड्राइभिङ आइलमा अतिक्रमण नगरी राख्छ। कुनै ग्राउन्ड एङ्करिङ वा कंक्रीट प्याड आवश्यक पर्दैन, स्थापनाको गति बढाउने र पैदल यात्रीहरूको लागि पैदल मार्गहरू खाली राख्न।

कार डीलरशिप र शोरूम सेवा बे

ग्राहक हस्तान्तरण वा पोस्ट-सर्भिस चार्जिङका लागि EV हरू तयार गर्ने डिलरशिपहरूलाई सीमित कार्यशाला र फोरकोर्ट ठाउँ भित्र छिटो फेर्न आवश्यक छ। सर्भिस बे माथि चार्जरलाई भित्ता माउन्ट गर्दा प्राविधिक र सवारी साधनको आवागमनका लागि भुइँ क्षेत्रहरू खाली राख्छ। एकल-गन कन्फिगरेसन एकल समर्पित सेवा खाडीसँग सफासँग जोडिएको छ, केबल व्यवस्थापनलाई सरल बनाउँदै र प्रत्येक गाडीले निरन्तर, निगरानी गरिएको चार्जिङ प्राप्त गरेको सुनिश्चित गर्दै।

होटल, कार्यालय र आवासीय पार्किंग

कर्मचारी, पाहुना, वा भाडामा लिने व्यक्तिहरूका लागि भूमिगत वा कभर पार्किङ भएका भवनहरूमा EV चार्ज गर्ने, भित्तामा राखिएका DC चार्जरहरू विद्यमान संरचनामा सफासँग एकीकृत हुन्छन्। तिनीहरू पैदल यात्री-भारी क्षेत्रहरूमा फ्रीस्ट्यान्डिङ एकाइहरूको अव्यवस्थाबाट बच्न्छन् र सजिलो स्क्रिन पहुँचको लागि आँखा स्तरमा स्थापना गर्न सकिन्छ। RFID र एप-आधारित प्रमाणीकरणले प्रयोगकर्ता-विशिष्ट बिलिङ सक्षम गर्दछ, जबकि OCPP जडानले सम्पत्ति प्रबन्धकहरूलाई प्रयोगको निगरानी गर्न र दिनको मूल्य निर्धारण गर्न अनुमति दिन्छ।

सार्वजनिक कर्बसाइड र सतह धेरै चार्ज

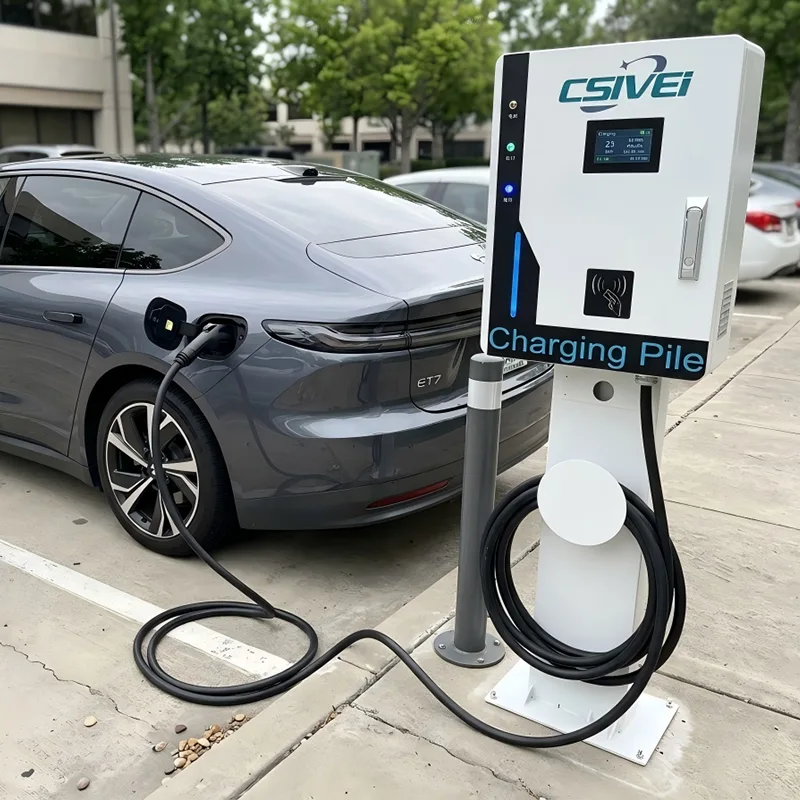

जहाँ भित्ता सतहहरू उपलब्ध छैनन् — जस्तै खुला-एयर सतहहरू, कर्बसाइड पार्किङ लेनहरू, वा उपनगरीय खुद्रा कार पार्कहरू — वैकल्पिक स्टिल पेडेस्टलले समान चार्जरलाई स्लिम-प्रोफाइल पोल-माउन्ट गरिएको इकाईमा रूपान्तरण गर्दछ। यसले छुट्टै पर्खाल र भुइँ चार्जर मोडेलहरू सोर्सिङ गर्नुको सट्टा एक मानकीकृत उत्पादन प्रयोग गरेर, एकल परियोजना भित्र भित्ता-माउन्ट र पेडेस्टल स्थापनाहरू मिलाउनको लागि तैनाती लचिलोपन प्रदान गर्दछ। एकल पेडेस्टलको कम्प्याक्ट फुटप्रिन्टले पूर्ण फ्लोर-स्ट्यान्डिङ चार्जर क्याबिनेट भन्दा धेरै कम ग्राउन्ड स्पेस ओगटेको छ।

फ्लीट होम बेस र डिपो रातभर चार्ज गर्दै

साना देखि मध्यम आकारको बिजुली फ्लीटहरू - जस्तै स्थानीय डेलिभरी भ्यानहरू, काउन्सिल मर्मत वाहनहरू, वा कर्पोरेट कार पूलहरू - प्रायः अवस्थित भवनहरू र परिधि पर्खालहरू भएका डिपोहरूबाट सञ्चालन हुन्छन्। डिपो किनारामा भित्ता माउन्ट गर्ने DC चार्जरहरूले सवारी साधन पार्किङ र चालचलनका लागि प्रयोगयोग्य यार्ड स्पेसलाई अधिकतम बनाउँछ। OCPP ब्याकइन्ड मार्फत निर्धारित चार्जिङले फ्लीट चलिरहेको लागत कम राखेर, अफ-पीक बिजुली दरहरूसँग पङ्क्तिबद्ध गर्न सक्छ।

प्राविधिक गहिरो डाइभ

सिंगल-गन वाल माउन्टेड DC फास्ट चार्जरले पूर्ण DC फास्ट-चार्जिङ क्षमतालाई कम्प्याक्ट, वाल-माउन्ट गर्न मिल्ने चेसिसमा प्याक गर्छ — थर्मल कार्यसम्पादन, सुरक्षा, वा सेवायोग्यतामा सम्झौता नगरी उच्च पावर घनत्व हासिल गर्दै।

कम्प्याक्ट उच्च घनत्व पावर रूपान्तरण

चार्जरले एक सुव्यवस्थित मोड्युलर रेक्टिफायर आर्किटेक्चर प्रयोग गर्दछ, उच्च-फ्रिक्वेन्सी पृथक AC-DC कन्भर्टरहरूलाई एक स्लिम एन्क्लोजरमा एकिकृत गर्दै सामान्यतया समान फ्लोर-स्ट्यान्डिङ इकाईको भोल्युमको एक तिहाइ। कम फुटप्रिन्टको बावजुद, रूपान्तरण दक्षता मूल्याङ्कन गरिएको लोडमा ≥95% रहन्छ। मोड्युल बे अगाडिको प्यानलबाट पहुँचयोग्य छ, व्यक्तिगत पावर मोड्युलहरूलाई पर्खालबाट एकाइ नहटाईकन तातो-स्वैप गर्न अनुमति दिँदै - टाइट ग्यारेज वातावरणमा एक महत्वपूर्ण फाइदा जहाँ साइड पहुँच प्रतिबन्धित हुन सक्छ।

निष्क्रिय र सक्रिय हाइब्रिड कूलिंग

वाल-माउन्ट गरिएको डिप्लोइमेन्टले अनौठो थर्मल चुनौतीहरू प्रस्तुत गर्दछ: चार्जर प्राय: सीमित रियर एयरफ्लोको साथ कंक्रीट वा चिनाई सतहहरूमा स्थापना गरिन्छ, र बेसमेन्ट कार पार्कहरू स्थिर, आर्द्र हावाबाट पीडित हुन सक्छन्। यसलाई सम्बोधन गर्न, एकाइले सिल गरिएको आन्तरिक वायु नलीलाई बुद्धिमानी बलपूर्वक-एयर कूलिंगसँग जोड्दछ। उच्च-स्थिर-दबाव फ्यानहरूले फिल्टर गरिएको हावालाई अगाडि-देखि-साइड मार्गमा तान्छन्, तातो हावाको पुन: परिसंचरणलाई रोक्छ र आन्तरिक कम्पोनेन्टहरूलाई ब्रेक डस्ट र पार्किङ संरचनाहरूमा सामान्य वायुजन्य कणहरूबाट जोगाउँछ। सबै PCBs मा कन्फर्मल कोटिंगले संक्षेपण र संक्षारक वायुमण्डल विरुद्ध अतिरिक्त सुरक्षा प्रदान गर्दछ।

वाल-माउन्ट स्ट्रक्चरल इन्जिनियरिङ्

घेरा हल्का तौल तर कठोर गैल्भेनाइज्ड स्टील, यूवी र जंग प्रतिरोधको लागि पाउडर लेपित बाट निर्माण गरिएको छ। एक प्रबलित माउन्टिङ कोष्ठक प्रणालीले एकाइको तौललाई कंक्रीट, ईंट, र संरचनात्मक स्टिल स्तम्भहरूसँग मिल्दो धेरै एङ्कर बिन्दुहरूमा वितरण गर्दछ। डिजाइनले चार्जरको द्रव्यमानलाई पर्खालको समतल नजिक केन्द्रित गर्दछ, फिक्सिङहरूमा क्यान्टिलिभर तनाव कम गर्दछ। वैकल्पिक पेडेस्टल डिप्लोय गर्ने साइटहरूका लागि, एउटै माउन्टिङ कोष्ठकले एकीकृत केबल व्यवस्थापन च्यानलको साथ हट-डिप ग्याल्भेनाइज्ड स्टिल स्तम्भमा संलग्न हुन्छ, भित्ता-माउन्ट र पोल-माउन्ट कन्फिगरेसनहरू बीच संक्रमण गर्न कुनै आन्तरिक हार्डवेयर परिमार्जनहरू आवश्यक पर्दैन।

एकीकृत केबल व्यवस्थापन

एक वसन्त-सन्तुलित केबल रिट्र्याक्टर वा केबल होल्स्टर एकाइको साइड प्रोफाइलमा एकीकृत हुन्छ, चार्जिङ केबल प्रयोगमा नभएको बेला जमिनबाट बाहिर राखेर। यसले पैदल यात्रु-सम्पन्न क्षेत्रहरूमा यात्रा जोखिमहरूलाई रोक्छ र केबललाई सवारी साधन चल्ने क्षतिबाट जोगाउँछ। होल्स्टर डिजाइनले केबललाई तल र बाहिरी रूपमा प्राकृतिक पकड उचाइमा लैजान्छ, जडानको समयमा अपरेटरको तनाव कम गर्दछ।

कम्प्याक्ट फ्रेममा पूर्ण-विशेषतायुक्त नियन्त्रण र सुरक्षा

यसको आकार घटेको भएता पनि, चार्जरले ठूला DC इकाइहरूमा पाइने पूर्ण नियन्त्रण र सुरक्षा सुइट कायम राख्छ। एउटा एम्बेडेड लिनक्स नियन्त्रकले CCS1, CCS2, CHAdeMO, र GB/T प्रोटोकलहरूमा सवारी साधन सञ्चारलाई ह्यान्डल गर्छ। वास्तविक-समय इन्सुलेशन निगरानी, ​​टाइप A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान पत्ता लगाउने, र सम्पर्ककर्ता वेल्डिङ पत्ता लगाउने प्रत्येक सत्रमा निरन्तर सञ्चालन हुन्छ। पावर मोड्युलहरू, DC आउटपुट पथ, र कनेक्टर सम्पर्कहरूमा राखिएका ओभरटेम्परेचर सेन्सरहरूले सुरक्षात्मक प्रतिक्रियाहरू ट्रिगर गर्दछ — फ्यान गति वृद्धिबाट नियन्त्रित पावर घटाउनेदेखि पूर्ण सत्र समाप्तिसम्म यदि थ्रेसहोल्डहरू नाघ्यो भने। OCPP 1.6J/2.0.1 कनेक्टिविटी 4G, Wi-Fi, वा इथरनेटले रिमोट डायग्नोस्टिक्स, फर्मवेयर अद्यावधिकहरू, र प्रति-लेनदेन बिलिङ सक्षम गर्दछ।

लचिलो परिनियोजन वास्तुकला

वाल-माउन्ट डिजाइनले 20kW देखि 60kW सम्मको पावर रेटिङहरूलाई समर्थन गर्दछ, जुन महँगो ग्रिड अपग्रेड बिना अवस्थित भवनहरूमा उपलब्ध सामान्य विद्युतीय क्षमतासँग मेल खान्छ। इनपुट विकल्पहरूले पावर टियरको आधारमा एकल-चरण र तीन-चरण कन्फिगरेसनहरू कभर गर्दछ। वैकल्पिक पेडेस्टल सहायक किटमा स्तम्भ, आधार प्लेट, र केबल गाइड समावेश छ — एकल प्राविधिक टोलीद्वारा स्थापना गर्न सकिने — सम्पूर्ण पार्किङ सुविधामा एउटा मानकीकृत चार्जर मोडेलबाट मिश्रित पर्खाल-माउन्ट र पेडेस्टल डिप्लोयमेन्टहरूलाई अनुमति दिन्छ।

बारम्बार सोधिने प्रश्नहरू

Q1: स्थापनाको लागि कस्तो प्रकारको पर्खाल सतह आवश्यक छ?

सिंगल-गन वाल माउन्टेड डीसी फास्ट चार्जर ठोस कंक्रीट, ईंट, वा संरचनात्मक स्टिल स्तम्भहरूमा माउन्ट गर्न डिजाइन गरिएको छ। प्रबलित माउन्टिङ कोष्ठकले एकाइको तौललाई धेरै एंकर बिन्दुहरूमा वितरण गर्दछ, स्थिर, सुरक्षित फिक्सेसन सुनिश्चित गर्दै। एक साइट सर्वेक्षण लोड-असर क्षमता पुष्टि गर्न सिफारिस गरिएको छ, र हामी एक विस्तृत माउन्ट टेम्प्लेट र तपाइँको विद्युत ठेकेदार को लागि स्थापना गाइड प्रदान गर्दछ।

Q2: यदि मेरो साइटमा उपयुक्त पर्खाल छैन भने के हुन्छ?

एक वैकल्पिक भारी शुल्क इस्पात पेडेस्टल उपलब्ध छ। यो फ्रीस्ट्यान्डिङ स्तम्भले भित्ता-माउन्ट गरिएको संस्करण जस्तै माउन्टिङ कोष्ठक प्रयोग गर्दछ - कुनै आन्तरिक हार्डवेयर परिवर्तनहरू आवश्यक पर्दैन। पेडेस्टल एक एकीकृत केबल व्यवस्थापन च्यानल र एक फ्लोर प्लेट संग आउँछ। यसले तपाईंलाई एकल मानकीकृत चार्जर मोडेल प्रयोग गर्दा एक साइटमा पर्खाल र पेडेस्टल स्थापनाहरू मिश्रण गर्न अनुमति दिन्छ।

Q3: उपलब्ध पावर आउटपुटहरू के हुन्, र किन दायरा फ्लोर-स्ट्यान्डिङ एकाइहरू भन्दा कम छ?

यो भित्ता माउन्ट गरिएको DC चार्जर २०kW देखि 60kW सम्मको पावर टियरहरूमा उपलब्ध छ। यो दायरा कम्प्याक्ट भित्ता-माउन्ट थर्मल डिजाइन र विशिष्ट भवन विद्युत क्षमताको लागि अनुकूलित छ। पर्खाल माउन्ट गरिएको स्थापनाहरूको लागि, यो शक्ति स्तर गन्तव्य चार्ज, कार्यस्थल पार्किङ, र रातभरको फ्लीट प्रयोगको लागि पर्याप्त छ। यदि तपाईंको परियोजनालाई उच्च शक्ति चाहिन्छ भने, हाम्रो फ्लोर-स्ट्यान्डिङ सिंगल-गन वा डुअल-गन चार्जरहरूले 60kW देखि 240kW सम्मको कन्फिगरेसनहरू प्रस्ताव गर्दछ।

Q4: के चार्जर ओसिलो वा धुलो भूमिगत कार पार्कहरूमा भरपर्दो रूपमा सञ्चालन गर्न सक्छ?

हो। घेरालाई IP55 मूल्याङ्कन गरिएको छ, र सबै आन्तरिक इलेक्ट्रोनिक्सहरू आर्द्रता, संक्षेपण, र वायुजनित कणहरूको प्रतिरोध गर्न अनुरूप लेपित छन्। सिल गरिएको हावा नलिका र उच्च-स्थिर-दबाव कूलिङ फ्यानहरू विशेष रूपमा बेसमेन्ट र बहु-मंजिला पार्किङ संरचनाहरूमा पाइने स्थिर, प्रायः धुलो हावाको लागि डिजाइन गरिएको हो।

Q5: चार्जिङ केबल प्रयोगमा नभएको बेला कसरी व्यवस्थापन गरिन्छ?

एक एकीकृत साइड-माउन्ट केबल होल्स्टर वा वसन्त-सन्तुलित रिट्र्याक्टरले केबललाई जमिनबाट टाढा राख्छ। यसले पैदल यात्रु क्षेत्रहरूमा यात्रा जोखिमहरूलाई रोक्छ, केबललाई सवारी साधनको क्षतिबाट जोगाउँछ, र प्रयोगकर्ताहरूका लागि जडानकर्तालाई आरामदायी उचाइमा राख्छ।

Q6: के म धेरै भित्ता-माउन्ट चार्जरहरू टाढाबाट निगरानी र व्यवस्थापन गर्न सक्छु?

हो। प्रत्येक एकाइले OCPP 1.6J/2.0.1 जडान 4G, Wi-Fi, वा इथरनेटमा समावेश गर्दछ। तपाईंले वास्तविक-समय निगरानी, ​​प्रति-इकाइ लेनदेन रिपोर्टिङ, रिमोट डायग्नोस्टिक्स, गतिशील मूल्य निर्धारण, र फर्मवेयर अद्यावधिकहरूको लागि आफ्नो मनपर्ने चार्जर नेटवर्क व्यवस्थापन प्रणालीमा सबै चार्जरहरू एकीकृत गर्न सक्नुहुन्छ।

Q7: कुन मर्मतसम्भार पहुँच आवश्यक छ - के सर्भिसिङको लागि एकाइलाई पर्खालबाट हटाउन आवश्यक छ?

होइन। अगाडिको प्यानलले मोड्युलर पावर बेमा पूर्ण पहुँच प्रदान गर्दछ। व्यक्तिगत पावर मोड्युलहरू पर्खालबाट चार्जर नहटाइकन तातो-स्वैप गर्न सकिन्छ। धेरैजसो नियमित जाँचहरूका लागि - फिल्टर सफाई, दृश्य निरीक्षण - सबै कम्पोनेन्टहरू अगाडिबाट पहुँचयोग्य छन्, मर्मत सम्भारलाई कडा पार्किङ ठाउँहरूमा पनि सम्भव बनाउँदै।

ग्राहक स्पटलाइट

एक डाउनटाउन कमर्शियल कम्प्लेक्स - भूमिगत पार्किंग EV चार्जिंग रिट्रोफिट

पृष्ठभूमि

प्रमुख युरोपेली सहरको केन्द्रमा रहेको प्रिमियम मिश्रित-प्रयोग कम्प्लेक्सले यसको तीन-स्तरको भूमिगत कार पार्कमा DC द्रुत चार्जिङलाई पुन: फिट गर्ने योजना बनाएको छ। सुविधाले होटलका पाहुनाहरू, कार्यालय भाडामा लिनेहरू, र खुद्रा आगन्तुकहरूलाई सेवा दिन्छ, EV चार्जिङका लागि अनुरोध गर्ने बढ्दो संख्यामा। व्यवस्थापन कुनै पनि पार्किङ बेहरू नगुमाई वा साँघुरो ड्राइभिङ आइलहरूमा अवरोध नगरी द्रुत चार्जरहरू स्थापना गर्न चाहन्छ।

चुनौती

बेसमेन्ट कार पार्कले पुरानो सहरी भवनहरूको विशिष्ट महत्त्वपूर्ण भौतिक अवरोधहरू प्रस्तुत गर्‍यो:

●  टाइट टर्निङ रेडिइ भएको साँघुरो पार्किङ बेले भुइँमा उभिने चार्जर क्याबिनेटहरूको लागि कुनै ठाउँ छोडेन।

● संरचनात्मक स्तम्भहरू बारम्बार थिए तर धेरै खाडीहरूको टाउकोमा पर्खालहरू उपलब्ध थिए।

● छत उचाइ प्रतिबन्धहरू र भेन्टिलेसन नलिकाहरू सीमित ओभरहेड क्लियरेन्स।

●  नयाँ पावर रनका लागि कंक्रीटको भुइँलाई व्यापक रूपमा खाडल गर्न सकिँदैन — अवस्थित भित्ता-साइड केबल ट्रेहरू प्रयोग गर्नुपर्ने थियो।

● निर्माण कार्यले दैनिक पार्किङ सञ्चालनमा बाधा पुर्‍याउन सक्दैन; स्थापना सफा, छिटो, र न्यूनतम आक्रामक हुनुपर्छ।

●  फ्लोर-स्ट्यान्डिङ DC चार्जरहरू चाँडै खारेज गरियो। तिनीहरूले बहुमूल्य खाडी ठाउँ, आवश्यक कंक्रीट प्याडहरू, र पहिल्यै कडा ड्राइभिङ लेनहरूमा अवरोधहरू सिर्जना गरेका थिए।

किन वाल-माउन्ट गरिएको एकल-गन डीसी चार्जरहरू?

भवनको कंक्रीट परिधि पर्खाल र संरचनात्मक स्तम्भहरूले अवस्थित पार्किङ बेहरूको टाउकोमा आदर्श माउन्टिंग सतहहरू प्रस्ताव गरे। एकल बन्दुक भित्ता माउन्ट गरिएको इकाई प्रत्येक समर्पित EV खाडी माथि राख्न सकिन्छ, कुनै पनि भुइँ ठाउँ नलिई एक पटकमा एउटा सवारी साधनलाई सेवा दिईन्छ।

चार्जरको कम्प्याक्ट चेसिस - फ्लोर-स्ट्यान्डिङ बराबरको आकारको लगभग एक तिहाइ - भित्तामा फ्लश माउन्ट गरिएको छ, जसले पूर्ण खाडी गहिराइलाई गाडी पार्किङको लागि उपलब्ध गराउँछ। एकीकृत साइड-माउन्ट गरिएको केबल होल्स्टरले चार्जिङ केबललाई जमिनबाट टाढा राख्यो, पैदल यात्रुको पैदल मार्गहरूमा यात्रा जोखिमहरू हटाउँदै।

महत्त्वपूर्ण रूपमा, पर्खाल-माउन्ट गरिएको डिजाइनको अर्थ कुनै ग्राउन्ड एन्करिंग, कुनै कंक्रीट भाँच्नु, र स्थापनाको क्रममा कुनै खाडी बन्द गर्नु हुँदैन। सबै पावर केबलहरू अवस्थित भित्ता-साइड केबल ट्रेहरू मार्फत रूट गरिएको थियो र चार्जर घेराको शीर्ष वा पछाडि सिधै समाप्त भयो।

मुट्ठीभर मध्य-पङ्क्ति खाडीहरूको लागि जहाँ कुनै पर्खाल वा स्तम्भ उपलब्ध थिएन, वैकल्पिक स्टिल पेडेस्टल तैनाथ गरिएको थियो। यसले एउटै चार्जर मोडेललाई स्लिम फ्रीस्ट्यान्डिङ स्तम्भमा स्थापना गर्न अनुमति दियो, पूर्ण फ्लोर-स्ट्यान्डिङ क्याबिनेटको फुटप्रिन्टको एक अंश ओगटेको। मिश्रित पर्खाल-माउन्ट र पेडेस्टल डिप्लोयमेन्टले एक मानकीकृत उत्पादन प्रयोग गर्‍यो, खरीदलाई सरल बनाउँदै, स्पेयर पार्ट्स सूची, र मर्मत प्रशिक्षण।

परिनियोजन

हाम्रा चालीस एकल-गन वाल माउन्टेड DC फास्ट चार्जरहरू — CCS2 कनेक्टरहरूसँग कन्फिगर गरिएका — तीन तहखाने तहहरूमा स्थापना गरिएका थिए। छत्तीस एकाइहरू कंक्रीट पर्खालहरू र संरचनात्मक स्तम्भहरूमा पर्खाल-माउन्ट गरिएका थिए; चार इकाइहरूले मध्य-पङ्क्ति खाडीहरूको लागि पेडेस्टल किट प्रयोग गरे। शून्य बे हानि संग शिखर पार्किंग घण्टा बाहिर स्थापना पूरा भयो। OCPP ब्याकएन्ड एकीकरणले सबै चालीस इकाइहरूलाई भवनको केन्द्रीय व्यवस्थापन प्लेटफर्ममा जडान गर्यो, अवस्थित होटल र अफिस पहुँच कार्डहरू, प्रति-सत्र बिलिङ, र वास्तविक-समय निगरानी मार्फत प्रयोगकर्ता प्रमाणीकरण सक्षम पार्दै।

परिणामहरू

● चालीस EV-सक्षम बेहरू एउटै अवस्थित पार्किङ स्पेसको त्याग नगरी सिर्जना गरियो - परिसरको व्यवस्थापनको लागि निर्णायक कारक।

● कंक्रीट प्याड, ग्राउन्ड ट्रेन्चिङ, र संरचनात्मक परिमार्जनहरूको उन्मूलनका कारण फ्लोर-स्ट्यान्डिङ विकल्पहरू भन्दा स्थापना लागत उल्लेखनीय रूपमा कम थियो।

●  मिश्रित पर्खाल-र-पेडेस्टल दृष्टिकोणले प्रत्येक बे लेआउट चुनौतीलाई एक चार्जर मोडेल प्रयोग गरेर समाधान गर्यो, परियोजना खरिद प्रक्रियालाई सरल राख्दै।

● होटेलका पाहुनाहरू, अफिसका भाडामा लिनेहरू, र पसलहरू अब तिनीहरूको अवस्थित भवन पहुँच कार्डहरू प्रयोग गरी छिटो चार्जिङ पहुँच गर्छन्, शुल्कहरू तिनीहरूको कोठा, भाडा वा भुक्तानी एपमा स्वतः बिल गरिन्छ।

●  सम्पत्ति प्रबन्धकले होटल पाहुना सन्तुष्टि स्कोर र EV चार्जिङ सुविधाको श्रेय कार्यालय लीज नवीकरणहरूमा मापनयोग्य वृद्धिको रिपोर्ट गर्नुभयो।

●  सफल रोलआउट पछि, भवन मालिकले सहरमा दुई थप सम्पत्तिहरूको लागि समान पर्खाल-माउन्ट गरिएको समाधान निर्दिष्ट गरेको छ।
