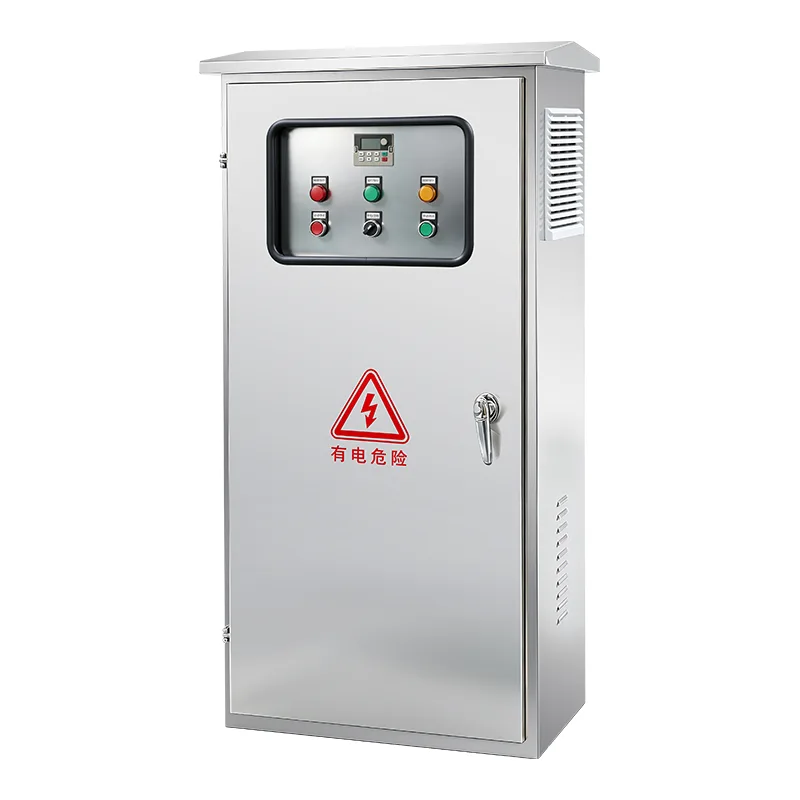

औद्योगिक नियन्त्रण क्याबिनेट

कन्ट्रोलर इलेक्ट्रिक मोटर-संचालित फायर पम्पहरू (फुल-भोल्टेज, वाई-डेल्टा, अटोट्रान्सफर्मर, सफ्ट-स्टार्ट, र पार्ट-वाइन्डिङ स्टार्टिङ विधिहरू) र डिजेल इन्जिन-संचालित फायर पम्पहरू (डुअल ब्याट्री चार्जरहरू, इन्धन सोलेनोइड नियन्त्रण, र इन्जिन निगरानी सर्किटहरू सहित) को कन्फिगरेसनहरूमा उपलब्ध छ। पावर मूल्याङ्कनहरू 208–600 V तीन-चरणमा 5 HP देखि 400 HP सम्म हुन्छन्। स्वचालित सुरुवात प्रणाली हेडरमा एक दबाव ड्रप द्वारा ट्रिगर गरिएको छ — एक दबाव ट्रान्सड्यूसर वा दबाब स्विचहरू द्वारा महसुस गरिन्छ — वा डिल्युज भल्भहरू, फायर अलार्म प्यानलहरू, वा म्यानुअल पुल स्टेशनहरूबाट रिमोट सिग्नलहरूद्वारा। एकपटक सुरु गरेपछि, पम्प चल्छ जबसम्म सबै सुरुका कारणहरू खाली हुँदैन र पम्प म्यानुअल रूपमा वा स्वचालित रूपमा बन्द हुन्छ, न्यूनतम रन टाइमरले छोटो साइकल चलाउनबाट रोक्छ। एकीकृत अलार्महरूले रिमोट भवन व्यवस्थापन वा फायर अलार्म प्रणाली जडानको लागि भोल्ट-फ्री रिले आउटपुटहरूको साथ चरण विफलता, फेज रिभर्सल, मोटर ओभरलोड, पम्प सुरु गर्न असफलता, कम दबाव, र नियन्त्रक स्वत: मा छैन कभर गर्दछ। एक माइक्रोप्रोसेसर-आधारित अपरेटर इन्टरफेसले प्रणाली दबाव, तीन-चरण भोल्टेज र वर्तमान, अलार्म स्थिति, र घटना इतिहास प्रदर्शन गर्दछ, साप्ताहिक परीक्षण टाइमरको साथ जसले स्वचालित रूपमा प्रणाली तयारी प्रमाणित गर्न प्रोग्राम गरिएको तालिकामा पम्पको अभ्यास गर्दछ। बाहिरी र संक्षारक वातावरणको लागि वैकल्पिक NEMA 3R, 4, 4X (IP65) सहित रातो पाउडर कोटिंग, NEMA Type 2 (IEC IP31) न्यूनतम मूल्याङ्कन गरिएको, भारी गेज स्टिलबाट बनाइएको छ। जेनेरेटर ब्याकअपको लागि एक अभिन्न स्वचालित स्थानान्तरण स्विच वैकल्पिक रूपमा उपलब्ध छ। नियन्त्रक UL UL 218 मा सूचीबद्ध छ, FM कक्षा 1321/1323 मा स्वीकृत छ, र CE चिन्ह लगाइएको छ, ढुवानी अघि प्रत्येक एकाइमा पूर्ण कारखाना स्वीकृति परीक्षणको साथ।

आदर्श अनुप्रयोगहरू

जहाँ आगो सुरक्षा प्रणालीहरूले ग्यारेन्टी, कोड-अनुपालक पम्प नियन्त्रणको माग गर्दछ जुन आपतकालीन अवस्थामा असफल बिना सञ्चालन हुन्छ, औद्योगिक नियन्त्रण क्याबिनेटले प्रमाणित सुरुवात, निगरानी, ​​र सुरक्षा ब्याकबोन प्रदान गर्दछ।

वाणिज्य उच्च वृद्धि र कार्यालय भवनहरू

अफिस टावरहरू, होटलहरू, र मिश्रित-प्रयोग उच्च-वृद्धि भवनहरू माथिल्लो तल्लाहरूमा स्प्रिंकलर प्रणालीको दबाब कायम राख्न स्वचालित औद्योगिक नियन्त्रण क्याबिनेटमा निर्भर हुन्छन्। जब स्प्रिंकलर हेड खुल्छ, परिणामस्वरूप प्रणालीको दबाव ड्रप तुरुन्तै पत्ता लगाइन्छ, र फायर पम्प नियन्त्रकले पानीको प्रवाहलाई कायम राख्न मुख्य पम्प सुरु गर्दछ। नियन्त्रकको एकीकृत अलार्म आउटपुटहरू केन्द्रीकृत अनुगमनको लागि भवनको फायर अलार्म प्यानलमा जडान हुन्छन्, जबकि साप्ताहिक परीक्षण टाइमरले स्वचालित रूपमा पम्पलाई मेकानिकल तत्परता प्रमाणित गर्नको लागि प्रयोग गर्दछ।

औद्योगिक र उत्पादन प्लान्टहरू

कारखानाहरू, गोदामहरू, रासायनिक प्रशोधन प्लान्टहरू, र पावर स्टेशनहरूले उच्च आगो-लोड वातावरणहरू प्रस्तुत गर्दछ जहाँ द्रुत दमन महत्त्वपूर्ण छ। यी सुविधाहरूमा फायर पम्प नियन्त्रकहरू प्रायः कम-भोल्टेज स्टार्टरहरूसँग प्लान्टको विद्युतीय प्रणालीहरूमा प्रवाह प्रवाह सीमित गर्न कन्फिगर गरिन्छ। खतरनाक क्षेत्रहरूमा साइटहरूका लागि, नियन्त्रक वर्गीकृत क्षेत्रबाट टाढाबाट आन्तरिक रूपमा सुरक्षित रिमोट स्टार्ट इनपुटहरूको साथ स्थापना गरिएको छ। सिमेन्ट र काठ प्रशोधनका लागि धुलो-टाइटदेखि रासायनिक वातावरणका लागि क्षय-प्रतिरोधीसम्म - नियन्त्रक घेराहरू बिरुवाको अवस्था अनुरूप निर्दिष्ट गरिएको छ।

नगरपालिका पानी आपूर्ति र सार्वजनिक पूर्वाधार

विमानस्थलहरू, सम्मेलन केन्द्रहरू, अस्पतालहरू, स्टेडियमहरू, र सरकारी भवनहरूलाई सूचीकरण र स्वीकृतिको उच्चतम मापदण्डहरू पूरा गर्ने कोड-अनुरूप फायर पम्प नियन्त्रण आवश्यक हुन्छ। यी सार्वजनिक क्षेत्रका परियोजनाहरूका लागि निर्दिष्ट गरिएका नियन्त्रकहरूलाई सामान्यतया UL सूचीकरण र FM अनुमोदन आवश्यक हुन्छ, कागजात प्याकेजहरू सहित एकल-लाइन रेखाचित्रहरू, परीक्षण प्रमाणपत्रहरू, र स्थापना पुस्तिकाहरू। पेपरलेस ट्रेन्ड लगिङको साथ प्रेसर ट्रान्सड्यूसर इन्टरफेसले फायर मार्शलहरू र बीमाकर्ताहरूलाई निरीक्षणको क्रममा प्रणालीको तयारी प्रमाणित गर्न अनुमति दिन्छ।

तेल, ग्यास र पेट्रोकेमिकल सुविधाहरू

रिफाइनरीहरू, ट्यांक फार्महरू, र अपतटीय प्लेटफर्महरूले उच्च जोखिम वातावरणको चरम विश्वसनीयता आवश्यकताहरूको लागि इन्जिनियर गरिएको औद्योगिक नियन्त्रण क्याबिनेटहरू माग गर्दछ। नियन्त्रकहरू प्रायः कालो-स्टार्ट क्षमताको लागि दोहोरो ब्याट्री प्रणालीहरूद्वारा समर्थित डिजेल इन्जिन प्राइम मूभरहरूसँग कन्फिगर हुन्छन्। नुन स्प्रे, रासायनिक क्षरण, र जेट धुने प्रतिरोधको लागि NEMA 4X वा IP66 मा संलग्नहरू निर्दिष्ट गरिएको छ। नियन्त्रकको घटना र डेटा लगरले नियामक अनुपालनको लागि अडिट योग्य रेकर्डहरू प्रदान गर्दछ, प्रत्येक पम्प सुरु, दबाब घटना, र अलार्म अवस्था कागजात गर्दछ।

गोदाम र रसद केन्द्रहरू

Large-scale distribution centres, cold storage facilities, and rack-storage warehouses rely on Industrial Control Cabinet to supply automatic sprinkler systems protecting high-value inventory. Given the large roof areas, multiple fire zones may be protected by a single pump house. The controller's sequential start delay function prevents simultaneous starting of multiple pumps on the same supply, avoiding voltage collapse.

डिजेल इन्जिन स्ट्यान्डबाइ सिस्टम

Where the electric utility supply is unreliable, or where site codes require a secondary power source, diesel engine-driven Industrial Control Cabinet maintain full automatic starting capability independent of the grid. The controller maintains dual starting batteries with independent smart chargers that monitor battery condition and alert operators to degraded cells. Weekly automatic test runs on both batteries confirm engine cranking readiness without operator intervention.

प्राविधिक गहिरो डाइभ

यो एक टाइप-सूचीबद्ध, फ्याक्ट्री-एसेम्बल गरिएको कन्ट्रोल प्यानल हो जुन दबाब ड्रपहरू पत्ता लगाउन, फायर पम्प ड्राइभर सुरु गर्न, गल्तीहरूको लागि मोनिटर गर्न, र अलार्महरू घोषणा गर्न ईन्जिनियर गरिएको छ - सबै फायर पम्प कोठाको वातावरणको लागि डिजाइन गरिएको कोड-अनुरूप घेरा भित्र।

स्वचालित सुरुवात अनुक्रम

नियन्त्रकले प्रेशर ट्रान्सड्यूसर वा आगो सुरक्षा पानी मुख्यसँग जोडिएको दोहोरो-दबाव स्विचहरू मार्फत प्रणालीको दबाबलाई निरन्तर निगरानी गर्दछ। जब दबाब फिल्ड-समायोज्य कट-इन सेटपोइन्टभन्दा तल आउँछ, नियन्त्रकले सुरुको अनुक्रम सुरु गर्छ। इलेक्ट्रिक मोटर-संचालित नियन्त्रकहरूको लागि, मोटर कन्ट्याक्टर बन्द हुन्छ र पम्पले पूर्ण गतिमा गति लिन्छ। डिजेल इन्जिन-संचालित नियन्त्रकहरूका लागि, नियन्त्रण सर्किटले इन्धन सोलेनोइडलाई ऊर्जा दिन्छ, ब्याट्री 1 मा स्टार्टर मोटर क्र्याङ्किङ चक्रलाई संलग्न गर्दछ, र, यदि इन्जिन कन्फिगर योग्य क्र्याङ्किङ अवधि भित्र सुरु हुन असफल भयो भने, क्रमिक क्र्याङ्क प्रयासहरूको लागि स्वचालित रूपमा ब्याट्री 2 मा वैकल्पिक हुन्छ। चलिरहेको पत्ता लगाउने सर्किट - डिजेल एकाइहरूमा जेनेरेटर आउटपुट फ्रिक्वेन्सी वा बिजुली एकाइहरूमा मोटर वर्तमान - क्र्याङ्किङ चक्र सफलतापूर्वक सुरु र समाप्त भएको पुष्टि गर्दछ।

बहुप्रारम्भिक कारणहरू

स्वचालित दबाब ड्रप पत्ता लगाउने बाहेक, नियन्त्रकले व्यापक प्रणाली एकीकरणको लागि अतिरिक्त स्टार्ट इनपुटहरू स्वीकार गर्दछ: फायर कमाण्ड सेन्टर वा पुल स्टेशनबाट रिमोट म्यानुअल स्टार्ट, ड्राई-पाइप वा प्रि-एक्शन भल्भ एक्ट्युएसनबाट डिल्युज भल्भ सुरु, र फ्लो स्विच वा टेस्ट टाइमर स्टार्ट इनपुट अलग कन्फिगर योग्य रन अवधिहरूसँग। बहु-पम्प स्थापनाहरूमा, क्रमिक रूपमा सुरु हुने टाइमर ढिलाइ पम्प क्रमशः सुरु हुन्छ — पम्प १ प्रेसर ड्रपमा तुरुन्तै सुरु हुन्छ, पम्प २ 5-10 सेकेन्ड पछि, पम्प 3 थप ढिलाइ पछि — एउटै आपूर्तिमा धेरै ठूला मोटरहरूबाट एकैसाथ भित्रिनबाट रोक्न।

मोटर र सर्किट संरक्षण

इलेक्ट्रिक मोटर-संचालित नियन्त्रकहरूको लागि, आगमन पावर सर्किट एक मोटर-रेट गरिएको पृथक स्विच र सर्किट ब्रेकर संयोजन द्वारा अलग गरिएको छ, मेकानिकली इन्टरलक गरिएको छ र एकल बाह्य माउन्ट ह्यान्डल द्वारा संचालित छ। ह्यान्डल ON स्थितिमा हुँदा, प्रत्यक्ष भागहरूमा अनाधिकृत पहुँचलाई रोक्नको लागि घेराको ढोकालाई उपकरणले मात्र पराजित गरिन्छ। पृथक स्विच पूर्ण मोटर लोड विच्छेदन गर्न मूल्याङ्कन गरिएको छ। सर्ट-सर्किट प्रतिरोधी मूल्याङ्कन 100,000 A RMS सममित 480 V मा छ। मोटर ओभरलोड सुरक्षाले फेज हानि, फेज रिभर्सल, र हालको असंतुलन पत्ता लगाउने इलेक्ट्रोनिक ओभरलोड रिले प्रयोग गर्दछ। डिजेल नियन्त्रकहरूका लागि, इन्जिन सुरक्षा सर्किटहरूले कम तेलको दबाब, उच्च शीतलक तापक्रम, ओभरस्पीड, र सुरु गर्न असफलताको निगरानी गर्दछ, सबै सर्तहरू नियन्त्रक डिस्प्लेमा र रिमोट अलार्म आउटपुटहरू मार्फत घोषणा गरिएको छ।

माइक्रोप्रोसेसर नियन्त्रण र अपरेटर इन्टरफेस

नियन्त्रक तर्क एक माइक्रोप्रोसेसर-आधारित नियन्त्रण बोर्ड द्वारा व्यवस्थित गरिएको छ जसले सुरूवात अनुक्रम कार्यान्वयन गर्दछ, सबै इनपुटहरू, लग घटनाहरू, र अलार्म आउटपुटहरू ड्राइभ गर्दछ। एक ढोका-माउन्ट अपरेटर इन्टरफेस - LCD पाठ प्रदर्शन वा रंग टचस्क्रिन - वास्तविक-समय प्रणाली दबाव, तीन-चरण भोल्टेज र वर्तमान पढाइहरू, समय-स्ट्याम्प गरिएको घटना र डेटा लगर रेकर्डहरू, मोड चयन (स्वत:, म्यानुअल, परीक्षण, बन्द), र साप्ताहिक परीक्षण टाइमर प्रोग्रामिङको साथ अलार्म स्थिति प्रदान गर्दछ। सबै दबाब समायोजनहरू र प्यारामिटर सेटिङहरू मुख्य घेराको ढोका नखोली, घेराको अखण्डता जोगाएर र प्रत्यक्ष कम्पोनेन्टहरू खुला नगरी निरीक्षणलाई अनुमति दिई पहुँचयोग्य छन्।

अलार्म र घोषणा कार्यहरू

मानक अलार्म संकेतक संकेत: पावर अन, प्रणाली त्रुटि, चरण विफलता, चरण उल्टो, पम्प चलिरहेको, पम्प सुरु गर्न असफल, मोटर ओभरलोड, कम दबाव, मोटर लकआउट, स्थानीय स्टार्ट, रिमोट स्टार्ट, र डिल्युज स्टार्ट। एउटा श्रव्य अलार्म हर्न घेरामा माउन्ट गरिएको छ। प्रत्येक अलार्मसँग सम्बन्धित भोल्ट-फ्री रिले सम्पर्कहरू भवन फायर अलार्म प्रणाली वा BMS मार्फत टाढाको घोषणाको लागि प्रदान गरिन्छ। जब एक अभिन्न स्थानान्तरण स्विच समावेश हुन्छ, अतिरिक्त सूचकहरूले स्थानान्तरण स्विच सामान्य, स्थानान्तरण स्विच आपतकालीन, र आपतकालीन आइसोलेटर ओपनलाई कभर गर्दछ।

परिवेश र वातावरणीय मूल्याङ्कन

नियन्त्रक घेरा फायर पम्प रातो पाउडर कोटिंग संग भारी गेज स्टील बाट निर्मित छ। न्यूनतम मूल्याङ्कन प्रति NFPA 20 §10.3.3.1 NEMA Type 2 (IEC IP31) ड्रिप-प्रूफ हो, इनडोर पम्प कोठाहरूको लागि उपयुक्त। पम्प सील चुहावट वा फायर स्प्रिंकलर डिस्चार्जबाट पानी स्प्रेको अधीनमा पम्प कोठाहरूका लागि, NEMA प्रकार 3R (IP51) वा NEMA टाइप 4 (IP65) वाटरप्रूफ एन्क्लोजरहरू निर्दिष्ट गरिएका छन्। बाहिरी स्थापना वा संक्षारक वातावरणको लागि, NEMA प्रकार 4X स्टेनलेस स्टील घेराहरू उपलब्ध छन्। एन्क्लोजर मानकको रूपमा फ्लोर-माउन्ट गरिएको छ, जकी पम्प नियन्त्रकहरूको लागि भित्ता-माउन्ट कन्फिगरेसनहरू उपलब्ध छन्।

एकीकृत स्वचालित स्थानान्तरण स्विच

एक वैकल्पिक कारखाना-एकीकृत स्वचालित स्थानान्तरण स्विचले फायर पम्पको लागि दोहोरो स्रोत शक्ति प्रदान गर्दछ। ATS दुबै सामान्य उपयोगिता आपूर्ति (स्रोत 1) र स्ट्यान्डबाइ जेनेरेटर आपूर्ति (स्रोत 2) मा जडान गर्दछ। सामान्य पावर गुमाउँदा, वा भोल्टेज वा फ्रिक्वेन्सी प्रिसेट थ्रेसहोल्डभन्दा बाहिर जाँदा, ATS ले स्वचालित रूपमा जेनेरेटर सुरु गर्छ र फायर पम्प लोडलाई आपतकालीन स्रोतमा स्थानान्तरण गर्छ। जब सामान्य पावर पुनर्स्थापित हुन्छ, ATS ले सामान्य स्रोतमा पुन: स्थानान्तरण गर्दछ र जेनेरेटर कूलडाउन र बन्द सुरु गर्दछ। स्थानान्तरण स्विच मेकानिजम मेकानिकली रूपमा जडान गरिएको छ ताकि दुबै स्रोतहरू एकैसाथ जडान हुन नदिन। सबै ATS स्थिति र अलार्महरू साझा अपरेटर इन्टरफेसमा प्रदर्शित हुन्छन् र रिले आउटपुटहरू मार्फत प्रसारित हुन्छन्।

साप्ताहिक परीक्षण र डाटा लगिङ

निर्मित साप्ताहिक परीक्षण टाइमरले स्वचालित रूपमा प्रयोगकर्ता-प्रोग्राम गरिएको दिन, समय, र चल्ने अवधिमा फायर पम्प सुरु गर्छ — NFPA 25 अनुपालनको लागि म्यानुअल परीक्षणमा निर्भरता हटाउँदै। घटना र डाटा लगरले समयको साथमा प्रणालीको दबाब रेकर्ड गर्दछ, सँगै सबै सुरु घटनाहरू, अलार्म घटनाहरू, र मोड परिवर्तनहरू, समय टिकटको साथ। डेटा RS232, RS485, वा USB मार्फत PC मा विश्लेषण गर्न र अधिकार क्षेत्र भएका अधिकारीहरूलाई रिपोर्ट गर्न डाउनलोड गर्न सकिन्छ। यो पेपरलेस प्रेसर रेकर्डिङले मेकानिकल चार्ट रेकर्डरहरूसँग सम्बन्धित मर्मत र विश्वसनीयताका समस्याहरूलाई हटाउँछ।

कारखाना परीक्षण र प्रमाणीकरण

प्रत्येक कन्ट्रोल क्याबिनेटले ढुवानी अघि पूर्ण कारखाना स्वीकृति परीक्षणबाट गुज्र्छ: इन्सुलेशन प्रतिरोध, तार बिन्दु-देखि-पोइन्ट प्रमाणिकरण, स्वचालित सुरूवात अनुक्रमको कार्यात्मक परीक्षण (प्रेसर ट्रान्सड्यूसर र स्विच इनपुटहरू), सबै अलार्म र घोषणा सर्किटहरू, म्यानुअल र परीक्षण मोडहरू, साप्ताहिक परीक्षण टाइमर, र स्वचालित स्थानान्तरण टाइमर। नियन्त्रक UL UL 218 मा सूचीबद्ध, FM कक्षा 1321/1323 मा स्वीकृत, CSA प्रमाणित जहाँ निर्दिष्ट गरिएको छ, र CE चिन्ह लगाइएको छ। एक व्यापक कागजात प्याकेज प्रत्येक एकाइ संग आपूर्ति गरिएको छ।

बारम्बार सोधिने प्रश्नहरू

Q1: यो औद्योगिक नियन्त्रण क्याबिनेटले कुन मापदण्डहरूको पालना गर्छ?

नियन्त्रक डिजाइन गरीएको छ र UL 218 (औद्योगिक नियन्त्रण क्याबिनेटको लागि मानक), कक्षा 1321/1323 मा स्वीकृत FM मा सूचीबद्ध गरिएको छ, र NFPA 20 को नवीनतम संस्करणको पालना गर्दछ। CE मार्किङ र CSA प्रमाणीकरण लक्ष्य बजारमा निर्भर गर्दछ। Each controller is factory-assembled, wired, and tested as a complete unit prior to shipment, as required by NFPA 20.

Q2: यो नियन्त्रकले कस्तो प्रकारको फायर पम्पहरू व्यवस्थापन गर्न सक्छ?

The controller is available in two main configurations: electric motor-driven controllers for squirrel-cage induction motors from 5 HP to 400 HP across 208–600 V three-phase, and diesel engine-driven controllers with integral dual battery chargers and engine monitoring circuits. Electric controllers support full-voltage, wye-delta (open and closed transition), autotransformer, primary resistor, part-winding, and soft-start starting methods.

Q3: स्वचालित सुरूवात अनुक्रम कसरी काम गर्छ?

नियन्त्रकले लगातार दबाव ट्रान्सड्यूसर मार्फत प्रणालीको दबाबलाई निगरानी गर्दछ। जब दबाब फिल्ड-समायोज्य कट-इन थ्रेसहोल्ड भन्दा तल झर्छ, नियन्त्रकले सुरु अनुक्रम सुरु गर्छ। एक समायोज्य रन टाइमर छोटो साइकल चलाउन रोक्छ। सबै सुरुका कारणहरू खाली नभएसम्म र म्यानुअल वा स्वचालित रोक सुरु नभएसम्म पम्प चलिरहन्छ। डिजेल नियन्त्रकहरूको अवस्थामा, नियन्त्रक ब्याट्री 1 बाट क्र्याङ्क हुन्छ, र यदि इन्जिन सुरु हुन असफल भयो भने, लगातार प्रयासहरूको लागि ब्याट्री 2 मा वैकल्पिक हुन्छ।

Q4: के नियन्त्रक दबाव ड्रप बाहेक अन्य संकेतहरूबाट सुरु गर्न सक्छ?

हो। पुसबटन वा फायर अलार्म प्यानलबाट रिमोट म्यानुअल स्टार्ट, ड्राई-पाइप वा प्रि-एक्शन भल्भ एक्च्युएसनबाट डिल्युज भल्भ सुरु, र साप्ताहिक परीक्षण टाइमर सबै मानक स्टार्ट इनपुटहरू हुन्। प्रत्येक इनपुट यसको आफ्नै रन अवधि र प्राथमिकता स्तर संग कन्फिगर गर्न सकिन्छ। बहु-पम्प स्थापनाहरूमा, एक क्रमिक स्टार्ट टाइमर स्ट्यागर्स पम्पले एकै समयमा मोटर इन्रसबाट बच्न सुरु गर्दछ।

Q5: कुन अलार्महरू प्रदान गरिन्छ, र तिनीहरू कसरी बाह्य रूपमा सञ्चार गरिन्छन्?

Standard visual and audible alarms cover: Power On, System Fault, Phase Failure, Phase Reversal, Pump Running, Pump Failed to Start, Motor Overload, Low Pressure, Motor Lockout, Local Start, Remote Start, and Deluge Start. Each alarm has a corresponding volt-free relay output for connection to the building fire alarm system or BMS. An audible alarm horn is mounted on the enclosure door.

Q6: न्यूनतम संलग्न मूल्याङ्कन के आवश्यक छ, र कुन मूल्याङ्कनहरू उपलब्ध छन्?

प्रति NFPA 20, न्यूनतम संलग्न मूल्याङ्कन NEMA Type 2 (IEC IP31) ड्रिप-प्रूफ हो। यो मानक हो। पानी स्प्रेको अधीनमा वा बाहिर अवस्थित पम्प कोठाहरूका लागि, NEMA टाइप 3R (IP51), टाइप 4 (IP65), र टाइप 4X (IP66, स्टेनलेस स्टील) घेराहरू विकल्पहरूको रूपमा उपलब्ध छन्।

Q7: के एक स्वचालित स्थानान्तरण स्विच समावेश छ?

एक अभिन्न स्वचालित स्थानान्तरण स्विच वैकल्पिक रूपमा उपलब्ध छ, कारखाना-नियन्त्रक घेरामा एकीकृत। यो स्वचालित रूपमा एक स्ट्यान्डबाइ जेनेरेटर आपूर्तिमा सामान्य पावरको हानिमा स्थानान्तरण हुन्छ र पुनर्स्थापनामा पुन: स्थानान्तरण हुन्छ। ATS ले नियन्त्रकको अपरेटर इन्टरफेस र अलार्म रिले आउटपुटहरू साझा गर्दछ। वैकल्पिक रूपमा, कन्ट्रोलर एटीएस बिना आपूर्ति गर्न सकिन्छ यदि स्थानान्तरण स्विच अलग रूपमा अपस्ट्रीम स्थापना गरिएको छ।

Q8: साप्ताहिक परीक्षण प्रकार्य कसरी कन्फिगर गरिएको छ?

The built-in weekly test timer allows programming of the test day, time, and run duration. Once scheduled, the controller automatically starts the pump at the programmed time, runs it for the set duration, and then stops. The test can be configured to occur weekly, bi-weekly, or monthly. All test runs are recorded in the event log with date, time, and duration.

Q9: छोटो-सर्किट प्रतिरोध मूल्याङ्कन के हो?

नियन्त्रकसँग 100,000 A RMS सिमेट्रिकल 480 V (25,000 A मा 600 V) को सर्ट-सर्किट प्रतिरोध मूल्याङ्कन छ। यो उच्च प्रतिरोधी मूल्याङ्कनले सुनिश्चित गर्दछ कि नियन्त्रकले संरचनात्मक वा विद्युतीय क्षति बिना आपूर्तिमा गल्ती अवस्थाहरू सुरक्षित रूपमा व्यवस्थापन गर्न सक्छ, जुन जीवन-सुरक्षा यन्त्रको लागि महत्त्वपूर्ण छ जुन आगोको घटनामा सक्रिय रहनुपर्छ।

एक प्रमुख एयरपोर्ट टर्मिनल विस्तार

पृष्ठभूमि

A large international airport in the Middle East undertook a major terminal expansion project, adding new concourses, retail zones, and baggage handling facilities. The fire protection design specified a dedicated fire pump house with three electric motor-driven fire pumps (duty, assist, standby) and a jockey pump, supplying automatic sprinkler and standpipe systems across the new terminal footprint. Compliance with NFPA 20, UL listing, and FM approval was mandatory.

चुनौती

एयरपोर्ट फायर सेफ्टी अथोरिटीले पम्प कन्ट्रोल सिस्टममा कडा सर्तहरू लगाएको छ। सबै नियन्त्रकहरू UL सूचीबद्ध र FM स्वीकृत हुनुपर्छ, स्थानीय रूपमा निर्मित विकल्पहरूको लागि कुनै अपवाद बिना। क्रमिक सुरुवात तर्कले हवाईअड्डाको मध्यम-भोल्टेज वितरणमा एक साथ मोटर प्रवेश रोक्नको लागि थियो, जसले अन्य महत्वपूर्ण भारहरूलाई सम्झौता गर्न सक्छ। नियन्त्रकहरूले टर्मिनल फायर अलार्म प्यानल र एयरपोर्टको केन्द्रीकृत भवन व्यवस्थापन प्रणाली दुवैलाई पम्प स्थिति, दबाब डेटा, र अलार्म अवस्थाहरू सञ्चार गर्न आवश्यक छ। थप रूपमा, पम्प कोठा बाहिर घाममा परेको, उच्च आर्द्रताको वातावरणमा अवस्थित हुनुपर्छ जहाँ दिनको परिवेशको तापमान 55 डिग्री सेल्सियस पुग्न सक्छ।

किन औद्योगिक नियन्त्रण क्याबिनेट छनौट?

कारखाना-एकत्रित, UL-सूचीबद्ध नियन्त्रक मात्र अनुरूप समाधान थियो। मुख्य प्राविधिक कारणहरू:

●  कन्ट्रोलरहरू एयरपोर्टको संवेदनशील पावर नेटवर्कमा भोल्टेज घट्नबाट रोक्नको लागि इनरश करन्टलाई न्यूनीकरण गर्न wye-डेल्टा क्लोज-ट्रान्जिसनसँग कन्फिगर गरिएको थियो।

●  पम्प 2 र पम्प 3 को लागि क्रमिक स्टार्ट टाइमर क्रमशः 10-सेकेन्ड र 20-सेकेन्ड ढिलाइमा सेट गरिएको थियो, कुनै पनि दुई मोटरहरूले एकैसाथ करेन्ट सुरु नगरेको सुनिश्चित गर्दै।

● कागजविहीन डाटा लगिङको साथ अभिन्न दबाव ट्रान्सड्यूसरले मेकानिकल चार्ट रेकर्डरलाई हटायो, जसलाई फायर अथॉरिटीले अघिल्लो एयरपोर्ट स्थापनाहरूमा सामान्य विफलता बिन्दुको रूपमा पहिचान गर्यो।

●  NEMA 4 (IP65) सनशेड क्यानोपीहरू र आन्तरिक एन्टी-कन्डेन्सेसन हीटरहरू सहितको मौसम प्रतिरोधी घेराहरू बाहिरी पम्प हाउसका लागि निर्दिष्ट गरिएको थियो, स्टेनलेस स्टील हार्डवेयर भरि।

● भोल्ट-फ्री अलार्म रिले आउटपुटहरू टर्मिनल फायर अलार्म प्यानल र BMS मा तार गरिएका थिए, जबकि RS485 Modbus ले एयरपोर्टको मर्मत व्यवस्थापन प्रणालीमा विस्तृत निदान डेटा प्रदान गर्‍यो।

●  प्रत्येक नियन्त्रकमा रहेको कारखाना-एकीकृत स्वचालित स्थानान्तरण स्विचले यो सुनिश्चित गर्‍यो कि सामान्य उपयोगिता शक्तिको हानिमा, स्ट्यान्डबाइ जेनेरेटरले कुनै पनि बाह्य स्थानान्तरण उपकरणहरूमा भर नपर्ने गरी स्वचालित रूपमा फायर पम्पहरू सुरू गर्ने र आपूर्ति गर्दछ।

परिनियोजन

तीनवटा इलेक्ट्रिक मोटर-संचालित औद्योगिक नियन्त्रण क्याबिनेट (150 HP, wye-delta क्लोज्ड ट्रान्जिसन, NEMA 4 enclosures with integral ATS) र एउटा जकी पम्प कन्ट्रोलर निर्माण, कारखाना-परीक्षण, र पूर्ण एसेम्बलीको रूपमा पठाइयो। अन-साइट कमीशनमा आगमन उपयोगिता र जेनेरेटर आपूर्तिहरू, मोटर केबलहरू, दबाब ट्रान्सड्यूसर, र अलार्म रिले आउटपुटहरू जडान गर्न समावेश छ। प्रति नियन्त्रक पाँच दिनमा सम्पूर्ण कमिसनिङ सम्पन्न भयो। कारखाना FAT कागजातहरू एयरपोर्ट फायर प्राधिकरणमा पेश गरियो र संशोधन बिना स्वीकार गरियो।

परिणामहरू

● सबै नियन्त्रकहरूले पहिलो प्रस्तुतिमा एयरपोर्ट फायर अथोरिटीको स्वीकृति परीक्षण पास गरे, सिमुलेटेड पावर विफलता र जेनेरेटर स्थानान्तरण परीक्षणहरू सहित।

●  wye-डेल्टा बन्द-ट्रान्जिसन सुरु हुँदै एयरपोर्टको विद्युतीय परिचालन टोलीबाट भोल्टेज डुब्ने गुनासोहरू हटाइयो।

●  पेपरलेस प्रेसर रेकर्डिङ र घटना लगिङ प्रणालीले फायर अथॉरिटीलाई त्रैमासिक निरीक्षणको क्रममा कुनै पनि म्यानुअल चार्ट प्रतिस्थापन बिना प्रणालीको तयारी प्रमाणित गर्न अनुमति दियो।

●  In the first year of operation, the weekly test timer consistently exercised the pumps as scheduled, with two minor pump seal leak issues identified early through the test run data logging — preventing degradation to a failure that would have been discovered only during an emergency.

● विमानअड्डा प्राधिकरणले विमानस्थलमा भविष्यका सबै टर्मिनल र सहायक निर्माण परियोजनाहरूको लागि आफ्नो मानक डिजाइन दिशानिर्देशहरूमा उही नियन्त्रक विशिष्टता समावेश गरेको छ।
