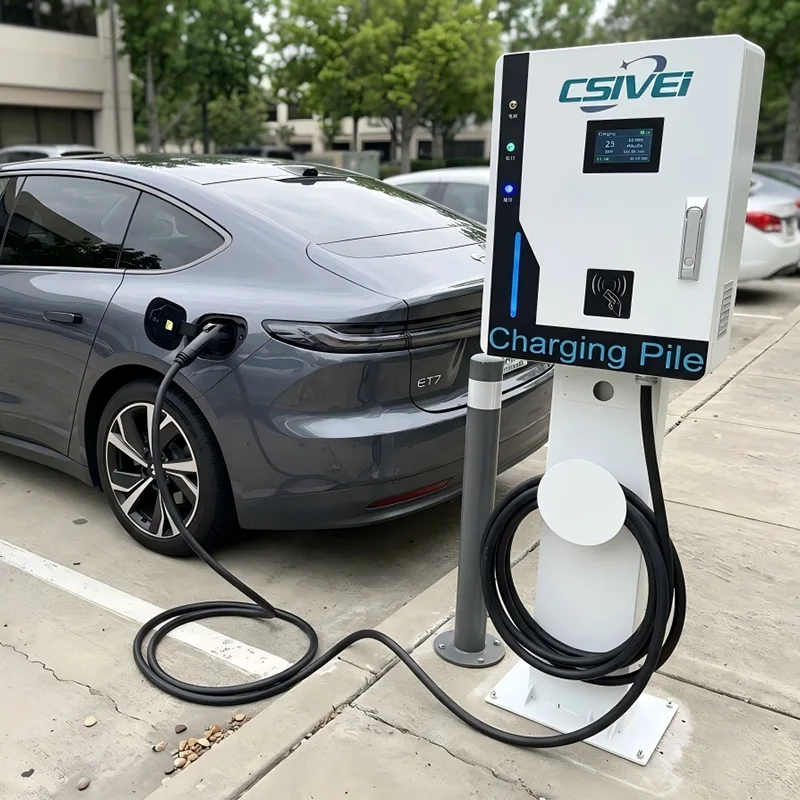

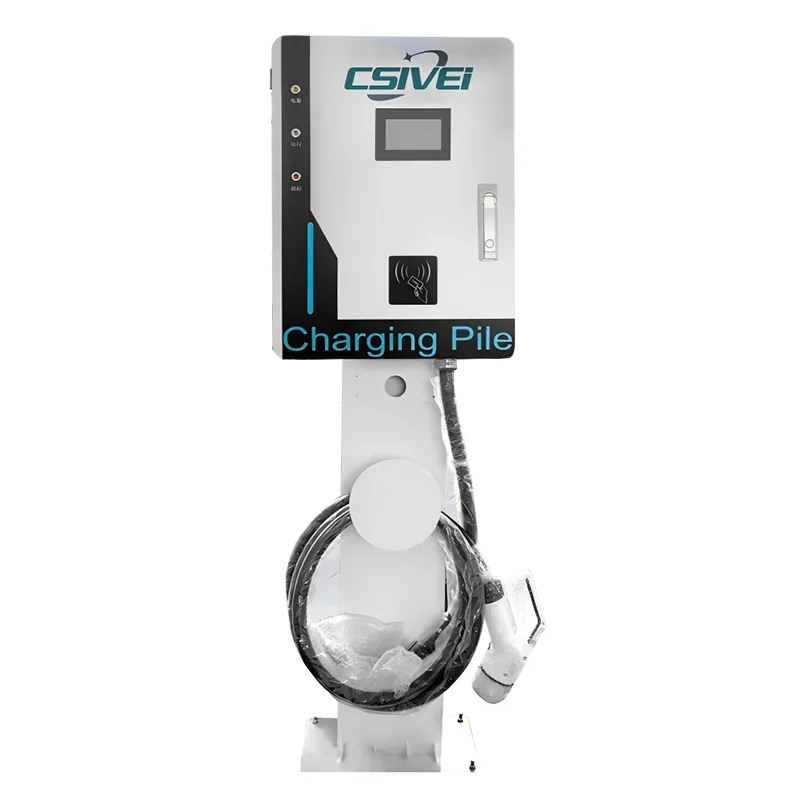

एकल-गन स्ट्यान्डिङ डीसी चार्जिङ स्टेशन

30kW देखि 240kW सम्मको कन्फिगरेसनको लागि डिजाइन गरिएको, यो फ्लोर-माउन्ट गरिएको एकाईले प्रति पार्किङ बेमा एउटा समर्पित चार्जर प्रदान गर्दछ, केबल साझेदारीको भ्रम र दोहोरो-बन्दूक स्थापनाहरूको राजस्व विभाजन जटिलता हटाउँदै। यसले CCS1, CCS2, CHAdeMO, र GB/T मापदण्डहरूलाई समर्थन गर्दछ, सबै प्रमुख EV बजारहरूलाई समेट्छ। IP55-मूल्याङ्कन गरिएको गैल्भेनाइज्ड स्टिल एन्क्लोजर र अनुकूलन थर्मल व्यवस्थापनले आर्द्रता, धुलो र चरम मौसमको सामना गर्दै -30°C देखि +55°C सम्मको तापक्रममा भरपर्दो सञ्चालन सुनिश्चित गर्दछ। पहुँच नियन्त्रण RFID र एप-आधारित प्रमाणीकरणको साथ 7-इन्च टचस्क्रिन मार्फत ह्यान्डल गरिन्छ, जबकि OCPP 1.6J/2.0.1 अनुकूलताले वास्तविक-समय निगरानी, ​​रिमोट डायग्नोस्टिक्स, र गतिशील मूल्य निर्धारणको लागि सिमलेस ब्याकइन्ड एकीकरण सक्षम गर्दछ। बहु-स्तरीय सुरक्षा प्रणाली - वास्तविक-समय इन्सुलेशन निगरानी, ​​DC-संवेदनशील अवशिष्ट वर्तमान सुरक्षा, र अत्यधिक तापक्रम कट-अफ सहित - प्रत्येक सत्रमा सवारी साधन र प्रयोगकर्ता दुवैलाई सुरक्षित गर्दछ। मोड्युलर पावर आर्किटेक्चरले तातो-स्वैप गर्न मिल्ने मोड्युल प्रतिस्थापन गर्न, सेवा डाउनटाइमलाई कम गर्न र चार्जरको सेवा जीवनमा स्वामित्वको कुल लागत कम गर्न अनुमति दिन्छ।

यो एकल बन्दूक खडा DC फास्ट चार्जर को मुख्य हाइलाइटहरू

● लचिलो पावर दायरा 30kW देखि 240kW सम्म, साइट पावर क्षमता फिट गर्न मापनयोग्य

●  CCS1, CCS2, CHAdeMO, र GB/T कभर गर्ने बहु-मानक समर्थन

●  IP55-मूल्याङ्कन गरिएको सुरक्षा, एन्टी-क्रोसन उपचार, र चरम तापक्रममा भरपर्दो सञ्चालन सहितको असहज बाहिरी डिजाइन

●  7 इन्चको टच स्क्रिन, RFID/एप प्रमाणीकरण, र OCPP 1.6J ब्याकएन्ड जडान वास्तविक-समय निगरानी र रिमोट निदानको लागि स्मार्ट प्रयोगकर्ता इन्टरफेस।

● इन्सुलेशन अनुगमन, चुहावट सुरक्षा, अत्यधिक तापक्रम कट-अफ, र आपतकालीन रोक कार्य सहित व्यापक सुरक्षा

आदर्श अनुप्रयोगहरू

व्यावसायिक र सार्वजनिक चार्जिङ वातावरणका लागि इन्जिनियर गरिएको, सिंगल-गन स्ट्यान्डिङ DC चार्जिङ स्टेसनले छिटो, भरपर्दो पावर सही रूपमा डेलिभर गर्छ जहाँ यसलाई सबैभन्दा बढी आवश्यक छ।

सार्वजनिक फास्ट-चार्जिङ स्टेशनहरू: सहरी चार्जिङ हबहरू, राजमार्ग सेवा क्षेत्रहरू, र नगरपालिका पूर्वाधारहरूको लागि आदर्श, यो फ्लोर-स्ट्यान्डिङ DC एकाइले द्रुत टप-अपहरू सक्षम बनाउँछ, चालकको प्रतीक्षा समयलाई कम गर्दै र स्टेशनको कारोबारलाई अधिकतम बनाउँछ। यसको एकल बन्दुक कन्फिगरेसनले लेन व्यवस्थापनलाई सरल बनाउँछ र सञ्चालनलाई सुव्यवस्थित राख्छ।

फ्लीट र लजिस्टिक डिपोहरू: ट्याक्सीहरू, सवारी चलाउने सवारी साधनहरू, डेलिभरी भ्यानहरू, र विद्युतीय बसहरू सहित - उच्च-उपयोगका फ्लीटहरूलाई समर्थन गर्न डिजाइन गरिएको - चार्जरले शिफ्टहरू बीचको छिटो परिवर्तन सुनिश्चित गर्दछ। प्रोग्रामेबल पावर एलोकेशन र OCPP-आधारित ब्याकएन्ड एकीकरणको साथ, फ्लीट प्रबन्धकहरूले अफ-पीक चार्जिङको समय तालिका बनाउन र वास्तविक समयमा ऊर्जा लागतहरू निगरानी गर्न सक्छन्।

वाणिज्य र खुद्रा पार्किङ: किनमेल केन्द्रहरू, सुपरमार्केटहरू, होटलहरू, र कार्यालय भवनहरूको लागि राम्रोसँग उपयुक्त, यो DC फास्ट चार्जरले ग्राहक र कर्मचारी पार्किङ क्षेत्रहरूमा उच्च-मूल्य EV चार्ज थप्छ। वाल-फ्री फ्लोर माउन्टिङले लचिलो प्लेसमेन्टलाई अनुमति दिन्छ, जबकि RFID र एप-आधारित पहुँच नियन्त्रणले राजस्व सङ्कलन र प्रयोगकर्ता व्यवस्थापनलाई सरल बनाउँछ।

कार डिलरशिप र सेवा केन्द्रहरू: EV बिक्री शोरूमहरू र बिक्री पछि सुविधाहरूको लागि, चार्जरले द्रुत वाहन तयारी, प्रदर्शन सवारी र कार्यशाला सेवा प्रदान गर्दछ। बहु-मानक अनुकूलताले EV मेकहरू र मोडेलहरूको विस्तृत दायराको लागि सिमलेस समर्थन सुनिश्चित गर्दछ।

गन्तव्य र आतिथ्य स्थानहरू: पर्यटक आकर्षणहरू, रिसोर्टहरू, र सडकको आतिथ्यताले EV-ड्राइभिङ आगन्तुकहरूलाई आकर्षित गर्न, अतिथि बस्ने समय विस्तार गर्न, र नयाँ राजस्व स्ट्रिम उत्पन्न गर्न यो DC चार्जिङ स्टेशन प्रयोग गर्न सक्छ - सबै कुनै पनि मौसममा कठोर बाहिरी विश्वसनीयताका साथ।

प्राविधिक गहिरो डाइभ

सिंगल-गन स्ट्यान्डिङ डीसी चार्जिङ स्टेसनको केन्द्रमा एक सावधानीपूर्वक इन्जिनियर गरिएको पावर रूपान्तरण र नियन्त्रण प्रणाली छ, जुन वास्तविक-विश्व परिस्थितिहरूको मागमा छिटो, सुरक्षित र भरपर्दो चार्जिङ प्रदान गर्न डिजाइन गरिएको छ।

उच्च दक्षता पावर मोड्युलहरू

चार्जरले पूर्ण लोडमा ≥95% को दक्षता मूल्याङ्कनका साथ मोड्युलर, उच्च-फ्रिक्वेन्सी पृथक AC-DC कन्भर्टरहरू प्रयोग गर्दछ। यसले ऊर्जा हानि कम गर्छ, तातो उत्पादन घटाउँछ, र एकाइको जीवनकालमा परिचालन लागत घटाउँछ। मोड्युलर आर्किटेक्चरले व्यक्तिगत मोड्युलहरूलाई सम्पूर्ण स्टेशनलाई पावर डाउन नगरी हट-स्वैप गर्न अनुमति दिन्छ, असाधारण सेवायोग्यता र अप-टाइम सुनिश्चित गर्दै।

इन्टेलिजेन्ट लिक्विड कूलिङ (पावर टियरमा निर्भर)

120kW र माथिको मूल्याङ्कन गरिएका मोडेलहरूको लागि, एक उन्नत तरल-कुल्ड चार्जिङ केबल प्रणाली उपलब्ध छ। यो प्रविधिले सक्रिय रूपमा केबल कन्डक्टरहरू र कनेक्टर सम्पर्कहरू दुवैबाट तातो हटाउँछ, पातलो, हल्का केबलहरू सक्षम पार्छ जुन ह्यान्डल गर्न सजिलो हुन्छ — 500A सम्म निरन्तर उच्च प्रवाहहरू कायम राख्दा पनि। सिल गरिएको कूलेंट लुप र चुहावट पत्ता लगाउने सेन्सरहरूले दीर्घकालीन विश्वसनीयता र प्रयोगकर्ता सुरक्षाको ग्यारेन्टी दिन्छ।

बहु-प्रोटोकल चार्जिङ संचार

गाडी देखि चार्जर इन्टरफेस ISO 15118 र DIN 70121 अनुरूप नियन्त्रक द्वारा व्यवस्थित गरिएको छ। यसले CCS1 र CCS2 को लागि परम्परागत CAN-आधारित संचार (CHAdeMO, GB/T) र पावर लाइन संचार दुवैलाई समर्थन गर्दछ। यो बहु-प्रोटोकल ब्याकबोनले व्यापक वाहन अनुकूलता सुनिश्चित गर्दछ र प्लग र चार्ज (ISO 15118-2) जस्ता भविष्यका कार्यक्षमताहरूको लागि तयार छ।

स्तरित सुरक्षा वास्तुकला

एक व्यापक सुरक्षा प्रणाली बहु ​​स्वतन्त्र तहहरूमा काम गर्दछ - हार्डवेयर, फर्मवेयर, र सफ्टवेयर। वास्तविक-समय इन्सुलेशन निगरानी लगातार चार्ज गर्नु अघि र समयमा अलगाव प्रतिरोध जाँच गर्दछ। एक एकीकृत प्रकार A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान उपकरण (RCD) ले पृथ्वी चुहावट गल्तीहरूबाट जोगाउँछ। महत्वपूर्ण जंक्शनहरूमा राखिएका ओभरटेम्परेचर सेन्सरहरूले नियन्त्रित पावर घटाउन वा सुरक्षा बन्द गर्न ट्रिगर गर्छन्, जबकि आपतकालीन स्टप बटनले तत्काल मेकानिकल अलगाव प्रदान गर्दछ।

रग्ड आउटडोर इन्जिनियरिङ्

एन्क्लोजर ग्याल्भेनाइज्ड स्टिलबाट एन्टि-यूभी पाउडर कोटिंग, प्रवेश सुरक्षाको लागि IP55 र मेकानिकल प्रभावको लागि IK10 रेट गरिएको हो। स्मार्ट थर्मल प्रबन्धन प्रणालीले अनुकूली फ्यान गति नियन्त्रणको साथ फिल्टर गरिएको एयर-कूलिङलाई संयोजन गर्दछ, परिवेशमा -30°C देखि +55°C सम्मको इष्टतम आन्तरिक तापक्रम कायम राख्छ। आन्तरिक कम्पोनेन्टहरू आर्द्रता र संक्षारक वायुमण्डलहरूको प्रतिरोध गर्न अनुरूप लेपित हुन्छन्।

स्मार्ट जडान र एज कम्प्युटिङ

OCPP 1.6J/2.0.1 प्रोटोकल समर्थनको साथ एम्बेडेड लिनक्स-आधारित नियन्त्रकले कुनै पनि चार्जिङ नेटवर्क व्यवस्थापन प्रणालीमा निर्बाध एकीकरण सक्षम गर्दछ। वास्तविक-समय डाटा — सत्र ऊर्जा, पावर कर्भहरू, त्रुटि लगहरू, र वातावरणीय पढाइहरू सहित — इथरनेट, 4G, वा Wi-Fi मार्फत प्रसारण गरिन्छ। स्थानीय किनारा कम्प्युटिङ क्षमताहरूले अफलाइन सञ्चालन र लेनदेन क्यासिङको लागि अनुमति दिन्छ, नेटवर्क अवरोधहरूको समयमा पनि निर्बाध सेवा सुनिश्चित गर्दै।

बारम्बार सोधिने प्रश्नहरू

Q1: सिंगल-गन स्ट्यान्डिङ DC चार्जिङ स्टेशनले कुन चार्जिङ मापदण्डहरूलाई समर्थन गर्छ?

हामी CCS1, CCS2, CHAdeMO, र GB/T को लागि कन्फिगर गरिएका मोडेलहरू प्रस्ताव गर्छौं। एकल एकाइ एक मानक संग सुसज्जित गर्न सकिन्छ, र अनुकूलन बहु-मानक कन्फिगरेसन अनुरोध मा उपलब्ध छन्। यसले उत्तर अमेरिकी, युरोपेली, जापानी र चिनियाँ बजारहरूमा लगभग सबै आधुनिक विद्युतीय सवारी साधनहरूसँग अनुकूलता सुनिश्चित गर्दछ।

Q2: मैले मेरो साइटको लागि सही पावर आउटपुट कसरी छनौट गर्ने?

पावर चयन तपाईंको लक्षित सवारी साधन, बस्ने समय अपेक्षाहरू, र उपलब्ध ग्रिड क्षमतामा निर्भर गर्दछ। हाम्रो 30kW देखि 240kW सम्मको मोड्युलर दायराले तपाईंलाई पूर्वाधार लागतसँग चार्जिङ गति सन्तुलनमा राख्न अनुमति दिन्छ। रातभर चार्ज गर्ने फ्लीट डिपोहरूको लागि, 30-60kW प्रायः पर्याप्त हुन्छ। राजमार्ग द्रुत चार्जिङ स्टेशनहरूले सामान्यतया 120-240kW बाट फाइदा लिन्छन्। हाम्रा बिक्री ईन्जिनियरहरूले तपाईंलाई साधारण साइट सर्वेक्षणमा आधारित आदर्श कन्फिगरेसन आकार गर्न मद्दत गर्न सक्छन्।

Q3: स्थापना र ग्रिड जडान आवश्यकताहरू के हुन्?

चार्जरलाई तीन-चरण AC इनपुट (सामान्यतया 400V वा 480V, क्षेत्रीय मापदण्डहरूमा निर्भर गर्दछ) र एक स्थिर अर्थिंग प्रणाली चाहिन्छ। एक समर्पित सर्किट ब्रेकर र चयन गरिएको पावर टियर अनुसार उचित केबल आकार आवश्यक छ। फ्लोर माउन्टिङले प्रि-कास्ट कंक्रीट प्याडमा चारवटा एन्कर बोल्टहरू प्रयोग गर्दछ। हामी विस्तृत नागरिक र विद्युतीय स्थापना गाइडहरू प्रदान गर्दछौं, र रिमोट कमिसनिङ समर्थन उपलब्ध छ।

Q4: सञ्चालनको लागि इन्टरनेट जडान आवश्यक छ?

जब चार्जरले अफलाइन र क्यास लेनदेन डेटा स्थानीय रूपमा सञ्चालन गर्न सक्छ, एक स्थिर इन्टरनेट जडान (4G, Wi-Fi, वा इथरनेट मार्फत) दृढ रूपमा सिफारिस गरिन्छ। यसले रिमोट निगरानी, ​​OCPP-आधारित ब्याकइन्ड एकीकरण, रिमोट फर्मवेयर अद्यावधिकहरू, र वास्तविक-समय निदान सक्षम गर्दछ। अफलाइन मोडले नेटवर्क अवरोधहरूको समयमा एक लचिलो फलब्याकको रूपमा कार्य गर्दछ।

Q5: कुन मर्मत आवश्यक छ, र कुन वारेन्टी समावेश छ?

नियमित मर्मतसम्भार न्यूनतम छ — कहिलेकाहीं दृश्य निरीक्षण, एयर फिल्टर सफाई, र केबल अखण्डता जाँच सामान्यतया पर्याप्त छन्। मोड्युलर पावर एकाइहरू तातो-स्वैपयोग्य छन् र विशेष उपकरणहरू बिना छिटो प्रतिस्थापन गर्न सकिन्छ। हामी एक मानक 2-वर्ष वारेन्टी प्रदान गर्दछौं, 5 वर्ष सम्म विस्तार गर्न सकिन्छ। रिमोट डायग्नोस्टिक्सले हामीलाई साइट भ्रमण बिना धेरै समस्याहरू समाधान गर्न अनुमति दिन्छ।

Q6: चार्जरले प्रयोगकर्ता र सवारी साधनको सुरक्षा कसरी सुनिश्चित गर्छ?

प्रत्येक तहमा सुरक्षा इम्बेड गरिएको छ। हाइलाइटहरूमा प्रत्येक सत्र अघि र समयमा इन्सुलेशन निगरानी, ​​एक प्रकार A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान उपकरण (RCD), मुख्य सम्पर्क बिन्दुहरूमा अत्यधिक तापक्रम सुरक्षा, र आपतकालीन स्टप बटन समावेश छ। एन्क्लोजरले IP55 र IK10 मूल्याङ्कनहरू पूरा गर्दछ, र सबै इलेक्ट्रोनिक्सहरू आर्द्रता र धुलो विरुद्ध समान रूपमा लेपित छन्।

Q7: के म चार्जरलाई मेरो अवस्थित भुक्तानी र व्यवस्थापन प्लेटफर्ममा एकीकृत गर्न सक्छु?

हो। चार्जरले OCPP 1.6J र 2.0.1 लाई समर्थन गर्दछ, त्यसैले यो धेरै प्रमुख चार्जिङ नेटवर्क व्यवस्थापन प्रणालीहरूसँग सहज रूपमा एकीकृत हुन्छ। RFID रिडरहरू र एपमा आधारित QR कोड इन्टरफेसले बहु भुक्तानी र पहुँच मोडेलहरूलाई समर्थन गर्दछ। यदि तपाईंसँग अनुकूलन ब्याक-एन्ड छ भने, हाम्रो टोलीले कमिसन गर्दा प्रोटोकल पङ्क्तिबद्धतामा सहयोग गर्नेछ।

ग्राहक कथाहरू

एक प्रिमियम किनमेल केन्द्र समूह - समर्पित EV पार्किङ तैनाती

पृष्ठभूमि

उत्तरी यूरोप भरि एक प्रमुख किनमेल केन्द्र अपरेटर आफ्नो प्रिमियम पार्किङ जोन मा DC द्रुत चार्ज स्थापना गर्न योजना बनायो। लक्ष्य एक निर्बाध, VIP-स्तर EV चार्जिङ अनुभव प्रदान गर्नु थियो - केवल एक सुविधा मात्र होइन, तर एक व्यवस्थित, राजस्व उत्पन्न सेवा।

चुनौती

सुरुमा, अपरेटरले दोहोरो बन्दूक डीसी चार्जरहरू विचार गर्थे, जुन राजमार्ग स्टेशनहरूमा सामान्य छन्। यद्यपि, तिनीहरूको पार्किङ लेआउट सख्त रूपमा प्रति चिन्हित खाडीमा एउटा कार हो, र तिनीहरूले तुरुन्तै बेमेल पहिचान गरे:

दोहोरो-बन्दूक एकाइहरूले दुई छेउछाउको खाडीहरू सेवा गर्नेछन्, स्वामित्व द्वन्द्व सिर्जना गर्दछ यदि एउटा गाडीले चार्ज गर्न सकियो तर साझा ठाउँ ओगटेको छ।

अपरेटरले आफ्नो एप मार्फत बे-रिजर्भेसन सक्षम गर्न समर्पित बे-प्रति-चार्जर तर्क चाहन्थे, प्रति बे डायनामिक मूल्य निर्धारण, र आन्तरिक-दहन वाहन पार्किंग विरुद्ध स्पष्ट प्रवर्तन।

उनीहरूलाई कम्प्याक्ट फ्लोर-स्ट्यान्डिङ डिजाइन चाहिन्छ जुन गलियारे चौडाइ घटाउन बिना मानक पार्किङ बेहरूमा फिट हुन सक्छ।

किन एकल-गन स्ट्यान्डिङ डीसी चार्जर?

हाम्रो ईन्जिनियरिङ् टोलीसँग परामर्श पछि, अपरेटरले एकल बन्दुक, एक-देखि-एक तैनाती सटीक प्राविधिक फिट थियो भनेर पहिचान गर्यो:

प्रत्येक पार्किङ बेलाई एक चार्जर तोकिएको छ, एक समर्पित इन्धन पम्प मिरर गर्दै। कुनै केबल साझेदारी, कुनै चालक भ्रम छैन।

एकल-बन्दूक वास्तुकलाले पावर वितरणलाई सरल बनाउँछ र दुवै आउटलेटहरूमा पूर्ण लोडमा चलिरहेको डुअल-गन इकाईको तुलनामा निरन्तर सत्रहरूमा थर्मल तनाव कम गर्छ।

फ्लोर-माउन्ट गरिएको, स्ट्यान्डअलोन एकाइहरू पर्खाल निर्भरता बिना स्थापना गर्न सकिन्छ, दुबै भित्री र अर्ध-कभर बाहिरी क्षेत्रहरूमा लचिलो खाडी आवंटन अनुमति दिँदै।

परिनियोजन

हाम्रा ६०kW एकल-गन स्ट्यान्डिङ DC चार्जरहरू (CCS2) तीनवटा फ्ल्यागशिप स्थानहरूमा स्थापना गरिएका थिए। प्रत्येक चार्जरलाई समर्पित EV खाडीको टाउकोमा केन्द्रमा राखिएको थियो, स्पष्ट रूपमा हस्ताक्षर गरिएको र RFID वा किनमेल केन्द्रको लोयल्टी एप मार्फत प्रमाणीकृत प्रयोगकर्ताहरूलाई मात्र पहुँचयोग्य। अवस्थित OCPP ब्याकइन्डसँग एकीकरणले वास्तविक-समय बे निगरानी, ​​टाढाको मूल्य अद्यावधिकहरू, र स्वचालित त्रुटि अलर्टहरूलाई अनुमति दियो।

परिणामहरू

● प्रक्षेपण पछि शून्य खाडी-द्वन्द्व घटनाहरू; एक-चार्जर-प्रति-बे मोडेलले स्वाभाविक रूपमा उनीहरूले बहु-बन्दूक सार्वजनिक स्टेशनहरूमा देखेका मुद्दाहरूलाई हटायो।

● छ महिना भित्र चार्जिङ सत्रहरू दोब्बर भयो, किनभने समर्पित-बे अवधारणाले EV ड्राइभरहरूलाई उनीहरूले किनमेल गर्दा आरक्षित, ग्यारेन्टी चार्जिङको लागि प्रिमियम तिर्न इच्छुक EV ड्राइभरहरूलाई आकर्षित गर्यो।

● मर्मतसम्भार असाधारण रूपमा सीधा साबित भयो: एक दोषपूर्ण इकाईले छिमेकी खाडीहरूमा कुनै असर नगरी, एक दोहोरो-बन्दूक विफलता परिदृश्यमा स्पष्ट परिचालन लाभ, केवल एक बे अफलाइन लिन्छ।

●  समूहले स्थापनाको सरलता, कम अग्रिम लागत, र स्पष्ट 1:1 बे-टू-चार्जर तर्कलाई निर्णायक कारकहरूको रूपमा उद्धृत गर्दै दुई थप स्थानहरूमा हाम्रा एकल-गन चार्जरहरू थपेको छ।
