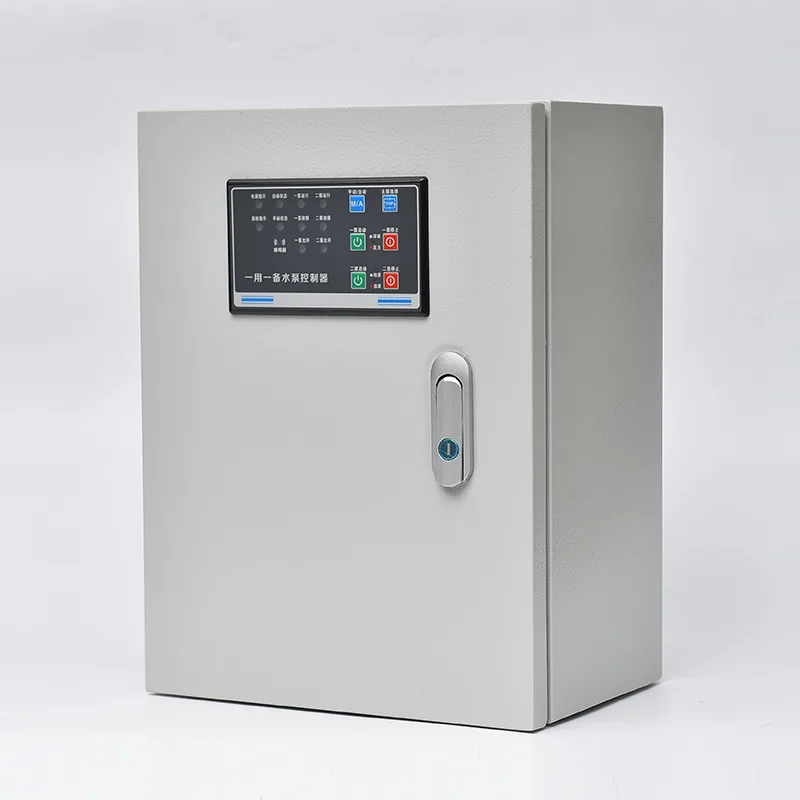

पानी उपचार पम्प नियन्त्रण प्यानल

चीनको अग्रणी निर्माता CSIVEI बाट गुणस्तरीय वाटर ट्रीटमेन्ट पम्प कन्ट्रोल प्यानल किन्नुहोस्। यसले आगमन सर्किट ब्रेकरहरू, पम्प कन्ट्याक्टरहरू वा सफ्ट स्टार्टरहरू, ओभरलोड रिलेहरू, प्रोग्रामयोग्य तर्क नियन्त्रक वा समर्पित पम्प नियन्त्रक, र स्तर सेन्सर इन्टरफेसहरूलाई एकल फ्लोर-स्ट्यान्डिङ वा भित्ता-माउन्ट एन्क्लोजरमा एकीकृत गर्दछ। पावर मूल्याङ्कन 0.75 kW देखि 250 kW सम्म 380–480 V थ्री-फेजमा हुन्छ। तरल स्तर पत्ता लगाउनेले फ्लोट स्विचहरू, हाइड्रोस्टेटिक प्रेसर ट्रान्समिटरहरू, वा अल्ट्रासोनिक सेन्सरहरूबाट इनपुटहरू स्वीकार गर्दछ - नियन्त्रकले स्वचालित रूपमा ड्युटी पम्पलाई सम्प भर्ने बित्तिकै सुरु गर्दछ, यदि प्रवाह एकल-पम्प क्षमता भन्दा बढी छ भने सहायक पम्प ल्याउँछ, र यदि स्तरहरू जारी रह्यो भने उच्च-स्तर अलार्म आउटपुटहरू सक्रिय गर्दछ। स्वचालित एकान्तरण प्रकार्यले मेकानिकल पहिरनलाई सन्तुलनमा राख्दै रन घण्टा वा प्रत्येक स्टार्ट साइकलमा आधारित लीड पम्प भूमिका घुमाउँछ। प्रत्येक पम्प सर्किट व्यक्तिगत रूपमा ओभरलोड, सर्ट सर्किट, चरण हानि, र चरण उल्टो विरुद्ध सुरक्षित छ। ढल निकासको लागि विशेष अतिरिक्त सुरक्षाहरू - जस्तै सिल चुहावट निगरानी, ​​असर तापमान निगरानी, ​​र अन्डरकरेन्ट वा ओभरलोड प्रोफाइलिङ मार्फत पम्प अवरोध पत्ता लगाउने - मोटर क्षति हुनु अघि समस्याहरू समात्न एकीकृत छन्। ढोका माउन्ट गरिएको HMI ले सम्प स्तर, पम्प स्थिति, चल्ने घण्टा, र त्रुटि इतिहास देखाउँछ। Modbus RTU/TCP वा वैकल्पिक 4G गेटवे मार्फत सञ्चारले रिमोट निगरानी र SCADA एकीकरण सक्षम गर्दछ। एन्क्लोजरले एन्टी-कोरोसन पाउडर कोटिंग, रेटेड IP55 मानक वा IP65 बाहिरी स्थापनाको लागि जस्ती इस्पात प्रयोग गर्दछ।

आदर्श अनुप्रयोगहरू

नगरपालिकाको ढल निकास लिफ्ट स्टेशनहरूदेखि औद्योगिक फोहोर ह्यान्डलिङसम्म, वाटर ट्रीटमेन्ट पम्प कन्ट्रोल प्यानलले सबैभन्दा बढी माग गर्ने फोहोर पानी वातावरणको लागि स्वचालित, अटेन्डेड पम्प व्यवस्थापन प्रदान गर्दछ।

नगरपालिका ढल लिफ्ट स्टेशनहरू

सहरी ढल नेटवर्कहरू तल्लो तहको सङ्कलन बिन्दुहरूबाट फोहोर पानीलाई गुरुत्वाकर्षण मेन वा प्रशोधन केन्द्रहरूमा उठाउन लिफ्ट स्टेशनहरूमा भर पर्छन्। कन्ट्रोल प्यानलले भिजेको राम्रो कन्फिगरेसनमा एक देखि चार पनडुब्बी पम्पहरू व्यवस्थित गर्दछ, स्वचालित रूपमा पम्प सञ्चालन समायोजन गर्दछ किनभने प्रवाह दैनिक उपयोग ढाँचाहरूमा फरक हुन्छ। उच्च स्तरको अलार्म आउटपुटहरू केन्द्रीय SCADA अधिसूचनाको लागि टेलिमेट्री प्रणालीमा जडान हुन्छन्, जबकि वैकल्पिक प्रकार्यले स्थापित फ्लीटमा सन्तुलित पम्प पहिरन सुनिश्चित गर्दछ।

फोहोर पानी प्रशोधन प्लान्टहरू

प्रशोधन प्लान्टहरू भित्र, पम्प स्टेशनहरूले कच्चा ढलको सेवन, प्राथमिक स्लज स्थानान्तरण, सक्रिय गरिएको फोहोर फिर्ता, र प्रशोधित फोहोर निकासीको व्यवस्थापन गर्दछ। प्यानलले प्रत्येक पम्प सेटलाई स्वतन्त्र रूपमा प्रबन्ध गर्दछ, सिल चुहावटको लागि एकीकृत निगरानी र निरन्तर-कर्तव्य अनुप्रयोगहरूमा पनडुब्बी मोटर विफलता रोक्नको लागि महत्त्वपूर्ण तापमान असर। प्लान्ट SCADA सँग सञ्चारले वास्तविक-समय प्रवाह, ऊर्जा, र त्रुटि डेटा प्रदान गर्दछ।

औद्योगिक फोहोर र प्रक्रिया फोहोर पानी

खाद्य प्रशोधन, रासायनिक, कपडा, र खनन कार्यहरूले मानक पम्प नियन्त्रणहरूलाई चुनौती दिने विशेषताहरूका साथ फोहोर उत्पन्न गर्दछ — संक्षारक तरल पदार्थ, उच्च ठोस सामग्री, उच्च तापक्रम, वा रेशेदार सामग्री। प्यानलको मोटर सुरक्षा प्रोफाइलहरू पम्प अवरोधहरू चाँडै पत्ता लगाउनको लागि ट्युन गर्न सकिन्छ, अपरेटर हस्तक्षेपको लागि कल गर्नु अघि इम्पेलर अवरोधहरू हटाउन स्वचालित रिभर्स-एन्ड-री-ट्राई चक्र सुरु गर्दै।

वाणिज्य र आवासीय कम्प्लेक्स पम्प स्टेशनहरू

ठूला अफिस पार्कहरू, किनमेल केन्द्रहरू, र नगरपालिका ढल ग्रेड मुनि सञ्चालित बहु-टावर आवासीय विकासहरूलाई भरपर्दो बेसमेन्ट सम्प पम्प नियन्त्रण चाहिन्छ। प्यानलले भवन व्यवस्थापन प्रणालीसँग जोडिएको उच्च-स्तर अलार्म आउटपुटहरूको साथ पूर्ण रूपमा स्वचालित सञ्चालन प्रदान गर्दछ, ओगटेको ठाउँहरूमा ढल ब्याकअपको कुनै जोखिम सुनिश्चित गर्दै। यसको कम्प्याक्ट भित्ता-माउन्ट कन्फिगरेसनले व्यावसायिक तहखानेहरूको सीमित प्लान्ट कोठा स्पेसको लागि उपयुक्त छ।

आँधी पानी र बाढी नियन्त्रण पम्पिङ

भारी वर्षाका घटनाहरूमा प्रवाहको प्रबन्ध गर्ने स्टर्मवाटर स्टेशनहरूले लामो निष्क्रिय अवधिको सामना गर्दछ र त्यसपछि अचानक, तीव्र प्रवाह हुन्छ। प्यानलले वर्षा-मोड सक्रियता योजना प्रदान गर्दछ: जब वर्षा गेजबाट आँधी ट्रिगर प्राप्त हुन्छ वा राम्रो स्तर बढ्छ, सबै पम्पहरूले प्राथमिकता-सुरु अनुक्रममा प्रवेश गर्छन्। विस्तारित तूफान पम्पिङको समयमा द्रुत-शुल्क परिवर्तनले कुनै पनि एकल पम्पलाई पूर्ण थर्मल भार वहन गर्नबाट रोक्छ।

रिमोट र अटेन्डेड स्थापनाहरू

ग्रामीण वा छरिएका स्थानहरूमा मलजल पम्प स्टेशनहरूले प्यानलको पूर्ण स्वचालन र रिमोट निगरानी क्षमताबाट लाभ उठाउँछन्। निर्मित 4G गेटवे वा रेडियो टेलिमेट्री इन्टरफेसले पम्प स्थिति, सम्प स्तर, र अलार्म डेटा केन्द्रीय सञ्चालन केन्द्रमा पठाउँछ। अपरेटरहरूले अलार्म स्वीकार गर्न सक्छन् र टाढाबाट यात्राहरू रिसेट गर्न सक्छन्, सयौं किलोमिटर टाढा हुन सक्ने स्टेशनहरूमा साइट भ्रमणको लागत र ढिलाइलाई एकदमै कम गर्न।

प्राविधिक गहिरो डाइभ

वाटर ट्रीटमेन्ट पम्प कन्ट्रोल प्यानलले स्तर-आधारित पम्प सिक्वेन्सिङ, सिवेज-ड्युटी-विशेष मोटर सुरक्षा, र बलियो वातावरणीय कठोरतालाई एकल कारखाना-परीक्षण सभामा संयोजन गर्दछ।

स्तर पत्ता लगाउने र पम्प अनुक्रमण

नियन्त्रकले फ्लोट स्विचहरूबाट एक वा धेरै स्तर संकेतहरू स्वीकार गर्दछ (असक्त, सामान्यतया चार स्तरहरू: रोक्नुहोस्, नेतृत्व पम्प सुरु, ढिलो पम्प सुरु, उच्च अलार्म) वा हाइड्रोस्टेटिक दबाव ट्रान्समिटर वा अल्ट्रासोनिक सेन्सरबाट लगातार 4-20 mA एनालग इनपुट। जब सम्प स्तर नेतृत्व सुरु बिन्दुमा बढ्छ, कर्तव्य पम्प सुरु हुन्छ। यदि प्रवाह एकल-पम्प डिस्चार्ज दर भन्दा बढ्छ र स्तर ल्याग स्टार्ट पोइन्टमा बढ्दै जान्छ भने, नियन्त्रकले सहायक पम्प सुरु गर्दछ। जब स्तर रोकिने बिन्दुमा खस्छ, सबै पम्पहरू रोकिन्छन्। उच्च-स्तरको अलार्म ट्रिगर हुन्छ यदि सम्प एक महत्वपूर्ण थ्रेसहोल्डमा पुग्छ - पम्पिंग क्षमता वा पम्प विफलता भन्दा बाहिरको प्रवाहलाई संकेत गर्दछ - र यो संकेतलाई प्राथमिकता अलार्मको रूपमा टेलिमेट्री प्रणालीमा पठाइन्छ। कन्फिगर गर्न मिल्ने रन-अन टाइमरले पम्पहरूलाई डिस्चार्ज लाइन खाली गर्न स्टप पोइन्टमा पुगेपछि पम्पहरूलाई छोटकरीमा सञ्चालन गरिराख्छ, ठोस पदार्थको बस्तीलाई रोक्छ।

स्वचालित विकल्प र कर्तव्य व्यवस्थापन

नियन्त्रकले प्रत्येक पम्प चक्रमा वा कन्फिगरयोग्य रन-अवर आधारमा नेतृत्व पम्प पदनामलाई वैकल्पिक गर्दछ। स्टप बिन्दुमा वैकल्पिकता हुन्छ - हालको चक्र पूरा भएपछि, अनुक्रममा अर्को पम्प नेतृत्व हुन्छ। यदि लीड पम्प सञ्चालनको क्रममा सुरु हुन वा ट्रिप्स गर्न असफल भयो भने, नियन्त्रकले स्वचालित रूपमा अर्को उपलब्ध पम्पलाई सीसाको रूपमा तोक्छ र त्रुटिपूर्ण पम्पलाई लक आउट गर्दा र अलार्म उत्पन्न गर्दा तुरुन्तै सुरु गर्दछ। यो स्वचालित परिवर्तनले अपरेटर हस्तक्षेप बिना निरन्तर स्टेशन सञ्चालन सुनिश्चित गर्दछ।

ढल-विशिष्ट मोटर संरक्षण

मानक ओभरलोड र सर्ट-सर्किट सुरक्षा बाहेक, प्यानलले पनडुब्बी ढल पम्पहरूको विफलता मोडहरू अनुरूप सुरक्षाहरू समावेश गर्दछ। सिल चुहावट पत्ता लगाउन पम्पको तेल च्याम्बर वा सिल गुहामा चालकता सेन्सर प्रयोग गर्दछ। यदि पानीको प्रवेश पत्ता लगाइयो भने, प्यानलले अलार्म बजाउँछ - मोटर विन्डिङमा सम्झौता हुनु अघि मर्मत समयतालिकालाई अनुमति दिँदै - र यदि चुहावट एक महत्वपूर्ण थ्रेसहोल्डमा पुग्यो भने पम्प ट्रिप गर्न कन्फिगर गर्न सकिन्छ। बियरिङ तापमान निगरानीले पम्प मोटरमा इम्बेड गरिएको PTC थर्मिस्टर वा PT100 इनपुटहरू स्वीकार गर्दछ। अत्यधिक तापक्रमले या त अलार्म वा गम्भीरताको आधारमा यात्रा ट्रिगर गर्दछ। पम्प अवरोध सुरक्षाले मोटर हालको प्रोफाइलिङ प्रयोग गर्दछ: यदि नियन्त्रकले सामान्य अपरेटिङ ब्यान्ड मुनि करेन्टमा अचानक गिरावट देख्छ, ब्लक गरिएको वा स्न्याग्ड इम्पेलर चलिरहेको प्रकाशलाई संकेत गर्दै, यसले कन्फिगर गर्न मिल्ने रिभर्स-एन्ड-रिट्रे साइकल (एक वा बढी छोटो रिभर्स-डिरेक्शन रन अवरोध हटाउन) सुरु गर्छ।

सुरुवात विधिहरू

प्यानलले पम्प मोटर साइज र साइट आपूर्ति बाधाहरूसँग सुरूवात विधिसँग मेल खान्छ। प्रत्यक्ष-अन-लाइन सुरु हुने लगभग 7.5 kW सम्म साना पम्पहरू सूट गर्दछ। स्टार-डेल्टा स्टार्टिङले मध्यम-शक्ति पम्पहरूको लागि भित्री घटाउँछ। सफ्ट स्टार्टरहरू ठूला पम्पहरूको लागि निर्दिष्ट गरिएको छ जहाँ आपूर्ति भोल्टेज डुब्न नियन्त्रण गर्नुपर्दछ र अचानक सुरु हुने भल्भ स्ल्यामलाई बेवास्ता गर्न आवश्यक छ। VFD हरू प्रयोग गरिन्छ जहाँ चर-गति सञ्चालन आवश्यक हुन्छ — उदाहरणका लागि, निश्चित अन-अफ बिन्दुहरू बीच साइकल चलाउनुको सट्टा लगातार भिजेको राम्रो स्तर कायम राख्नको लागि प्रवाहमा पम्प गति मिलाउने।

नियन्त्रण शक्ति र सुरक्षा

एक समर्पित कन्ट्रोल ट्रान्सफर्मरले 24 VAC वा 24 VDC नियन्त्रक, HMI, सेन्सर र अलार्म सर्किटहरूको लागि आपूर्ति गर्दछ — पूर्ण रूपमा मोटर पावर पथबाट अलग। प्यानल ढोकामा आपतकालीन स्टप पुशबटनहरू मेकानिकली पम्प पावरलाई अलग गर्नुहोस्। बाह्य सुरक्षा इन्टरलक लुपले भिजेको राम्रो ग्यास पत्ता लगाउने, पम्प स्टेशन प्रविष्टिमा ढोका इन्टरलकहरू, र कुनै पनि अपस्ट्रिम उपकरणबाट थर्मल सुरक्षाबाट इनपुटहरू स्वीकार गर्दछ।

HMI र अपरेटर इन्टरफेस

ढोका-माउन्ट गरिएको टेक्स्ट डिस्प्ले वा रङ टचस्क्रिनले वास्तविक-समय सम्प स्तर, पम्प स्थिति, चल्ने घण्टा, स्टार्ट काउन्ट, मोटर हाल, र समय-स्ट्याम्प गरिएको त्रुटि इतिहासको साथ सक्रिय अलार्महरू प्रदान गर्दछ। इन्टरफेसले मर्मतका लागि म्यानुअल पम्प नियन्त्रणलाई समर्थन गर्दछ, दुर्घटनात्मक म्यानुअल लकआउटलाई रोक्न कन्फिगर योग्य टाइमआउट पछि स्वत: पुनर्स्थापनाको साथ। प्यारामिटर समायोजन — स्तर सेटपोइन्टहरू, रन-अन टाइमरहरू, वैकल्पिक मोड — पासवर्ड-सुरक्षित छ।

रिमोट निगरानी

मानक RS485 Modbus RTU पम्प स्टेशन टेलिमेट्री एकाइहरूमा जडान गर्दछ। एक वैकल्पिक 4G वा इथरनेट क्लाउड गेटवेले पम्प स्थिति, स्तर डेटा, ऊर्जा खपत, र अलार्म पुश सूचनाहरूमा प्रत्यक्ष वेब र स्मार्टफोन पहुँच प्रदान गर्दछ। प्रत्येक पम्प गल्ती र सामान्य उच्च-स्तर अवस्थाको लागि ड्राई कन्ट्याक्ट अलार्म आउटपुट सामान्यतया कुनै पनि नेटवर्क-आधारित अलार्म भन्दा प्राथमिकताको रूपमा टेलिमेट्री प्रणालीमा हार्डवाइर हुन्छ।

घेरा र जंग संरक्षण

सिवेज पम्प स्टेशनहरूले एक संक्षारक वातावरण प्रस्तुत गर्दछ - हाइड्रोजन सल्फाइड, आर्द्रता, र केहि अवस्थामा रासायनिक वाष्प। घेरा एक रासायनिक प्रतिरोधी पाउडर कोट फिनिश संग जस्ती इस्पात बाट निर्मित छ। IP55 मानक छ; कम्प्रेसन ग्रंथिहरू मार्फत सिल गरिएको केबल प्रविष्टिको साथ IP65 बाहिरी वा खुला स्थापनाहरूको लागि निर्दिष्ट गरिएको छ। भेन्टिलेसन फिल्टरहरूले सक्रिय कार्बन मिडिया प्रयोग गर्दछ जहाँ H₂S एक्सपोजर महत्त्वपूर्ण हुन्छ। सबै आन्तरिक धातुको काम प्लेटेड वा स्टेनलेस स्टील छ, र PCB हरू आर्द्रता र संक्षारक ग्याँसहरू विरुद्ध अनुरूप लेपित छन्।

बारम्बार सोधिने प्रश्नहरू

Q1: प्यानलले कुन स्तरको सेन्सरहरू स्वीकार गर्न सक्छ, र यसले कति स्तरहरू नियन्त्रण गर्छ?

प्यानलले फ्लोट स्विचहरू (सामान्यतया चार अलग स्तरहरू), हाइड्रोस्टेटिक दबाव ट्रान्समिटरहरू (4-20 mA), वा अल्ट्रासोनिक सेन्सरहरू स्वीकार गर्दछ। अलग फ्लोट्सको साथ, नियन्त्रण स्तरहरू रोकिन्छन्, नेतृत्व पम्प सुरु हुन्छ, ढिलो पम्प सुरु हुन्छ, र उच्च अलार्म हुन्छ। एनालग सेन्सरको साथ, यी सेटपोइन्टहरू सिधै नियन्त्रकमा प्रोग्राम गरिएका छन्, अधिक लचिलोपन र रिमोट समायोजन प्रदान गर्दै।

Q2: प्यानलले र्याग र ठोस पदार्थबाट पम्प अवरोध कसरी ह्यान्डल गर्छ?

नियन्त्रकले मोटरको प्रवाहलाई निरन्तर निगरानी गर्दछ। यदि वर्तमान सामान्य पम्पिङ ब्यान्ड भन्दा तल उल्लेखनीय रूपमा घट्छ भने, नियन्त्रकले सम्भावित अवरोध पहिचान गर्दछ र स्वचालित रिभर्स-र-रिट्रे अनुक्रम सुरु गर्दछ। पम्प अवरोध हटाउन उल्टो छोटकरीमा चलाइन्छ, त्यसपछि अगाडि पुन: सुरु हुन्छ। यदि प्रयास सफल भयो र वर्तमान सामान्य भयो भने, सञ्चालन जारी छ। यदि प्रयासहरूको कन्फिगर गरिएको संख्या पछि अवरोध रहिरह्यो भने, पम्प बन्द हुन्छ र अलार्म उत्पन्न हुन्छ।

Q3: यदि ड्युटी पम्प सञ्चालनको क्रममा असफल भयो भने के हुन्छ?

नियन्त्रकले तुरुन्तै असफल पम्पलाई अनुपलब्धको रूपमा तोक्छ, रोटेशन अनुक्रममा अर्को उपलब्ध पम्प चयन गर्दछ, यसलाई सुरु गर्छ, र त्रुटि अलार्म बढाउँछ। यो स्वचालित परिवर्तनले ढिलाइ नगरी पम्पिङ जारी रहेको सुनिश्चित गर्दछ। त्रुटिपूर्ण पम्प अलार्म स्वीकार नगरेसम्म र त्रुटि सफा नभएसम्म बन्द रहन्छ।

Q4: अल्टरनेसनले कसरी काम गर्छ, र के म यसलाई रन-घण्टा आधारित रोटेशनमा सेट गर्न सक्छु?

पम्पले प्रत्येक पूर्ण पम्प चक्र पछि, वा कन्फिगर योग्य रन-घण्टा थ्रेसहोल्डमा नेतृत्वको रूपमा कार्य गर्ने पम्प परिवर्तनहरू। रन-घण्टा-आधारित रोटेशनले सबै पम्पहरूमा मेकानिकल पहिरन र सील जीवन बराबर गर्दछ। सम्प खाली हुँदा स्टप पोइन्टमा वैकल्पिकता हुन्छ, त्यसैले परिवर्तनको समयमा उच्च-स्तरका घटनाहरूको कुनै जोखिम हुँदैन।

Q5: कुन संचार र रिमोट अलार्म विकल्पहरू समावेश छन्?

प्यानलले प्रदान गर्दछ: सामान्य अलार्मको लागि भोल्ट-मुक्त रिले सम्पर्कहरू, उच्च-स्तर अलार्म, र व्यक्तिगत पम्प गल्ती (हार्डवायर टेलिमेट्री जडानको लागि); स्थानीय SCADA वा RTU एकीकरणको लागि मानकको रूपमा RS485 Modbus RTU; र वैकल्पिक 4G क्लाउड गेटवे वेब ब्राउजर वा स्मार्टफोन एप मार्फत प्रत्यक्ष रिमोट पहुँचको लागि, पुश सूचना अलार्महरूको साथ।

Q6: प्यानल ब्याकअप जेनरेटरमा चल्न सक्छ?

हो। प्यानलको पम्प सिक्वेन्सिङ र सफ्ट स्टार्टरहरू वा स्टार-डेल्टा स्टार्टरहरूले इनरश करन्टलाई सीमित गर्दछ, जसले जेनेरेटरलाई यसको क्षमता भित्र पम्पहरू सुरु गर्न सक्षम पार्छ। एक वैकल्पिक जेनेरेटर इनपुट संकेतले ब्याकअप पावरमा हुँदा, जेनेरेटर ओभरलोडलाई रोक्न पम्पहरूको संख्यालाई एकैसाथ चलाउन अनुमति दिन सक्छ।

Q7: प्यानललाई कस्तो मर्मत आवश्यक छ?

ढोका सिल, भेन्टिलेसन फिल्टर, र आन्तरिक अवस्थाको मासिक दृश्य निरीक्षण। पावर समापन र सम्पर्ककर्ता अवस्थाको त्रैमासिक जाँच। स्तर इनपुटहरू, उच्च-स्तर अलार्म, वैकल्पिक तर्क, र सुरक्षा उपकरणहरूको वार्षिक कार्यात्मक परीक्षण। प्यानलको जंग सुरक्षा उपायहरू आक्रामक वातावरणमा वार्षिक रूपमा निरीक्षण गरिनुपर्छ। पम्प चक्र आवृत्तिमा निर्भर प्रतिस्थापन अन्तरालहरूसँग सम्पर्ककर्ताहरू प्राथमिक सेवायोग्य वस्तु हुन्।

एक क्षेत्रीय ढल नेटवर्क — लिफ्ट स्टेशन नियन्त्रण स्तरवृद्धि

पृष्ठभूमि

युनाइटेड किंगडमको एक क्षेत्रीय पानी प्राधिकरणले ग्रामीण र उपनगरीय क्षेत्रहरूमा 40 भन्दा बढी ढल निकास लिफ्ट स्टेशनहरू सञ्चालन गर्यो, साना समुदायहरूबाट फोहोर पानी सङ्कलन र केन्द्रीकृत प्रशोधन कार्यहरूमा पम्प गर्दै। धेरै स्टेशनहरू आधारभूत फ्लोट-स्विच रिले तर्क प्रयोग गरेर बुढ्यौली नियन्त्रण प्यानलहरूसँग 15 देखि 25 वर्ष पुरानो थिए। प्राधिकरणले पम्प अवरोधहरू र विफलताहरूको लागि बढ्दो कल-आउट लागतहरू, निर्धारित निरीक्षणहरू बीचको स्टेशन स्थितिमा दृश्यताको कमी, र प्रतिस्थापन पार्ट्स सोर्सिङमा बढ्दो कठिनाईको सामना गर्यो।

चुनौती

अवस्थित रिले-आधारित प्यानलहरूले कुनै रिमोट निगरानी, ​​कुनै पम्प अवरोध पत्ता लगाउने, र कुनै स्वचालित परिवर्तन प्रस्ताव गरेनन् — प्रत्येक स्टेशनले एकल पम्प चलाएको थियो जसमा म्यानुअल-ड्युटी स्ट्यान्डबाइ परिवर्तन गर्न भौतिक भ्रमण आवश्यक हुन्छ। स्ट्यान्डबाइ पम्पले पनि अलर्ट नगरेसम्म ड्यूटी पम्पमा अवरोधका घटनाहरू पत्ता लगाउन सकिएन, जसको परिणामस्वरूप आपतकालीन कल-आउटहरू र कहिलेकाहीं ढल निकासहरू निस्कन्छन्। स्टेशनहरू 1,500 वर्ग किलोमिटरमा फैलिएका थिए, प्रतिक्रियाशील मर्मतसम्भारलाई ढिलो र महँगो बनाउँदै।

जब प्राधिकरणले नियन्त्रण प्रणाली स्तरवृद्धि गर्ने योजना बनायो, नयाँ प्यानलहरू सिभिल परिमार्जनहरू बिना अवस्थित माथि-ग्राउन्ड किओस्कहरूमा फिट हुनुपर्थ्यो, दुबै अवस्थित फ्लोट स्विचहरू र नयाँ अल्ट्रासोनिक स्तर सेन्सरहरूसँगको इन्टरफेस, र प्राधिकरणको अवस्थित टेलिमेट्री नेटवर्क मार्फत सञ्चार गर्नुपर्दछ - UHF रेडियो र ड्राई-आर्म आउट ड्राई-आर्म आउटको साधारण संयोजन। मोडबस डाटा। स्पेसिफिकेशनलाई स्वचालित एकान्तरण, अवरोध पत्ता लगाउने, र सील चुहावट अनुगमन पनि आवश्यक छ।

किन पानी उपचार पम्प नियन्त्रण प्यानल?

कारखाना-इन्जिनियर गरिएको प्यानल समाधानले एकल प्याकेजमा प्रत्येक आवश्यकतालाई सम्बोधन गर्यो। प्यानलहरू कुनै पनि संरचनात्मक कार्यलाई बेवास्ता गर्दै किओस्क ब्याकप्लेनहरूको सही माउन्टिंग आयामहरूमा निर्माण गरिएको थियो। नियन्त्रकले दुबै अवस्थित फ्लोट स्विच इनपुटहरू र नयाँ अल्ट्रासोनिक 4-20 mA संकेतहरू स्वीकार गरे, स्टेशनहरूलाई क्रमशः अपग्रेड गर्न अनुमति दिँदै।

पम्प अवरोध पत्ता लगाउने निर्णायक साबित भयो। तीन स्टेशनहरूमा प्रारम्भिक परीक्षणहरूले पहिचान गर्यो कि धेरै ब्लकेज कल-आउटहरू वास्तवमा अन्तर्क्रियात्मक स्न्यागहरू थिए जसले आफैंलाई सफा गर्यो - प्यानलको स्वचालित रिभर्स-र-पुन: प्रयास अनुक्रमले अपरेटर हस्तक्षेप बिना यी समाधान गर्यो। केवल लगातार अवरोधहरूले एक अलार्म ट्रिगर गर्यो। सिल चुहावट अनुगमनले कमिसन गर्ने क्रममा दुई पम्पहरूमा नमीको प्रवेश पत्ता लगायो, पम्पहरूलाई नियमित सेवामा तैनाथ गर्नु अघि पूर्व-एम्प्टिभ बेयरिङ प्रतिस्थापन अनुमति दिँदै।

अलार्म आउटपुटहरू प्राधिकरणको अवस्थित UHF टेलिमेट्री आउटस्टेसनहरूसँग सीधा इन्टरफेस गर्न कन्फिगर गरिएको थियो। SCADA टोलीलाई उपलब्ध Modbus डेटासँग मिलाएर, प्राधिकरणले साधारण त्रुटि सूचना र विस्तृत स्टेशन विश्लेषण दुवै प्राप्त गर्यो।

परिनियोजन

चालीस पूर्वनिर्मित प्यानलहरू, डुअल-पम्प स्टेशनहरू (1.5 kW देखि 15 kW) को लागि कन्फिगर गरिएको, चार महिनामा निर्माण र परीक्षण गरियो र प्राधिकरणको विद्युतीय टोलीद्वारा मानकीकृत कमीशनिंग प्रक्रिया पछ्याएर स्थापना गरियो। प्यानलहरूले 7.5 kW र माथिका पम्पहरूमा सफ्ट स्टार्टरहरू, सिल लिकेज र असर तापमान निगरानी इनपुटहरू, अवरोध पत्ता लगाउने तर्क, र दुवै फ्लोट र अल्ट्रासोनिक स्तर अनुकूलता समावेश गर्दछ। एक चरणबद्ध रोलआउटले प्रति महिना छवटा स्टेशनहरू अपग्रेड गरिएको देख्यो, सम्पूर्ण नेटवर्क आठ महिना भन्दा कममा पूरा भयो।

परिणामहरू

●  आकस्मिक पम्प कल-आउटहरू पहिलो वर्ष भित्र लगभग 60% ले घटाइयो, स्वचालित उल्टो-र-पुन: प्रयास साना अवरोधहरू हटाउने र योजनाबद्ध मर्मतसम्भार अनुमति दिँदै सिल चुहावट अनुगमनबाट प्रारम्भिक चेतावनीद्वारा संचालित।

●  पम्प वैकल्पिक सन्तुलित दौड घण्टा ड्यूटी र स्ट्यान्डबाइ पम्पहरूमा पहिलो पटक धेरैजसो स्टेशनहरूमा, मेकानिकल सिल र असर सेवा अन्तरालहरू विस्तार गर्दै।

● SCADA टोलीले साप्ताहिक भौतिक निरीक्षणहरूमा अघिल्लो निर्भरतालाई बदलेर, सबै 40 स्टेशनहरूमा सम्प स्तर, पम्प स्थिति, र चल्ने घण्टाको वास्तविक-समय दृश्यता प्राप्त गर्यो।

● सञ्चालकहरूले रिपोर्ट गरे कि सबै स्टेशनहरूमा मानकीकृत प्यानल लेआउटले नाटकीय रूपमा त्रुटि खोज्न सरल बनायो, किनकि प्रत्येक प्राविधिकलाई प्रत्येक कम्पोनेन्ट र टर्मिनल कहाँ अवस्थित छ भन्ने कुरा थाहा थियो।

● प्राधिकरणले नेटवर्क विस्तार कार्यक्रममा थप 15 स्टेशनहरूको लागि एउटै प्यानल विशिष्टता अपनाएको छ।
