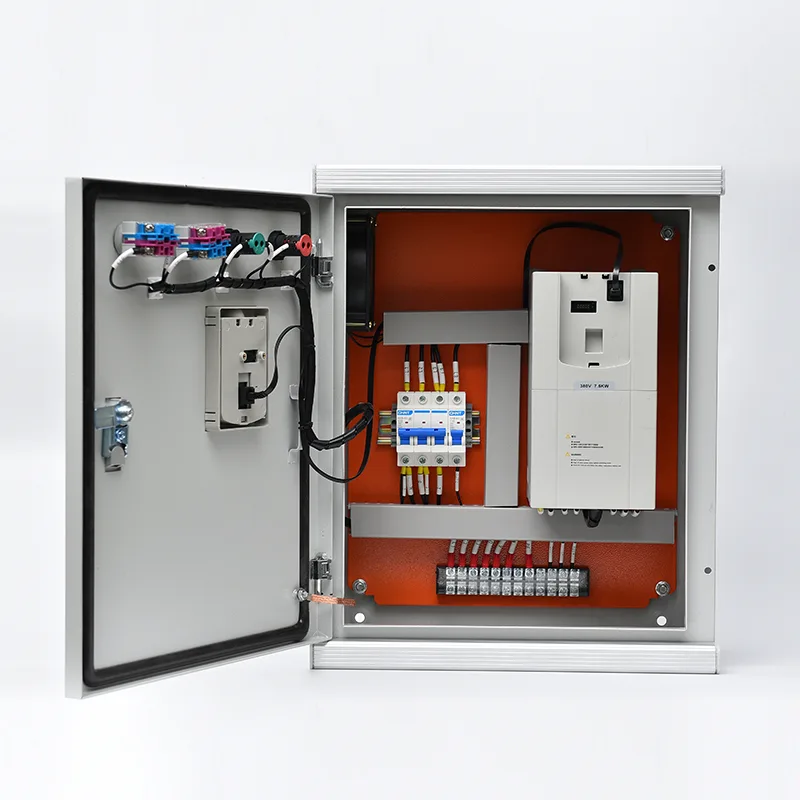

VFD Control Panel

IP42 देखि IP65 मूल्याङ्कन गरिएको उद्देश्य-निर्मित घेरामा राखिएको, यो क्याबिनेटले सबै आवश्यक शक्ति र नियन्त्रण पूर्वाधारहरूको साथ एक चर-फ्रिक्वेन्सी ड्राइभ एकाईलाई एकीकृत गर्दछ: आगमन मुख्य अलगाव, हर्मोनिक शमन र मोटर केबल सुरक्षाको लागि लाइन र लोड रिएक्टरहरू, इनपुट फ्यूजिङ वा सर्किट ब्रेकर सुरक्षा वा सर्किट ब्रेकर आउट, एक Vd को रूपमा। required, and a full-featured motor protection suite. Power ratings span from 0.75kW to over 630kW across standard voltage classes (380V, 400V, 480V, 690V). VFD आफैंमा शून्य गतिमा पूर्ण टर्क प्रदान गर्ने उच्च-प्रदर्शन भेक्टर-नियन्त्रण ड्राइभ हो, स्वचालित ऊर्जा अनुकूलन र दबाब, प्रवाह, वा तापक्रम नियमनका लागि एकीकृत PID नियन्त्रकको साथ। एक ढोका माउन्ट गरिएको HMI किप्याड वा टचस्क्रिनले स्थानीय नियन्त्रण, प्यारामिटर पहुँच, र निदान जानकारी प्रदान गर्दछ, जबकि Modbus RTU/TCP, Profibus, Profinet, वा इथरनेट/IP संचार पोर्टहरूले टाढाको पर्यवेक्षण र प्लान्ट-वाइड स्वचालन प्रणालीहरूमा एकीकरण सक्षम गर्दछ। म्यानुअल बाइपास विकल्प - कन्ट्याक्टरहरू वा एक एकीकृत स्थानान्तरण स्विच प्रयोग गरेर - ड्राइभ सर्भिसिङको समयमा प्रक्रिया निरन्तरता कायम राख्न मुख्य आपूर्तिबाट सीधा मोटर सञ्चालन गर्न अनुमति दिन्छ। व्यापक सुरक्षा प्रकार्यहरूले सर्ट सर्किट, ओभरलोड, ओभरभोल्टेज, अन्डरभोल्टेज, फेज हानि, पृथ्वी गल्ती, मोटर स्टल, र ओभर टेम्पेरेचर, मर्मत विश्लेषणको लागि लग गरिएका सबै यात्रा घटनाहरू समावेश गर्दछ।

उत्पादन अनुप्रयोगहरू

जहाँ जहाँ मोटर-संचालित उपकरणहरूले गति नियन्त्रण, ऊर्जा दक्षता, र सफ्ट स्टार्टिङबाट फाइदा लिन्छन्, VFD नियन्त्रण प्यानलले औद्योगिक र पूर्वाधार अनुप्रयोगहरूको लागि पूर्ण, पूर्व-इन्जिनियर ड्राइभ समाधान प्रदान गर्दछ।

पानी र फोहोर पानी पम्पिङ स्टेशनहरू

Municipal water supply and sewage treatment plants operate large pumps with variable demand throughout the day. A VFD Control Panel driving a borehole, booster, or transfer pump modulates motor speed to maintain constant water pressure or flow without throttling valves — typically achieving 20% to 40% energy savings compared to fixed-speed direct-on-line operation. Soft-start capability eliminates water hammer in long pipelines and reduces mechanical stress on pump impellers, shafts, and couplings. In wastewater applications, automatic ramping prevents surcharge overflows during wet-weather peak inflows. Redundancy-ready configurations allow duty/standby pump changeover.

औद्योगिक प्रशंसक र ब्लोअरहरू

पावर स्टेशनहरू, सिमेन्ट प्लान्टहरू, खानीहरू, र निर्माण सुविधाहरूमा ठूला केन्द्रापसारक र अक्षीय फ्यानहरू VFD उम्मेद्वारहरू हुन्। क्याबिनेटले दहन हावा, निकास, धुलो निकासी, वा इनलेट भेन वा डेम्पर थ्रॉटलिंग हानि बिना चिसो प्रक्रियाको लागि सटीक वायुप्रवाह नियन्त्रण सक्षम गर्दछ। बॉयलर र फर्नेसहरूमा प्रेरित-ड्राफ्ट र फोर्स-ड्राफ्ट फ्यानहरूको VFD नियन्त्रणले इष्टतम हावा-देखि-ईंन्धन अनुपात कायम राख्दै ठूलो ऊर्जा बचत प्रदान गर्दछ। धुवाँ निकासी र टनेल भेन्टिलेसन प्रशंसकहरूले क्याबिनेटको फायरम्यानको ओभरराइड सुविधाबाट फाइदा लिन्छन्, जसले VFD स्थितिलाई ध्यान नदिई प्रत्यक्ष-अन-लाइन आपतकालीन सञ्चालनलाई अनुमति दिन्छ।

कम्प्रेसर र प्रशीतन प्रणाली

स्क्रू, रेसिप्रोकेटिङ, र सेन्ट्रीफ्यूगल कम्प्रेसरहरू औद्योगिक प्रशीतन, हावा विभाजन, र प्रक्रिया ग्यास अनुप्रयोगहरूमा गति-नियन्त्रित हुँदा भाग लोडमा सबैभन्दा कुशलतापूर्वक सञ्चालन गर्दछ। VFD कन्ट्रोल प्यानलले भार/अनलोड साइकल ऊर्जा हानिबाट जोगिदै सटीक सक्शन वा डिस्चार्ज प्रेसर कायम राख्दै चर कूलिङ वा प्रक्रियाको माग मिलाउन कम्प्रेसर मोटर गति समायोजन गर्दछ। प्रेसर ट्रान्सड्यूसर प्रतिक्रियाको साथ एकीकृत PID नियन्त्रणले कडा नियमन प्रदान गर्दछ, र एक्सेलेरेशन र्याम्प नियन्त्रणले प्लान्टको विद्युतीय प्रणालीमा स्टार्ट-अप वर्तमान वृद्धिलाई सीमित गर्दछ।

कन्वेयर, क्रसर र सामग्री ह्यान्डलिंग

खनन कन्भेयरहरू, समग्र क्रसरहरू, र बल्क सामग्री ह्यान्डलिंग प्रणालीहरूले बेल्ट स्लिपेज, मेकानिकल झटका, र सामग्रीको स्पिलेजलाई रोक्न उच्च सुरु हुने टर्क र नियन्त्रित प्रवेगको माग गर्दछ। VFD कन्ट्रोल प्यानलले प्रोग्रामेबल एक्सेलेरेसन र्याम्पहरू, गियरबक्सहरू, कपलिंगहरू र बेल्ट स्प्लिसहरू सुरक्षित गर्दै शून्य गतिबाट पूर्ण टर्क प्रदान गर्दछ। क्रसर एप्लिकेसनहरूमा, VFD को हालको सीमा कार्य र स्टाल सुरक्षाले मोटरलाई जाम-सामग्री ओभरलोड अवस्थाहरू विरुद्ध सुरक्षित गर्दछ।

HVAC चिल्ड र कूलिङ पानी प्रणाली

धेरै चिलरहरू, कूलिङ टावरहरू, र पानी परिसंचरण पम्पहरू भएका केन्द्रीय प्लान्ट HVAC प्रणालीहरूले यसलाई भवनको भारमा आधारित प्रवाह परिमार्जन गर्न प्रयोग गर्छन्। विभेदक दबाबमा प्रतिक्रिया दिने माध्यमिक चिल्ड वाटर पम्पहरू, इष्टतम कन्डेनसर पानीको तापक्रमको लागि कुलिङ टावर फ्यान गति नियन्त्रण, र कन्डेन्सर वाटर पम्प मोड्युलेसनले BACnet वा Modbus मार्फत BMS कनेक्टिविटीको साथ क्याबिनेट-इन्टिग्रेटेड VFD नियन्त्रणबाट फाइदा लिन्छ।

सिंचाई र कृषि पम्पिङ

ठूला-ठूला केन्द्र-पिभोट, ड्रिप, र बाढी सिँचाइ प्रणालीहरूलाई बढ्दो मौसममा परिवर्तनशील पानी वितरण दरहरू चाहिन्छ। पम्प स्टेशनमा रहेको VFD प्यानलले अपरेटरलाई साधारण पोटेन्टियोमिटर, HMI, वा रिमोट टेलिमेट्री सिग्नल मार्फत प्रवाह दर चयन गर्न सक्षम बनाउँछ — पम्प आउटपुटलाई फसलको पानीको माग र उपलब्ध पानी आवंटनमा ठीकसँग मिलाउने।

प्राविधिक गहिरो डाइभ

VFD क्याबिनेटले सबै पावर व्यवस्थापन, सुरक्षा, र नियन्त्रण उपप्रणालीहरूसँग एक चर-फ्रिक्वेन्सी ड्राइभलाई एकीकृत गर्दछ — एकल, पूर्व-परीक्षण एन्क्लोजरमा पूर्ण मोटर सुरु गर्ने र गति-नियन्त्रण समाधान प्रदान गर्दै।

मुख्य पावर पथ र सर्किट संरक्षण

आगमन तीन-चरण आपूर्ति मुख्य आइसोलेटर वा मोल्ड-केस सर्किट ब्रेकर क्याबिनेटको पूर्ण-लोड वर्तमान प्लस ड्राइभ घाटाको लागि मूल्याङ्कनमा जडान हुन्छ। इनपुट फ्युजिङले VFD को रेक्टिफायर स्टेजको लागि अर्धचालक-रेटेड (aR) सुरक्षा प्रदान गर्दछ, I²t समन्वयले आन्तरिक त्रुटिहरूको समयमा डायोड क्षति हुनु अघि फ्यूज क्लियरिङ सुनिश्चित गर्दछ। एक लाइन रिएक्टर वा DC लिङ्क चोक इनपुट हार्मोनिक वर्तमान विकृति कम गर्न र आपूर्ति-साइड भोल्टेज स्पाइकहरूबाट ड्राइभको DC बस क्यापेसिटरहरूलाई सुरक्षित गर्न मानकको रूपमा समावेश गरिएको छ। महत्त्वपूर्ण पृष्ठभूमि हार्मोनिक विरूपण वा उपयोगिता जडान आवश्यकताहरूको माग गर्ने स्थापनाहरूको लागि, एक निष्क्रिय हार्मोनिक फिल्टर वा सक्रिय फ्रन्ट-एन्ड रेक्टिफायरलाई विकल्प दिन सकिन्छ।

VFD ड्राइव टेक्नोलोजी

क्याबिनेटको मुटु छैठौं पुस्ताको IGBT पावर मोड्युलहरू र उच्च-गति DSP वा FPGA नियन्त्रण कोर प्रयोग गर्ने उच्च-प्रदर्शन भेक्टर-नियन्त्रण VFD हो। ओपन-लूप र क्लोज-लूप भेक्टर नियन्त्रण मोडहरू उपलब्ध छन् — मानक पम्प र फ्यान ड्यूटीको लागि खुला-लूप, उच्च-टोर्कको लागि एन्कोडर प्रतिक्रियाको साथ बन्द-लूप, कम-स्पीड अनुप्रयोगहरू जस्तै एक्स्ट्रुडर वा होइस्टहरू। ड्राइभले स्वचालित रूपमा अनुकूलित स्विचिङ फ्रिक्वेन्सीको साथ पल्स-चौडाइ-मोड्युलेटेड तरंग आउटपुट गर्दछ, मोटर ध्वनिक आवाज र ड्राइभ घाटाहरू बीच सन्तुलित। मुख्य ड्राइभ सुविधाहरू समावेश:

● स्थिर कम-गति सञ्चालनको लागि स्वचालित टर्क बूस्ट र स्लिप क्षतिपूर्ति

● फ्लाइङ-स्टार्ट क्षमता बिना ट्रिपिङ कोस्टिङ मोटर समात्न

● मेकानिकल अनुनादबाट बच्न प्रोग्रामेबल स्किप फ्रिक्वेन्सीहरू

●  सेटपोइन्ट र्‍याम्प, स्लीप/वेक लजिक, र पम्प स्टेजिङ अनुप्रयोगहरूको लागि डुअल-च्यानल प्रतिक्रियाको साथ एकीकृत PID नियन्त्रक

आउटपुट फिल्टरिङ र मोटर सुरक्षा

क्याबिनेट र मोटर बीचको केबल दूरीमा निर्भर गर्दै, आउटपुट फिल्टरिंग समावेश गरिएको छ:

dV/dt फिल्टर: केबलको लागि मोटर टर्मिनलहरूमा भोल्टेज वृद्धि समय र शिखर भोल्टेज लगभग 100-150m सम्म चल्छ।

साइन फिल्टर: 150m भन्दा बढी केबल रन र मोटर घुमाउरो इन्सुलेशन भोल्टेज तनाव को लागी संवेदनशील छ पनडुब्बी पम्प अनुप्रयोगहरु को लागी एक निकट-sinusoidal तरंग प्रदान गर्दछ।

ड्यूटी/स्ट्यान्डबाइ मोटर चयनको लागि आउटपुट सम्पर्ककर्ताहरू आवश्यक भएमा एकीकृत हुन्छन्। मोटर सुरक्षा कार्यहरू - थर्मल ओभरलोड, फेज नोक्सान, हालको असंतुलन, स्टाल पत्ता लगाउने, अन्डरलोड (ड्राइ-रन), र अर्थ फल्ट - ड्राइभको सफ्टवेयरमा निरन्तर चल्छ र निर्दिष्ट गर्दा बाह्य ओभरलोड रिलेहरू द्वारा पूरक हुन्छन्।

बाइपास कन्फिगरेसन र प्रक्रिया निरन्तरता

एक म्यानुअल बाइपास सर्किट - ड्यूटी-रेटेड कन्ट्याक्टरहरू वा मेकानिकली इन्टरलक ट्रान्सफर स्विचको साथ निर्मित - मोटरलाई सीधा मुख्य आपूर्तिबाट चलाउन अनुमति दिन्छ जबकि VFD सर्भिसिङको लागि अलग गरिएको छ। The bypass is designed for off-load transfer: motor must be stopped before switching between VFD and bypass modes. एकीकृत विद्युतीय र मेकानिकल इन्टरलकिङले ड्राइभ आउटपुट टर्मिनलहरूमा मुख्य शक्तिको अनजानमा ब्याक-फिडिङ रोक्छ, जसले विनाशकारी क्षति निम्त्याउँछ। एक वैकल्पिक स्वचालित बाइपास कन्फिगरेसनले VFD यात्रामा सिमलेस ड्राइभ-टु-मेन ट्रान्सफर व्यवस्थापन गर्न प्रोग्रामेबल तर्क रिले वा सानो PLC प्रयोग गर्दछ, महत्वपूर्ण अनुप्रयोगहरूमा प्रक्रिया निरन्तरता कायम राख्छ।

बहु-मोटर र सिंक्रोनाइज्ड कन्फिगरेसनहरू

एप्लिकेसनहरूका लागि जहाँ धेरै मोटरहरूले एकल ड्राइभ (अनुक्रमिक शुल्क) साझा गर्नुपर्छ, क्याबिनेटले PLC- आधारित अनुक्रम तर्कको साथ प्रति-मोटर आउटपुट सम्पर्ककर्ताहरू समावेश गर्दछ। बहु-मोटर अनुप्रयोगहरूका लागि सिङ्क्रोनाइज गति चाहिन्छ — जस्तै जुम्ल्याहा कन्भेयरहरू वा मल्टि-फ्यान एयर-कूल्ड कन्डेन्सरहरू — व्यक्तिगत आउटपुट इन्भर्टरहरू सामान्य DC बसबाट चलाइन्छ वा मास्टर/स्लेभ स्पीड र टर्क नियन्त्रणको साथ उच्च-गति अन्तर-ड्राइभ संचार मार्फत सिङ्क्रोनाइज गरिन्छ।

नियन्त्रण इन्टरफेस, संचार, र HMI

ढोका-माउन्ट गरिएको अपरेटर इन्टरफेसले स्थानीय स्टार्ट/स्टप, स्पीड सन्दर्भ (पोटेन्टियोमिटर वा किप्याड प्रविष्टि मार्फत), मोड चयन (VFD/बाइपास/अफ), र प्रणाली स्थिति संकेत प्रदान गर्दछ। एक ग्राफिकल HMI टचस्क्रिन जटिल बहु-मोटर वा प्रक्रिया-लूप अनुप्रयोगहरूका लागि उपलब्ध छ, वास्तविक-समय अपरेटिङ प्यारामिटरहरू, प्रवृत्ति डेटा, अलार्म लगहरू, र ऊर्जा खपत मेट्रिक्सहरू प्रदर्शन गर्दछ।

सञ्चार पोर्टहरूले सबै प्रमुख औद्योगिक प्रोटोकलहरूलाई समर्थन गर्दछ: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, र BACnet। ड्राइभले पर्यवेक्षक SCADA, DCS, वा BMS लाई विस्तृत डेटा सेट — गति, वर्तमान, टर्क, पावर, DC बस भोल्टेज, तापक्रम, चल्ने घण्टा, र ऊर्जा खपत — उजागर गर्छ। रिमोट स्टार्ट/स्टप र स्पीड सन्दर्भ आदेशहरू स्वीकार गरिन्छ, मुटुको धड्कन टाइमआउट र कन्फिगर योग्य फलब्याक रणनीतिहरू यदि संचार हराएको छ भने।

घेरा र वातावरणीय डिजाइन

फ्लोर-स्ट्यान्डिङ क्याबिनेट 1.5mm देखि 2.0mm जस्ती वा स्टेनलेस स्टील पाना, लगातार वेल्डेड र पाउडर लेपित गरिएको छ। IP42 देखि IP65 सूट साइट सर्तहरू सुरक्षा मूल्याङ्कन:

●  IP42/IP43: भित्री विद्युतीय कोठा र मोटर नियन्त्रण केन्द्रहरू

●  IP54/IP55: धुलो-प्रवण औद्योगिक वातावरण, पम्प स्टेशनहरू, र अर्ध-खुलाएका स्थानहरू

●  IP65: वर्षा र धुलोको जोखिमको साथ बाहिरी स्थापना

थर्मल व्यवस्थापनले प्राकृतिक संवहनको गणना गरिएको संयोजन प्रयोग गर्दछ, तापक्रम-नियन्त्रित फ्यानहरूसँग फिल्टर गरिएको जबरजस्ती हावा भेन्टिलेसन, र, उच्च-शक्ति वा उच्च-परिवेश स्थापनाहरूमा, एयर-टु-एयर ताप एक्सचेन्जरहरू वा वातानुकूलित एकाइहरू। क्याबिनेटको आन्तरिक तापक्रम वृद्धिलाई VFD निर्माताको अधिकतम परिचालन तापक्रम, सामान्यतया 40°C देखि 50°C परिवेश derating को आधारमा गणना गरेर प्रमाणित गरिन्छ।

परीक्षण र प्रमाणीकरण

प्रत्येक VFD क्याबिनेटले परिभाषित कारखाना स्वीकृति परीक्षणबाट गुज्र्छ: पावर-सर्किट निरन्तरता र इन्सुलेशन प्रतिरोध, VFD प्यारामिटर अपलोड र अनुमोदित प्यारामिटर तालिका विरुद्ध प्रमाणिकरण, नियन्त्रण वायरिङ पोइन्ट-टु-पोइन्ट, स्टार्ट/स्टपको कार्यात्मक सिमुलेशन, गति नियन्त्रण, बाइपास ट्रान्सफर (जहाँ फिट गरिएको छ), र सुरक्षा इन्टरलक भरिफिकेसन। पूर्ण FAT कागजात प्रदान गरिएको छ। क्याबिनेट IEC 61439-1/2 मा डिजाइन र निर्माण गरिएको छ, सबै अवयवहरू CE-चिन्हांकित र आवश्यक भएमा UL प्रमाणीकरण उपलब्ध छन्।

बारम्बार सोधिने प्रश्नहरू

Q1: VFD र VFD नियन्त्रण प्यानल किन्नुमा के फरक छ?

एक स्ट्यान्डअलोन VFD लाई पूर्ण स्थापनाको लागि अतिरिक्त कम्पोनेन्टहरू चाहिन्छ: अपस्ट्रिम सर्किट ब्रेकर वा फ्यूजहरू, लाइन र लोड रिएक्टरहरू, लामो केबल रनहरूको लागि आउटपुट फिल्टरहरू, ड्राइभ सेवाको क्रममा प्रक्रिया निरन्तरता आवश्यक भएमा बाइपास सर्किट, र थर्मल व्यवस्थापनको साथ घेरा। VFD कन्ट्रोल प्यानलले यी सबैलाई एकीकृत गर्दछ — पूर्व-इन्जिनियर, पूर्व-तार, र पूर्व-परीक्षण — एउटै सभामा। यसले अन-साइट डिजाइन अज्ञातहरू हटाउँछ, स्थापना समय घटाउँछ, र पूर्ण मोटर ड्राइभ प्रणालीको लागि एकल बिन्दु वारेन्टी प्रदान गर्दछ।

Q2: कुन शक्ति मूल्याङ्कन र भोल्टेजहरू उपलब्ध छन्?

मानक कन्फिगरेसनहरू 0.75kW देखि 630kW सम्म 380V, 400V, 480V, र 690V थ्री-फेज आपूर्तिहरूमा कभर गर्दछ। अनुरोधमा उच्च पावर मूल्याङ्कनहरू उपलब्ध छन्। प्रत्येक क्याबिनेट तपाईले प्रदान गर्नुहुने विशिष्ट मोटर नेमप्लेट डेटाको लागि बनाइएको छ — पावर, भोल्टेज, पूर्ण लोड वर्तमान, र कर्तव्य।

Q3: मोटर केबल क्याबिनेट र मोटर बीच कति टाढा चल्न सक्छ?

केबल लम्बाइ सीमा आउटपुट फिल्टर स्थापना मा निर्भर गर्दछ। फिल्टरिङ बिना, VFD निर्माताले सामान्यतया केबल रन 50m मा सीमित गर्दछ। एक dV/dt फिल्टरले यसलाई लगभग 150m सम्म विस्तार गर्दछ। साइन फिल्टरले केबल 300m भन्दा माथि चल्न अनुमति दिन्छ र पनडुब्बी पम्पहरू र अज्ञात वा पुरानो घुमाउरो इन्सुलेशन भएका मोटरहरूका लागि कडा रूपमा सिफारिस गरिन्छ। हामी तपाईंको स्थापना डाटाको आधारमा उपयुक्त आउटपुट फिल्टर चयन गर्नेछौं।

Q4: क्याबिनेटले धेरै मोटरहरू नियन्त्रण गर्न सक्छ?

हो, धेरै कन्फिगरेसनहरूमा: अनुक्रमिक कर्तव्य (एउटा VFD, धेरै मोटरहरू, सक्रिय मोटर चयन गर्ने आउटपुट कन्ट्याक्टरहरू सहित एक पटकमा मात्र चल्छ), सिंक्रोनस बहु-मोटर (एउटा क्याबिनेटमा धेरै VFD हरू DC बस साझेदारी गर्दै वा मास्टर/स्लेभ स्पीड मिलानको लागि सञ्चार), वा स्वतन्त्र नियन्त्रणमा (बहु क्याबिनेटमा)। हामीलाई तपाईंको आवेदन बताउनुहोस् र हामी सही टोपोलोजी इन्जिनियर गर्नेछौं।

Q5: VFD कन्ट्रोल प्यानल मेरो प्लान्ट SCADA वा DCS सँग कसरी एकीकृत हुन्छ?

VFD को सञ्चार पोर्ट — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, वा BACnet — तपाईंको सुपरभाइजरी प्रणालीमा सिधै जडान हुन्छ। सबै परिचालन डेटा, अलार्म, र निदान उपलब्ध छन्। दुई-तर्फी नियन्त्रण (रिमोट स्टार्ट/स्टप, स्पीड सन्दर्भ) समर्थित छ, यदि नेटवर्क असफल भएमा सुरक्षित सञ्चालन सुनिश्चित गर्न कन्फिगर योग्य संचार-हानि व्यवहारको साथ।

Q7: क्याबिनेटलाई के मर्मतसम्भार चाहिन्छ?

नियमित मर्मतसम्भार सीधा छ: अर्ध-वार्षिक सफाई वा भेन्टिलेसन फिल्टरहरूको प्रतिस्थापन, पावर टर्मिनेसनहरूको वार्षिक थर्मोग्राफिक निरीक्षण, र बाइपास सर्किट र सुरक्षा इन्टरलकहरूको वार्षिक कार्यात्मक परीक्षण। VFD सँग यसको DC लिङ्क क्यापेसिटरहरू र कूलिङ फ्यानहरूको लागि निर्दिष्ट सेवा जीवन छ - सामान्यतया 5 देखि 10 वर्ष अपरेटिङ अवस्थाहरूमा निर्भर गर्दछ - र यी बदल्न सकिने कम्पोनेन्टहरू हुन्। पूर्ण मर्मत तालिकाहरू सञ्चालन पुस्तिकामा दस्तावेज गरिएको छ।

Q8: क्याबिनेट धुलो वा उच्च-तापमान वातावरणमा काम गर्न सक्छ?

हो। एन्क्लोजर सुरक्षा मूल्याङ्कन र थर्मल व्यवस्थापन रणनीति तपाईंको साइट सर्तहरूको आधारमा चयन गरिन्छ। धुलो वातावरणको लागि, IP55 वा IP65 फाइन-फिल्ट्रेशन इनटेक फिल्टरहरू निर्दिष्ट गरिएको छ। 40 डिग्री सेल्सियस भन्दा माथिको परिवेशको तापक्रमको लागि, VFD derating, क्याबिनेट एयर कन्डिसन, वा एयर-टु-वाटर ताप एक्सचेन्जरहरूले सुरक्षित आन्तरिक अवस्थाहरू सुनिश्चित गर्दछ। हामी इन्जिनियरिङ चरणको दौडान तपाईंको साइट डेटाको मूल्याङ्कन गर्नेछौं र उपयुक्त वातावरणीय कठोरता प्रस्ताव गर्नेछौं।

M5 ग्राहक स्पटलाइट

एक क्षेत्रीय जल उपयोगिता - पम्प स्टेशन आधुनिकीकरण कार्यक्रम

पृष्ठभूमि

दक्षिण अमेरिकाको एक क्षेत्रीय जल उपयोगिताले यसको वितरण नेटवर्कमा ६० भन्दा बढी बोरहोल र बूस्टर पम्प स्टेशनहरू सञ्चालन गर्यो, लगभग २० लाख जनसंख्यालाई सेवा दिँदै। धेरै पम्प स्टेशनहरू दशकौं पुराना थिए, फ्लो कन्ट्रोलको लागि थ्रॉटलिंग भल्भहरू सहित स्थिर-गति प्रत्यक्ष-अन-लाइन स्टार्टरहरू प्रयोग गरेर। युटिलिटीले बढ्दो ऊर्जा लागत, पानीको हथौडा र मेकानिकल तनावबाट बारम्बार पम्प र पाइपवर्क विफलता, र अप्रचलित नियन्त्रण हार्डवेयरको लागि प्रतिस्थापन पार्ट्स सोर्सिङमा बढ्दो कठिनाईको सामना गर्यो।

चुनौती

उपयोगिताले आफ्नो पम्प स्टेशनहरूलाई VFD नियन्त्रणको साथ एक चरणबद्ध कार्यक्रममा आधुनिकीकरण गर्न चुनेको छ, पहिले २० वटा ठूला स्टेशनहरूलाई लक्षित गर्दै। प्रत्येक स्टेशनले समान प्रोफाइल प्रस्तुत गर्‍यो: दुई देखि चार ड्यूटी/स्ट्यान्डबाइ पम्प सेटहरू (45kW देखि 200kW), लामो मोटर केबल रन (प्रायः 150m देखि पनडुब्बी बोरहोल पम्पहरू), दुर्गम स्थानहरूमा धुलो अर्ध-आउटडोर वातावरण, र जटिल प्रणाली मर्मतका लागि साइटमा सीमित विद्युतीय समर्थन।

विशेष बाधाहरू समावेश:

● VFD समाधानले पनडुब्बी पम्पहरूमा मोटर वाइन्डिङ इन्सुलेशनलाई कमजोर नगरी लामो केबल रनहरू समायोजन गर्नुपर्थ्यो।

●  VFD सर्भिसिङको समयमा पानी आपूर्ति कायम गर्न म्यानुअल बाइपास अनिवार्य थियो, किनकि धेरै स्टेशनहरूमा स्ट्यान्डबाइ पम्प रिडन्डन्सी थिएन।

● महँगो साइट भ्रमणहरू कम गर्न टाढाको निगरानी क्षमता आवश्यक थियो

● विद्युतीय स्थापना न्यूनतम VFD कमिसनिङ अनुभव भएका स्थानीय ठेकेदारहरूले पूरा गर्नुपर्थ्यो

किन हाम्रो VFD नियन्त्रण प्यानलहरू छान्नुहोस्?

दुबै घटक-स्रोत VFD रिट्रोफिटहरू र एकीकृत VFD नियन्त्रण प्यानलहरूको मूल्याङ्कन गरेपछि, उपयोगिताले क्याबिनेट दृष्टिकोण चयन गर्यो। फाइदाहरू स्पष्ट थिए:

●  प्रत्येक क्याबिनेटलाई फ्याक्ट्री-इन्जिनियर गरिएको आउटपुट साइन फिल्टरहरू विशेष केबल लम्बाइ र मोटर इन्सुलेशन प्रकारसँग मिलाइएको थियो, प्रतिबिम्बित तरंग भोल्टेज स्पाइकहरूबाट मोटर घुमाउने क्षतिको कुनै पनि जोखिमलाई हटाउँदै।

●  एकीकृत म्यानुअल बाइपास सर्किट, पूर्व-तार र परीक्षण गरिएको, कुनै पनि VFD सेवा घटनाको समयमा पानी आपूर्ति जारी रहनेछ भनेर उपयोगितालाई विश्वास दिलायो।

●  ढोकामा माउन्ट गरिएको HMI र पूर्ण रूपमा प्यारामिटराइज्ड VFD पम्प कर्भ डेटा, PID दबाब नियन्त्रण सेटिङहरू, र उपयोगिताको मानक सुरक्षा थ्रेसहोल्डहरूसँग फ्याक्ट्री-लोड गरिएको थियो — स्थानीय ठेकेदारहरूलाई केवल मुख्य आपूर्ति, पम्प मोटर, र दबाव ट्रान्सड्यूसर जडान गरेर प्रत्येक क्याबिनेट कमिसन गर्न सक्षम पार्दै।

●  प्रत्येक क्याबिनेटमा रहेको GPRS/4G रिमोट मोनिटरिङ मोड्युलहरूले परिचालन डेटा — प्रवाह, दबाब, ऊर्जा खपत, चल्ने समय, अलार्म स्थिति — सिधै उपयोगिताको केन्द्रीय SCADA प्लेटफर्ममा पठाउँछन्।

फाइन-फिल्ट्रेशन इनटेकहरू र सनशेड क्यानोपीहरू सहितको IP55-मूल्याङ्कन गरिएको घेराहरू धुलो, खुला पम्प स्टेशन वातावरणमा उपयुक्त छन्।

परिनियोजन

बीस VFD क्याबिनेटहरू (45kW देखि 200kW) निर्माण गरिएका थिए, प्रत्येकमा आउटपुट साइन फिल्टर, म्यानुअल बाइपास, IP55 एन्क्लोजर, GPRS रिमोट टेलिमेट्री, र पूर्व-कन्फिगर गरिएको PID दबाब नियन्त्रण। क्याबिनेटहरू पूर्ण, कारखाना-परीक्षण एकाइहरूको रूपमा पठाइयो। स्थानीय विद्युतीय ठेकेदारहरूले १० महिनाको कार्यक्रममा क्रमबद्ध रूपमा क्याबिनेटहरू स्थापना र सञ्चालन गरे। रिमोट कमिसनिङ समर्थन पहिलो तीन स्टेशनहरूको लागि भिडियो लिङ्क मार्फत निर्माताका इन्जिनियरहरूद्वारा प्रदान गरिएको थियो; त्यसपछिका स्टेशनहरू स्थानीय टोलीहरूले मानकीकृत कागजातहरू प्रयोग गरेर स्वतन्त्र रूपमा कमिसन गरेका थिए।

परिणामहरू

20 आधुनिक स्टेशनहरूमा ऊर्जा खपत अघिल्लो थ्रॉटलिङ-भल्भ सञ्चालनको तुलनामा औसत 32% ले घट्यो, VFDs ले पम्प गतिलाई प्रणालीको मागसँग ठीकसँग मेल खान्छ।

पम्प र पाइपवर्क मर्मत लागत उल्लेखनीय रूपमा घट्यो: पानी हथौडा घटनाहरू हटाइयो, र पम्प असर र सिल जीवन सफ्ट-स्टार्ट र्याम्पिङ मार्फत विस्तार गरियो।

साइन फिल्टर स्पेसिफिकेशनलाई मान्य गर्दै २५० मिटरसम्म केबल चलेको २० वटा स्टेशनहरूमा एउटा पनि मोटर इन्सुलेशन फेल भएको छैन।

उपयोगिताको केन्द्रीय अपरेसन टोलीले अब एकल SCADA ड्यासबोर्डबाट सबै 20 स्टेशनहरू निगरानी गर्दछ, कुनै पनि पम्प यात्रा वा दबाव विचलनको लागि स्वचालित एसएमएस अलार्महरू प्राप्त गर्दै — प्रतिक्रियाशील साइट भ्रमणहरू 60% भन्दा बढी घटाउँदै।

पहिलो चरणको सफलताले कार्यक्रमलाई बाँकी ४० पम्प स्टेशनहरूमा विस्तार गर्न, समान VFD क्याबिनेट स्पेसिफिकेशनमा मानकीकरण गर्न र सम्पूर्ण नेटवर्कमा एकसमान मर्मत प्रशिक्षण र स्पेयर पार्ट्स सूची सक्षम पार्दै उपयोगितालाई नेतृत्व गरेको छ।
