एकल-गन EV होम चार्जर 7KW

7kW (एकल-फेज) देखि 22kW (तीन-चरण) पावर मूल्याङ्कनका लागि निर्मित, CSIVEI कारखानाको एकल-गन EV होम चार्जर 7KW ले भित्ता, स्तम्भ वा संरचनात्मक स्तम्भहरूमा सिधै स्थापना गर्दछ — जमिनमा ठाउँको आवश्यकताहरू हटाउँदै र पार्किङ क्षेत्रहरूलाई अबाधित राख्छ। स्लीक, IP55-रेटेड एन्क्लोजरमा चार्जिङ केबललाई सफा र जमिनबाट बाहिर राखेर एकीकृत केबल होल्स्टर भएको टाइप २ कनेक्टर राखिएको छ। प्रयोगकर्ताहरूले निर्मित RFID रिडर वा एक साथी स्मार्टफोन एप मार्फत प्रमाणीकरण गर्छन्, जबकि OCPP 1.6J जडानले चार्जरलाई रिमोट निगरानी, ​​सत्र रिपोर्टिङ, र गतिशील लोड व्यवस्थापनको लागि प्रमुख ब्याकएन्ड प्लेटफर्महरूमा लिङ्क गर्दछ। विस्तृत विद्युतीय सुरक्षा प्रकार A + 6mA DC-संवेदनशील अवशिष्ट वर्तमान सुरक्षा, ओभरकरेन्ट र ओभरभोल्टेज सेफगार्डहरू, र आपतकालीन स्टप प्रकार्य मार्फत डेलिभर गरिन्छ। उपयुक्त पर्खालहरू नभएका साइटहरूका लागि, वैकल्पिक फ्लोर-स्ट्यान्डिङ पेडेस्टल सहायकले समान एकाइलाई कुनै आन्तरिक परिमार्जन नगरी पातलो स्तम्भ-माउन्ट गरिएको चार्जरमा रूपान्तरण गर्छ। चाहे निजी निवास, कर्मचारी पार्किङ बे, वा अतिथि पार्किङ स्पेस होस्, सिंगल-गन EV होम चार्जर 7KW ले रातारात भरपर्दो र न्यूनतम पूर्वाधार जटिलताका साथ कार्यस्थल चार्जिङ प्रदान गर्दछ।

उत्पादन अनुप्रयोगहरू

स्थानहरूमा जहाँ सरलता, कम लागत, र स्पेस दक्षता प्रमुख हो, एकल-गन EV होम चार्जर 7KW ले एक विवेकी भित्ता-माउन्ट चार्जिङ पोइन्ट प्रदान गर्दछ। यसलाई अवस्थित संरचनाहरूमा स्थापित गर्न सकिन्छ वा अधिकतम लचिलोपनको लागि वैकल्पिक पेडेस्टलको साथ तैनात गर्न सकिन्छ।

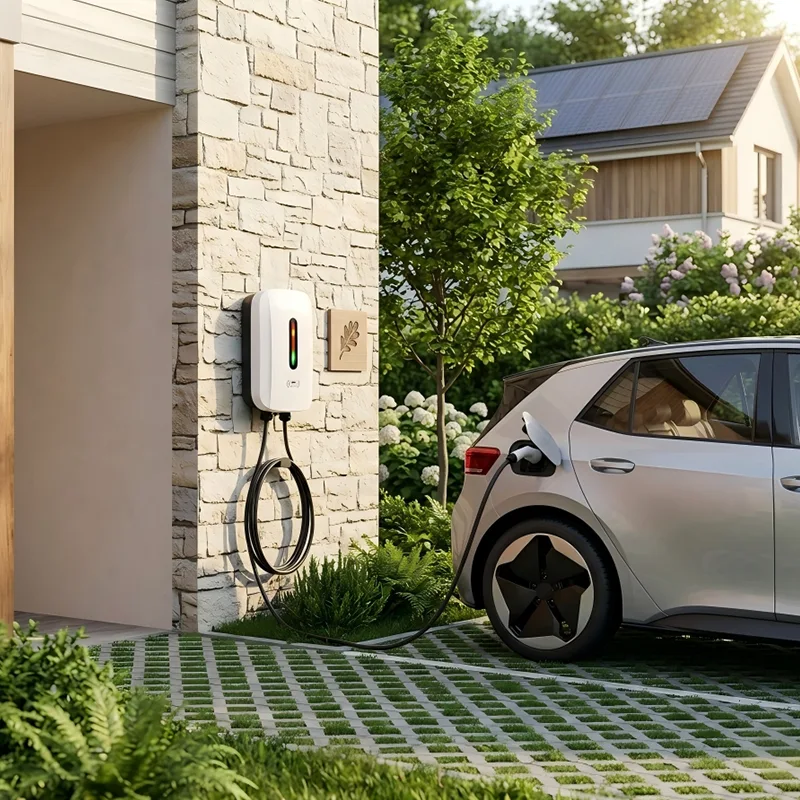

निजी निवास र ग्यारेज

समर्पित अफ-स्ट्रिट पार्किङ भएका घर मालिकहरूले यो चार्जरलाई ग्यारेजको भित्ता वा बाहिरी घरको भित्तामा माउन्ट गर्न सक्छन्। यसले मानक घरेलु बिजुली आपूर्ति प्रयोग गरेर 7kW वा उपयुक्त गाडीहरूको लागि 22kW सम्म पूरा रातभरको चार्ज प्रदान गर्दछ। स्लिम प्रोफाइलले स्थापनालाई सफा राख्छ, जबकि RFID वा एप नियन्त्रणले परिवारका सदस्यहरूलाई प्रयोग गर्न प्रतिबन्ध लगाउँछ।

अपार्टमेन्ट र कन्डोमिनियम पार्किंग

बहु-बस्ने भवनहरूले समर्पित तहखाने वा कभर पार्किङ बेहरूमा व्यक्तिगत बासिन्दाहरूलाई पर्खाल-माउन्ट चार्जरहरू तोक्न सक्छन्। चार्जर सजिलै संग कंक्रीट स्तम्भ वा विभाजन पर्खाल मा स्थापित छ। भवनको OCPP ब्याकइन्डसँगको एकीकरणले प्रति-निवासी ऊर्जा बिलिङ र बहु ​​​​इकाइहरूमा लोड सन्तुलन सक्षम बनाउँछ, भवनको मुख्य आपूर्ति कहिल्यै ओभरलोड नहुने सुनिश्चित गर्दै।

कार्यस्थल कर्मचारी चार्ज

कार्यालयहरू र व्यापार पार्कहरूले पार्किङ स्पेसको त्याग नगरी मूल्यवान कर्मचारी लाभको रूपमा EV चार्जिङ प्रदान गर्न सक्छन्। कार पार्कको परिधिमा वा संरचनात्मक स्तम्भहरूमा पर्खाल-माउन्ट गरिएको एकाइहरूले प्रत्येक एक समर्पित खाडी सेवा गर्दछ। कर्मचारीहरूले कामको दिनमा प्लग इन गर्छन्, र चार्जरको स्मार्ट समयतालिका सुविधाहरूले सौर्य उत्पादन घण्टा वा अफ-पीक ट्यारिफ विन्डोहरूमा चार्जिङलाई प्राथमिकता दिन सक्छ।

खुद्रा र आतिथ्य अतिथि चार्ज

होटल, रेस्टुरेन्ट र किनमेल केन्द्रहरूले न्यूनतम अवरोधका साथ अतिथि EV चार्ज थप्न सक्छन्। भित्ता-माउन्टिङले चार्जरलाई ग्राहकको पार्किङ बेको टाउकोमा व्यवस्थित रूपमा राख्छ। चार्जरलाई स्टाफ कुञ्जी कार्ड वा सशुल्क सत्रहरूको लागि QR कोड मार्फत नि:शुल्क पहुँचको लागि कन्फिगर गर्न सकिन्छ, सबै मानक OCPP प्लेटफर्म मार्फत व्यवस्थित गरिन्छ।

खुल्ला चिट्ठाका लागि पेडेस्टल डिप्लोइमेन्ट

पर्खाल बिनाको खुला-एयर पार्किङ क्षेत्रहरूमा, वैकल्पिक पेडेस्टल किटले उही भित्ता-माउन्ट इकाईलाई स्लिम, फ्रीस्ट्यान्डिङ चार्जरमा रूपान्तरण गर्दछ। यो उपनगरीय खुद्रा पार्कहरू, फुर्सत केन्द्रहरूमा आगन्तुक पार्किंग, र ड्राइभवेहरू जहाँ पर्खाल माउन्टिङ अव्यावहारिक छ को लागी आदर्श हो। एउटै साइटमा पर्खाल र पेडेस्टल कन्फिगरेसनहरूको मिश्रित प्रयोगले खरीद जटिलता कम गर्दछ।

प्राविधिक गहिरो डाइभ

सिंगल-गन EV होम चार्जर 7KW ले कम्प्याक्ट, IP55-रेटेड एन्क्लोजरलाई उन्नत कन्ट्रोल इलेक्ट्रोनिक्स र पूर्ण कनेक्टिभिटीसँग जोड्छ, जसले यसलाई कुनै पनि EV चार्जिङ नेटवर्कको लागि लचिलो बिल्डिंग ब्लक बनाउँछ।

कुशल पावर वितरण र अनुपालन

चार्जरले IEC 61851-1 मोड 3 अनुसार सिंगल-फेज 7kW (230V, 32A) वा थ्री-फेज 11kW/22kW (400V, 16A/32A) डेलिभर गर्दछ। अनबोर्ड कन्ट्रोलरले कन्ट्रोल पायलट कम्युनिकेसन ह्यान्डल गर्छ, सवारी साधनको चार्जबोर्डमा उपलब्ध अधिकतम वर्तमान चार्ज समायोजन गर्दछ। एकाइ क्षेत्रीय ग्रिड मानकको लागि पूर्व-कन्फिगर गरिएको छ, लोड व्यवस्थापन परिदृश्यहरूको लागि ब्याकइन्ड मार्फत पहुँचयोग्य अधिकतम वर्तमान सेटिङको साथ।

स्तरित विद्युतीय सुरक्षा

IEC 62955 को अनुपालनमा समर्पित 6mA DC-संवेदनशील पत्ता लगाउने मोड्युलसँग मिलाएर Type A अवशिष्ट वर्तमान यन्त्र मार्फत सुरक्षा सुनिश्चित गरिन्छ। यसले शुद्ध DC गल्ती धाराहरूबाट जोगाउँछ जसले मानक Type A RCDs लाई अन्धो पार्न सक्छ, आधुनिक विद्युतीय सवारीहरूको लागि महत्त्वपूर्ण आवश्यकता। Overcurrent, overvoltage, undervoltage, र सर्ज सुरक्षा उपकरणहरू मुख्य पावर पथमा एकीकृत छन्। मोटर चालित रिलेले कुनै पनि गल्ती अवस्थामा आउटपुट विच्छेद गर्दछ, र फ्रन्ट-प्यानल आपतकालीन स्टप बटनले अतिरिक्त म्यानुअल अलगाव बिन्दु प्रदान गर्दछ।

हार्डवेयर निर्माण र वातावरणीय लचिलोपन

घेरालाई UV-प्रतिरोधी पाउडर-कोटेड फिनिशको साथ ग्याल्भेनाइज्ड स्टिलबाट बनाइएको छ, पानी र धुलो प्रवेशको लागि IP55 र मेकानिकल प्रभावको लागि IK10 मा परीक्षण गरिएको छ। यो ढाकिएको वा खुला बाहिरी स्थानहरूमा स्थापनाको लागि उपयुक्त छ, -30°C देखि +55°C सम्म विश्वसनीय रूपमा सञ्चालन हुन्छ। आन्तरिक इलेक्ट्रोनिक्सहरू आर्द्रता र संक्षेपणको प्रतिरोध गर्न अनुरूप लेपित हुन्छन्। माउन्टिंग कोष्ठकले कंक्रीट, ईंट, वा संरचनात्मक इस्पातमा सुरक्षित संलग्नतालाई अनुमति दिन्छ; सफा लुकको लागि पछाडि वा तल अनुमति लुकेका तारहरूबाट केबल प्रविष्टि विकल्पहरू।

प्रयोगकर्ता इन्टरफेस र जडान

एक उच्च चमक एलईडी स्थिति रिंग वा वैकल्पिक LCD डिस्प्ले एक नजर मा स्पष्ट चार्ज स्थिति दिन्छ। एक ISO 14443-अनुरूप RFID रिडरले पहुँच नियन्त्रण प्रदान गर्दछ, वैकल्पिक रूपमा स्मार्टफोन एप अन्तरक्रियाको लागि ब्लुटुथ वा Wi-Fi सँग जोडी। इम्बेडेड OCPP 1.6J (2.0.1 मा अपग्रेड गर्न सकिने) स्ट्याकले इथरनेट, Wi-Fi, वा एक एकीकृत 4G मोडेम मार्फत नेटवर्क व्यवस्थापन प्रणालीहरूमा जडान गर्दछ। सुविधाहरूमा रिमोट स्टार्ट/स्टप, वास्तविक-समय सत्र डेटा, फर्मवेयर अद्यावधिकहरू, र स्मार्ट चार्जिङ तालिकाहरू समावेश छन्। अफलाइन लेनदेन बफरिङले कुनै पनि सत्र डेटा नहराएको सुनिश्चित गर्दछ यदि जडान अस्थायी रूपमा घट्छ।

केबल व्यवस्थापन र एर्गोनोमिक्स

एर्गोनोमिक कनेक्टरको साथ ५ मिटर टाइप २ केबल (टाइप १ विकल्प उपलब्ध छ) स्थायी रूपमा टेदर गरिएको छ। एक एकीकृत साइड होल्स्टरले प्रयोगमा नभएको बेला कनेक्टरलाई सुरक्षित रूपमा डक गर्छ, केबललाई जमिन र बेलाई सफा राखेर। होल्स्टर डिजाइनले प्लगलाई आरामदायी खडा उचाइमा राख्छ, जडानको समयमा तनाव कम गर्दछ।

लचिलो लोड र ऊर्जा व्यवस्थापन

चार्जरले Modbus RTU/TCP मार्फत स्थानीय लोड व्यवस्थापनलाई समर्थन गर्दछ, यसलाई साइट-स्तर नियन्त्रकहरू, सौर्य इन्भर्टरहरू, वा ब्याट्री भण्डारण प्रणालीहरूसँग एकीकृत गर्न अनुमति दिन्छ। बहु-चार्जर स्थापनाहरूमा, एक समूह नियन्त्रकले कुल साइटको माग, स्ट्यागर चार्जिङ सत्रहरू, वा सौर्य स्व-उपभोगलाई प्राथमिकता दिन सक्छ। यो भविष्य-प्रूफिङले महँगो ग्रिड अपग्रेडको आवश्यकता बिना नै बढ्दो EV संख्याहरू समायोजन गर्दछ।

वैकल्पिक पेडेस्टल रूपान्तरण

तातो डिप गैल्भेनाइज्ड स्टिल पेडेस्टल किट चार्जर एकाइमा कुनै पनि परिमार्जन बिना फिट गर्न सकिन्छ। पेडेस्टलले एक एकीकृत केबल च्यानल र भारी शुल्क फ्लोर प्लेटको साथ स्तम्भ प्रदान गर्दछ। यसले भित्ता-माउन्ट चार्जरलाई समतल सतह उपलब्ध भएको ठाउँमा राख्न अनुमति दिन्छ, विभिन्न साइट अवस्थाहरूमा उत्पादन विशिष्टतालाई एकताबद्ध गर्दै।

बारम्बार सोधिने प्रश्नहरू

Q1: कुन पावर स्तरहरू उपलब्ध छन् र मेरो कार कति छिटो चार्ज हुनेछ?

सिंगल-गन ईभी होम चार्जर ७ केडब्ल्यू ७ किलोवाट (एकल चरण), ११ केडब्ल्यू (थ्री-फेज), र २२ किलोवाट (थ्री-फेज) कन्फिगरेसनमा उपलब्ध छ। वास्तविक चार्जिङ गति तपाईंको गाडीको अनबोर्ड चार्जरमा निर्भर गर्दछ। 7kW अनबोर्ड चार्जरको साथ एक सामान्य EV ले 7kW मा प्रति घण्टा लगभग 40-50 किलोमिटर दायरा प्राप्त गर्नेछ, वा गाडीले 11kW वा 22kW थ्री-फेज चार्जिङलाई समर्थन गर्दछ भने छिटो।

Q2: के यो चार्जर अतिरिक्त सुरक्षा बिना बाहिर स्थापना गर्न सकिन्छ?

हो। IP55-मूल्याङ्कन गरिएको घेराले वर्षा, धुलो, र UV एक्सपोजरको सामना गर्दछ। यो वर्षभर बाहिर सञ्चालन गर्नको लागि बनाइएको हो, आर्द्रता प्रतिरोध गर्न कन्फर्मली लेपित इलेक्ट्रोनिक्सको साथ। पछाडि केबल प्रविष्टि संग एक साधारण भित्ता माउन्ट स्थापना पूर्ण मौसम सुरक्षा प्रदान गर्दछ।

Q3: यदि मसँग उपयुक्त पर्खाल छैन भने के हुन्छ?

एक वैकल्पिक फ्लोर-स्ट्यान्डिङ पेडेस्टल किट उपलब्ध छ। पेडेस्टलले एउटै चार्जर इकाई प्रयोग गर्दछ र केवल कंक्रीट प्याडमा बोल्ट गर्दछ। यसले तपाइँलाई एउटै चार्जर मोडेललाई एउटै परियोजना भित्र भित्ता-माउन्ट र फ्रीस्ट्यान्डिङ अनुप्रयोगहरूमा प्रयोग गर्न अनुमति दिन्छ।

Q4: के म चार्जर र ऊर्जाको बिल कसले प्रयोग गर्छ भनेर नियन्त्रण गर्न सक्छु?

हो। एकीकृत RFID रिडर वा साथी एपले प्रयोगकर्ता प्रमाणीकरण सक्षम बनाउँछ। OCPP ब्याकइन्ड मार्फत, तपाईंले व्यक्तिगत शुल्कहरू सेट गर्न सक्नुहुन्छ, प्रति प्रयोगकर्ताको खपत ट्र्याक गर्न सक्नुहुन्छ, र बिलिङ रिपोर्टहरू उत्पन्न गर्न सक्नुहुन्छ। निजी स्थापनाहरूको लागि, RFID कार्डहरूको एक साधारण सेतोसूची आवश्यक छ।

Q5: चार्जरले सौर्य वा अफ-पीक चार्जिङलाई समर्थन गर्छ?

सिंगल-गन EV होम चार्जर 7KW ले OCPP स्मार्ट चार्जिङ प्रोफाइलहरू र स्थानीय ऊर्जा व्यवस्थापन प्रणालीहरूसँग मोडबस एकीकरणलाई समर्थन गर्दछ। यसको मतलब यो अधिक सौर्य उर्जा उपलब्ध हुँदा मात्र चार्ज गर्न प्रोग्राम गर्न सकिन्छ, वा अफ-पीक बिजुली दर विन्डोहरूमा स्वचालित रूपमा सत्रहरू अनुसूचित गर्न।

Q6: चार्जरसँग कस्ता प्रमाणपत्रहरू छन्?

चार्जर CE प्रमाणित छ र IEC 61851-1, IEC 62196, र प्रासंगिक क्षेत्रीय EMC र सुरक्षा निर्देशनहरूको पालना गर्दछ। हाम्रो उत्पादन सुविधा ISO 9001 प्रमाणित छ, र प्रत्येक एकाइले ढुवानी अघि अन्तिम विद्युतीय परीक्षण पार गर्दछ।

Q7: कस्तो मर्मत आवश्यक छ?

धेरै थोरै। हामी केबल, कनेक्टर, र घेराको वार्षिक भिजुअल निरीक्षण सिफारिस गर्छौं। अगाडिको आवरणले आन्तरिक कम्पोनेन्टहरूमा पहुँच प्रदान गर्दछ, र मोड्युलर डिजाइनको अर्थ नियन्त्रक, RFID मोड्युल, वा रिले आवश्यक भएमा तुरुन्तै बदल्न सकिन्छ। सर्भिसिङको लागि कुनै भारी उपकरण आवश्यक छैन।

एक मिश्रित-प्रयोग शहर ब्लक - आवासीय र खुद्रा चार्ज एकीकरण

पृष्ठभूमि

नयाँ विकसित सहरी छिमेकले माथिको आवासीय अपार्टमेन्टहरूको साथ भुईं फ्लोर रिटेल इकाइहरू संयुक्त। विकासकर्ता दुबै बासिन्दा र खुद्रा ग्राहकहरूका लागि साझा भूमिगत कार पार्कमा समर्पित EV चार्जिङ प्रस्ताव गर्न चाहन्थे। कार पार्कमा मानक साँघुरो खाडीहरू र धेरै संरचनात्मक स्तम्भहरू थिए तर सीमित भुइँ ठाउँ।

चुनौती

भूमिगत ग्यारेज एक सामान्य शहरी डिजाइन थियो - नियमित ग्रिडहरूमा कंक्रीट स्तम्भहरू, परिधि वरिपरि पर्खालहरू, र कडा घुम्ने क्षेत्रहरू। फ्लोर-स्ट्यान्डिङ चार्जरहरूले ट्राफिक प्रवाहमा अवरोध गर्नेछ वा मूल्यवान पार्किङ बेहरू उपभोग गर्नेछ। निकाय कर्पोरेटले कुनै पनि चार्जिङ पूर्वाधारले आगो निकासी मार्गहरू परिवर्तन नगर्ने वा उपलब्ध पार्किङ ठाउँहरूको संख्या घटाउन आवश्यक छ।

बासिन्दाहरूलाई उनीहरूको समर्पित खाडीहरूमा निजी, तोकिएको चार्जिङ चाहिन्छ, जबकि खुद्रा ठाउँहरूले सुपरमार्केट प्रवेशद्वार नजिकका केही तोकिएका आगन्तुक खाडीहरूमा भुक्तान ग्राहक चार्ज प्रस्ताव गर्न चाहन्छन्। एउटै समाधानले न्यूनतम स्थापना जटिलताको साथ दुवै प्रयोग केसहरू सेवा गर्नुपर्थ्यो।

किन सिंगल-गन वाल-माउन्ट एसी चार्जरहरू?

संरचनात्मक स्तम्भहरू र परिधि पर्खालहरूले आदर्श माउन्टिंग बिन्दुहरू प्रदान गरे। प्रत्येक बासिन्दाको तोकिएको खाडीको टाउकोमा स्तम्भमा जोडिएको एकल बन्दूक भित्ता-माउन्ट गरिएको चार्जरले शून्य फ्लोर स्पेस प्रयोग गर्‍यो। चार्जरको स्लिम, ठाडो प्रोफाइल स्तम्भको अनुहारसँग पङ्क्तिबद्ध गरिएको छ, खाडीलाई पूर्ण रूपमा प्रयोग गर्न मिल्ने र गलियारेलाई अबाधित राखेर।

सुपरमार्केट नजिकैको ग्राहक खाडीहरूको लागि, चार पर्खाल-माउन्ट एकाइहरू एक साइडवालमा स्थापना गरिएको थियो, प्रत्येकले एक चिन्हित EV बे सेवा गर्दै। यी OCPP ब्याकइन्ड मार्फत QR-कोड भुक्तानी विकल्पको साथ सार्वजनिक चार्जरहरूको रूपमा कन्फिगर गरिएको थियो, जबकि निवासी चार्जरहरूलाई निजी मोडमा सेट गरिएको थियो, RFID कुञ्जीहरू मार्फत व्यक्तिगत अपार्टमेन्ट खाताहरूमा लिङ्क गरिएको थियो।

सम्पूर्ण स्थापनाको लागि कुनै ग्राउन्ड एन्करिंग, कुनै नयाँ कंक्रीट प्याडहरू, र कुनै पार्किङ स्पेस हानि आवश्यक छैन। केबलिङ छतमा अवस्थित केबल ट्रेहरूसँगै दौडियो, प्रत्येक चार्जरमा स्तम्भहरू तल झर्दै। साइटको विद्युतीय क्षमता स्थानीय लोड कन्ट्रोलरद्वारा व्यवस्थित गरिएको थियो जसले प्रत्येक चार्जरसँग मोडबस मार्फत सञ्चार गर्‍यो, बासिन्दाहरू घर फर्कँदा साँझको समयमा कुल उच्चतम माग क्याप गर्दै।

परिनियोजन

हाम्रो एकल-गन EV होम चार्जर 7KW (टाइप 2) को 60 स्थापना गरियो। बासिन्दाहरूका लागि संरचनात्मक स्तम्भहरूमा 56 माउन्ट गरिएको थियो, र ग्राहकको प्रयोगको लागि खुद्रा क्षेत्र पर्खालमा चार। तीनवटा वैकल्पिक पेडेस्टल किटहरू मध्य-र्‍याम्प बेहरूको पङ्क्तिको लागि प्रयोग गरियो जहाँ कुनै स्तम्भ वा पर्खालहरू थिएनन्। सम्पूर्ण परियोजना भवनको विद्युतीय ठेकेदारले छ हप्तामा पार्किङ पहुँचमा न्यूनतम अवरोधको साथ पूरा गरेको थियो।

परिणामहरू

●  60 EV पार्किङ बेहरू एकल मानक पार्किङ स्पेस नगुमाई, संस्थाको प्राथमिक अवस्थालाई सन्तुष्ट पार्दै सक्रिय गरियो।

● बासिन्दाहरूले साम्प्रदायिक कतार वा साझा भुक्तानी टर्मिनलहरूको आवश्यकतालाई हटाउँदै आफ्नो अपार्टमेन्टमा सिधै बिल गरिएको निजी, सधैं उपलब्ध हुने चार्जिङ पोइन्ट प्राप्त गरे।

● खुद्रा ग्राहकहरूले सुपरमार्केटले सकारात्मक प्रतिक्रिया रिपोर्ट गर्दै किनमेलमा समय बिताउने प्रिमियम EV चार्जिङ सुविधा प्राप्त गरे।

●  विकासकर्ताले छिटो बिक्री र उच्च प्रति एकाइ मूल्यमा योगदान पुर्‍याउने सुविधालाई "EV-रेडी" को रूपमा अपार्टमेन्टहरू बजार गर्न सक्षम भयो।

● पर्खाल-माउन्ट र पेडेस्टल स्थापनाहरूमा समान उत्पादन विशिष्टताले भवनको सुविधा टोलीका लागि मर्मत र कम स्पेयर पार्ट्स भण्डारणलाई सरल बनायो।
