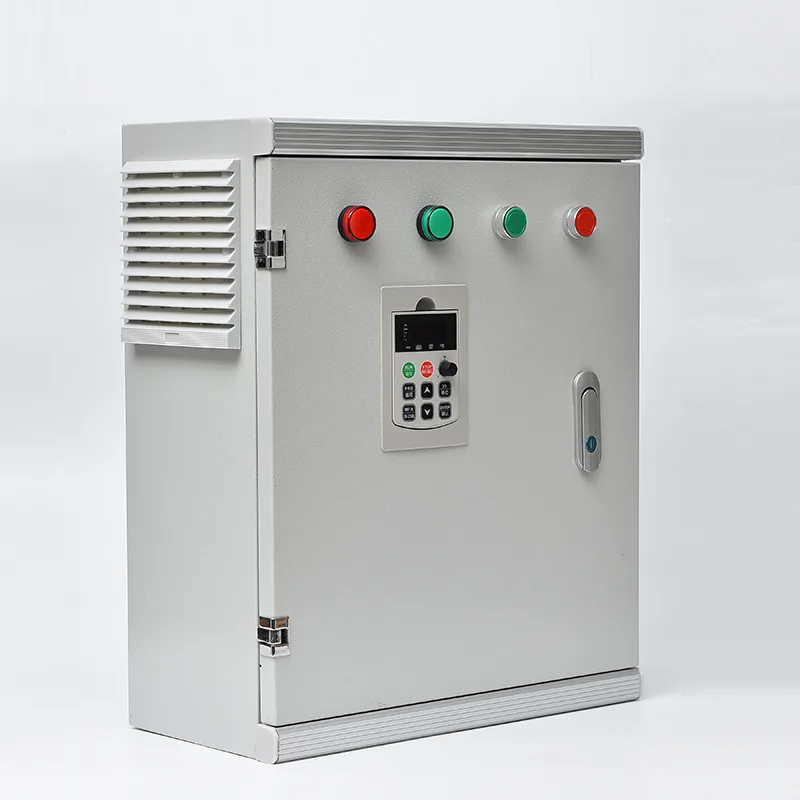

स्मार्ट सिंचाई नियन्त्रण बक्स

कन्ट्रोल बाकसले PLC वा समर्पित सिँचाइ नियन्त्रक, सर्किट ब्रेकरहरू, पम्प कन्ट्याक्टरहरू वा VFDs, भल्भ आउटपुट टर्मिनलहरू, कन्ट्रोल ट्रान्सफर्मर, र एकल पर्खाल-माउन्ट वा फ्लोर-स्ट्यान्डिङ एन्क्लोजरमा सर्ज सुरक्षालाई एकीकृत गर्दछ। यसले माटोको आर्द्रता सेन्सरहरू, वर्षा गेजहरू, तापक्रम र आर्द्रता सेन्सरहरू, प्रवाह मिटरहरू, र दबाब ट्रान्समिटरहरूबाट इनपुटहरू स्वीकार गर्दछ, त्यसपछि कन्फिगर योग्य क्षेत्रहरूमा प्रोग्राम गरिएको सिँचाइ तालिकाहरू कार्यान्वयन गर्दछ - सामान्यतया 4 देखि 120 सोलेनोइड भल्भहरू मोडेलमा निर्भर गर्दछ - या त क्रमिक रूपमा वा समूहहरूमा। पम्प स्टार्ट तर्कले मुख्य पम्प वा बूस्टर पम्पले कुनै पनि भल्भ खोल्नु अघि र सबै भल्भहरू बन्द भएपछि सुक्खा दौडने र दबाब बढ्दै जाँदा बन्द हुने सुनिश्चित गर्दछ। एक एकीकृत 4G/LoRa/Wi-Fi संचार मोड्युलले वास्तविक-समय फिल्ड डेटा र परिचालन स्थितिलाई क्लाउड प्लेटफर्ममा प्रसारण गर्दछ, जहाँ उत्पादकहरूले सिँचाइ इतिहास हेर्न, समय तालिका समायोजन गर्न, र स्मार्टफोन एप वा वेब ड्यासबोर्ड मार्फत त्रुटि अलार्महरू प्राप्त गर्न सक्छन्। बहु-च्यानल फर्टिगेसन नियन्त्रण विकल्पको रूपमा उपलब्ध छ, लक्ष्य EC र pH मानहरूमा आधारित कन्फिगर योग्य इन्जेक्शन पम्पहरू मार्फत तरल उर्वरक वा एसिडको सटीक डोज गर्न अनुमति दिँदै। घेरा बाहिरी स्थापनाको लागि ग्याल्भेनाइज्ड वा स्टेनलेस स्टीलबाट मौसम प्रतिरोधी पाउडर कोटिंगको साथ, IP55 वा माथिको मूल्याङ्कन गरिएको हो। ब्याट्री ब्याकअपको साथ सौर्य ऊर्जा अनुकूलता अफ-ग्रिड साइटहरूका लागि उपलब्ध छ, जबकि मानक एसी मोडेलहरूले 110 V देखि 415 V एकल-फेज वा तीन-चरण आपूर्तिहरू कभर गर्दछ।

आदर्श अनुप्रयोगहरू

साना बागवानी सुरुङहरू देखि विशाल बगैंचा सञ्चालनहरू सम्म, स्मार्ट सिंचाई नियन्त्रण बाकसले म्यानुअल सिँचाइ र अनुमान कार्यलाई स्वचालित, सेन्सर-संचालित पानी व्यवस्थापनले प्रतिस्थापन गर्दछ जसले बालीलाई वास्तवमा के चाहिन्छ भनेर प्रतिक्रिया दिन्छ।

कृषि सिंचाई र व्यापक फसल

ठूला-ठूला क्षेत्र बाली, बगैचा र दाखबारीहरूले बहु-जोन स्वचालित सिंचाईबाट लाभ उठाउँछन् जसले सम्पत्ति भर दर्जनौं सोलेनोइड भल्भहरू प्रबन्ध गर्दछ। नियन्त्रकले माटोको आर्द्रता थ्रेसहोल्ड, बाली वृद्धि चरण, र स्थानीय बाष्प ट्रान्सपिरेसन डेटा अनुसार पानी वितरण गर्दा स्थिर प्रणालीको दबाब कायम गर्न एक पटकमा एक-एक क्षेत्रहरू क्रमबद्ध गर्दछ। फ्लो मिटर एकीकरणले वास्तविक-समय पुष्टि प्रदान गर्दछ कि प्रत्येक सिँचाइ चक्रले इच्छित मात्रा, फ्ल्यागिङ अवरोध वा पाइप तुरुन्तै विच्छेद गरेको छ।

हरितगृह र संरक्षित बाली

हरितगृह वातावरणले सीमित बढ्दो ठाउँमा पानी र पोषक तत्वहरूको सटीक नियन्त्रणको माग गर्दछ। नियन्त्रण बाकसले वातावरणीय सेन्सरहरू - तापक्रम, आर्द्रता, प्रकाश तीव्रता, र सब्सट्रेट आर्द्रता - संग एकीकृत टाइमरको सट्टा बिरुवाको मागमा आधारित सिँचाइ ट्रिगर गर्दछ। मल्टि-च्यानल फर्टिगेशन इन्जेक्टरहरूले बन्द-लूप EC/pH नियन्त्रण अन्तर्गत तरल उर्वरक र pH समायोजकहरू डोज गर्छन्, प्रत्येक बालीले सही एकाग्रतामा सही पोषक तत्वहरू प्राप्त गरेको सुनिश्चित गर्दै। रिमोट पहुँचले उत्पादकहरूलाई एउटै स्मार्टफोनबाट धेरै ग्रीनहाउस बेहरू निगरानी गर्न अनुमति दिन्छ।

ल्यान्डस्केप र नगरपालिका हरियो ठाउँ

निकुञ्ज, खेलकुद क्षेत्र, गल्फ कोर्स, र नगरपालिका अधिकारीहरूद्वारा सञ्चालित सडकको ल्याण्डस्केपिङलाई छरिएका साइटहरूमा भरपर्दो, प्रोग्रामयोग्य सिँचाइ आवश्यक पर्दछ। कन्ट्रोल बक्सले समय-आधारित वा सेन्सर-ट्रिगर गरिएको तालिकामा धेरै सोलेनोइड भल्भ स्टेशनहरू प्रबन्ध गर्दछ, वर्षा सेन्सर इनपुटले पानीको फोहोरबाट बच्न ओसिलो मौसममा सिँचाइलाई स्वचालित रूपमा निलम्बन गर्दछ। 4G जडानले शहर सञ्चालन केन्द्रबाट केन्द्रीकृत व्यवस्थापनलाई सक्षम बनाउँछ, मर्मतसम्भार टोलीलाई प्रत्येक साइट भ्रमण गर्नको लागि आवश्यकता घटाउँछ।

सौर्य-संचालित रिमोट फार्महरू

धेरै कृषि साइटहरूमा भरपर्दो ग्रिड बिजुलीको अभाव छ। कन्ट्रोल बक्सलाई सोलार प्यानल एरे, ब्याट्री बैंक, र कम पावर DC लेचिङ सोलेनोइड भल्भ आउटपुटहरू पूर्ण स्वायत्त अफ-ग्रिड सञ्चालनका लागि कन्फिगर गर्न सकिन्छ। नियन्त्रकले पम्प स्टार्ट (सौरबाट संचालित बोरहोल वा ट्याङ्की फिडबाट), जोन गरिएको भल्भ सिक्वेन्सिङ, र डाटा ट्रान्समिशनको प्रबन्ध गर्दछ — सबै अन-साइट फोटोभोल्टिक प्रणालीद्वारा संचालित।

बागवानी, नर्सरी र विशेष बाली

कन्टेनर नर्सरीहरू, बेरी फार्महरू, र कट-फ्लावर सञ्चालनहरूले बारम्बार विभिन्न प्रकारका बालीहरू भएका साना क्षेत्रहरूलाई सिँचाइ दिन्छ, प्रत्येकलाई छुट्टै पानी दिने व्यवस्था चाहिन्छ। नियन्त्रण बाकसले स्वतन्त्र सुरु समय, रन अवधिहरू, र फर्टिगेसन रेसिपीहरूको साथ प्रति जोन प्रोग्राम गरिएको तालिकाहरूलाई समर्थन गर्दछ। माटोको आर्द्रतामा आधारित ओभरराइडले संवेदनशील बालीहरूलाई बढी पानी दिन रोक्छ, जबकि फ्रस्ट-संरक्षण स्प्रिंकलर अनुक्रमहरू तापमान सेन्सर थ्रेसहोल्डहरूद्वारा ट्रिगर गर्न सकिन्छ।

सिँचाइ जिल्ला र साम्प्रदायिक योजनाहरू

क्षेत्रहरूमा जहाँ पानी भोल्युम वा समय अनुसार व्यक्तिगत उत्पादकहरूलाई छुट्याइएको छ, नियन्त्रण बाकसले IC कार्ड वा RFID प्रयोगकर्ता प्रमाणीकरणलाई कृषि पानी मिटरिङको लागि समर्थन गर्दछ। प्रत्येक प्रयोगकर्ताको उपभोग लग इन गरी व्यवस्थापन प्लेटफर्ममा अपलोड गरिन्छ, शुल्कमा आधारित पानी आवंटन, वार्षिक निकासी सीमा, र कोटाहरू नाघिँदा स्वचालित पम्प बन्द गर्न सक्षम पार्दै।

3. प्राविधिक गहिरो डाइभ

स्मार्ट सिंचाई नियन्त्रण बाकसले पीएलसी-आधारित अनुक्रमण, बहु-सेन्सर इनपुट प्रशोधन, र औद्योगिक-ग्रेड पावर व्यवस्थापनलाई एकल कारखाना-परीक्षण घेरामा संयोजन गर्दछ, विभिन्न क्षेत्र परिस्थितिहरूमा भरपर्दो, अप्रत्याशित सिंचाई स्वचालन प्रदान गर्दछ।

नियन्त्रक कोर र प्रोग्रामिङ तर्क

नियन्त्रण बाकस एक औद्योगिक PLC वा कन्फिगर योग्य I/O संग समर्पित सिंचाई नियन्त्रक वरिपरि बनाइएको छ। नियन्त्रकले सिँचाइ कार्यक्रमहरू कार्यान्वयन गर्दछ जसले कुन क्षेत्रहरू सक्रिय हुन्छन्, कुन क्रममा, कति समयको लागि, र कुन अवस्थामा सुरु हुन्छ भनेर परिभाषित गर्दछ। समयतालिका विकल्पहरूमा समय-आधारित (विशेष दिन र समय), सेन्सर-आधारित (माटोको नमी थ्रेसहोल्ड, वर्षा पत्ता लगाउने), र अन्तराल-आधारित (हरेक N घण्टा वा दिनहरू) समावेश छन्। नियन्त्रकले पम्प स्टार्ट तर्क पनि प्रबन्ध गर्दछ: मुख्य पम्प रिले पहिलो भल्भ सोलेनोइड उर्जा हुनु अघि बन्द हुन्छ, र अन्तिम भल्भ बन्द नभएसम्म बन्द रहन्छ र मुख्य लाइन फ्लश गर्न कन्फिगर योग्य रन-अन अवधि। यो अनुक्रमले सुक्खा पम्प विरुद्ध भल्भ खोल्न रोक्छ, पानीको हथौडा अचानक सुरु र बन्द हुनबाट हटाउँछ, र पम्पलाई डेड-हेड सञ्चालनबाट बचाउँछ। बहु-क्षेत्र सञ्चालनको लागि, एक समायोज्य अन्तर-क्षेत्र ढिलाइले भल्भ ट्रान्जिसनहरू बीचमा स्थिर हुन प्रणालीको दबाबलाई अनुमति दिन्छ।

सेन्सर इनपुट र वातावरणीय निगरानी

नियन्त्रण बाकसले फिल्ड सेन्सर इनपुटहरूको दायरा स्वीकार गर्दछ: एनालग 4-20 mA वा 0-10 V संकेतहरू माटोको चिस्यान जाँचहरू, दबाब ट्रान्समिटरहरू, र प्रवाह मिटरहरूबाट; फ्लो मिटर र वर्षा गेजहरूबाट डिजिटल पल्स इनपुटहरू; फ्लोट स्विचहरू र दबाब स्विचहरूबाट डिजिटल अन/अफ इनपुटहरू; र आर्द्रता, तापक्रम, र विद्युतीय चालकता मापन गर्ने बहु-प्यारामिटर माटो सेन्सरहरूबाट RS485 Modbus RTU डाटा। कन्ट्रोलरले प्रयोगकर्ता-परिभाषित थ्रेसहोल्डहरू विरुद्ध पढाइहरू तुलना गर्दै, सबै इनपुटहरू लगातार स्क्यान गर्दछ। माटोको आर्द्रता लक्ष्यभन्दा कम भएमा सिँचाइ सुरु हुन्छ। यदि वर्षा पत्ता लाग्यो भने, निर्धारित सिंचाई निलम्बित छ। यदि प्रवाह दर अपेक्षित दायराबाट विचलित हुन्छ भने, पाइप-ब्रेक वा अवरुद्ध-एमिटर अलार्म उत्पन्न हुन्छ। सबै सेन्सर डेटा टाइम-स्ट्याम्प गरिएको छ र प्रवृत्ति विश्लेषणको लागि लग इन गरिएको छ।

भल्भ र पम्प नियन्त्रण आउटपुटहरू

भल्भ आउटपुटहरू सामान्यतया 24 VAC वा 12 VDC हुन्छन्, मानक सिंचाई सोलेनोइड भल्भहरूसँग मिल्दो। आउटपुट कन्फिगरेसनले कम पावर अफ-ग्रिड अनुप्रयोगहरूको लागि AC latching solenoids (क्षणिक पल्स खोल्न/बंद गर्न) र DC latching solenoids लाई समर्थन गर्दछ। पम्प आउटपुटहरू पम्प मोटर कन्ट्याक्टर कुण्डल वा VFD स्टार्ट आदेशको लागि मूल्याङ्कन गरिएका रिले सम्पर्कहरू हुन्। चर-स्पीड पम्पहरू प्रयोग गर्ने साइटहरूको लागि, 4-20 mA वा 0-10 V एनालग आउटपुटले प्रणाली दबाब वा प्रवाहको मागमा आधारित VFD को गति सन्दर्भ प्रदान गर्दछ। प्रत्येक आउटपुट व्यक्तिगत रूपमा फ्यूज गरिएको छ र प्रोसेसरलाई क्षति पुर्‍याउनबाट फिल्ड वायरिङ त्रुटिहरू रोक्न नियन्त्रकबाट अप्टिकल रूपमा अलग गरिएको छ।

सञ्चार र रिमोट व्यवस्थापन

नियन्त्रण बाकसमा 4G सेलुलर मोडेम, LoRa मोड्युल, Wi-Fi इन्टरफेस, वा साइट पूर्वाधारमा आधारित इथरनेट पोर्ट समावेश छ। डाटा MQTT वा HTTP प्रोटोकल प्रयोग गरेर क्लाउड प्लेटफर्ममा पठाइन्छ। प्लेटफर्मले सबै जडान गरिएका सेन्सरहरू र आउटपुटहरूको वास्तविक-समय निगरानीको लागि वेब ड्यासबोर्ड र स्मार्टफोन एप (आईओएस र एन्ड्रोइड) प्रदान गर्दछ, रिमोट तालिका समायोजन, व्यक्तिगत भल्भ वा पम्पहरूको म्यानुअल ओभरराइड, पुश सन्देश वा एसएमएस मार्फत अलार्म सूचना, र माटोको नमी, प्रवाह, दबाब, र सिंचाई घटनाहरूको ऐतिहासिक डेटा ग्राफिंग। अवस्थित SCADA प्रणाली भएका साइटहरूका लागि, नियन्त्रकले RS485 वा Modbus TCP मा Modbus RTU लाई समर्थन गर्दछ, क्लाउड तह बिना प्रत्यक्ष एकीकरणको लागि सबै I/O बिन्दुहरू र कन्फिगरेसन प्यारामिटरहरू उजागर गर्दछ।

Fertigation एकीकरण

जब वैकल्पिक फर्टिगेसन मोड्युल समावेश हुन्छ, नियन्त्रण बाकसले एक देखि चार इन्जेक्शन च्यानलहरू प्रबन्ध गर्दछ, प्रत्येक एक समर्पित खुराक पम्प वा भेन्चुरी इन्जेक्टरको साथ। नियन्त्रकले लक्ष्य उर्वर अनुपातको आधारमा आवश्यक इन्जेक्शन दर गणना गर्न सिंचाई मुख्य लाइन फ्लो मिटरलाई निगरानी गर्दछ, त्यसपछि सेटपोइन्ट कायम गर्न डोजिङ पम्पलाई परिमार्जन गर्दछ। EC/pH-नियन्त्रित कन्फिगरेसनहरूमा, सिंचाई मेनलाइन वा रिटर्न लाइनमा सेन्सरहरूले प्रतिक्रिया प्रदान गर्दछ, र नियन्त्रकले परिभाषित ब्यान्डहरूमा पोषक तत्व एकाग्रता र pH कायम राख्न PID लुप मार्फत इंजेक्शन दरहरू समायोजन गर्दछ। आन्दोलनकारी नियन्त्रण आउटपुटहरू मल स्टक ट्याङ्कीहरू मिश्रित राख्छन्।

पावर सप्लाई र अफ-ग्रिड कन्फिगरेसन

मानक नियन्त्रण बाकस एकल-चरण 110-240 VAC वा तीन-चरण 380-415 VAC मुख्य आपूर्तिबाट सञ्चालन हुन्छ। कन्ट्रोल ट्रान्सफर्मरले कन्ट्रोलर र भल्भ आउटपुटहरूको लागि 24 VAC/VDC प्रदान गर्दछ। अफ-ग्रिड कन्फिगरेसनहरूले MPPT सोलार चार्ज कन्ट्रोलर, एक PV एरे (सामान्यतया 300 W देखि 1,000 W), र गहिरो-चक्र ब्याट्री बैंक (12 V वा 24 V) लाई एकीकृत गर्दछ। नियन्त्रकले ब्याट्रीको चार्ज अवस्थालाई निगरानी गर्दछ र यदि ब्याट्री भोल्टेज प्रयोगकर्ता-परिभाषित कम-शक्ति थ्रेसहोल्डमा खस्छ भने गैर-महत्वपूर्ण भार घटाउन वा निर्धारित सिंचाई स्थगित गर्न सक्छ। DC latching solenoid भल्भहरू, जसले क्षणिक खुला/बंद पल्सको समयमा मात्र शक्ति खपत गर्दछ, ब्याट्री क्षमता आवश्यकताहरू कम गर्न सौर्य साइटहरूको लागि निर्दिष्ट गरिएको छ।

घेरा र वातावरण संरक्षण

घेरा 1.5-2.0 मिमी ग्याल्भेनाइज्ड स्टील शीट वा UV-प्रतिरोधी पाउडर कोटिंगको साथ ग्रेड 304 स्टेनलेस स्टीलबाट बनाइएको छ। मानक IP55 मूल्याङ्कन सिँचाइ क्षेत्रको किनारमा बाहिरी पर्खाल माउन्ट वा पोल माउन्टिङ सूट गर्दछ। बाढी-प्रवण वा उच्च आर्द्रता वातावरणको लागि, IP65 उपलब्ध छ। उष्णकटिबंधीय मौसमहरूमा प्रत्यक्ष-सूर्य स्थापनाहरूको लागि सनशेड क्यानोपी सिफारिस गरिन्छ। केबल प्रविष्टि एन्क्लोजर आधारमा आईपी-रेटेड कम्प्रेसन ग्रंथिहरू मार्फत हुन्छ। आन्तरिक भेन्टिलेसन निष्क्रिय छ, दम र कीराहरू बाहेक ब्रेभर ड्रेनले समान दबाव दिन्छ। सबै आन्तरिक सर्किट बोर्डहरू आर्द्रता र कृषि रासायनिक वाष्पबाट क्षरण रोक्नको लागि अनुरूप लेपित छन्। आगमन शक्ति र सञ्चार लाइनहरूमा सर्ज सुरक्षा उपकरणहरूले बिजुली-प्रेरित ट्रान्जिएन्टहरू विरुद्ध सुरक्षा गर्दछ। एउटा ढोका-इन्टरलक गरिएको मुख्य आइसोलेटरले सुरक्षित मर्मत पहुँच प्रदान गर्दछ। नियन्त्रकले सबै प्रोग्रामहरू, तालिकाहरू, र लग गरिएका डाटाहरू गैर-अस्थिर मेमोरीमा भण्डार गर्दछ, पावर अवरोधहरूको समयमा शून्य डेटा हानि सुनिश्चित गर्दै।

4. बारम्बार सोधिने प्रश्नहरू

Q1: कुन प्रकारका सेन्सरहरू नियन्त्रण बक्समा जडान गर्न सकिन्छ?

नियन्त्रण बाकसले स्वीकार गर्दछ: माटोको आर्द्रता सेन्सरहरू (टेन्सियोमेट्रिक, क्यापेसिटन्स, वा TDR प्रकार 4–20 mA, 0-10 V, वा Modbus RS485 आउटपुट), वर्षा गेजहरू (पल्स इनपुट), प्रवाह मिटरहरू (पल्स वा 4-20 mA), दबाब ट्रान्समिटरहरू (4–20 mA) वा तापमान (4–20 mA) र आर्द्रता Modbus), फ्लोट स्विच र ट्यांक र जलाशय, र मौसम स्टेशन डाटा (बाह्य मौसम स्टेशन वा क्लाउड API बाट Modbus मार्फत) को लागि स्तर ट्रान्समिटरहरू। हाम्रा इन्जिनियरहरूले परियोजना विशिष्टताको समयमा सेन्सर अनुकूलता पुष्टि गर्नेछन्।

Q2: एउटा नियन्त्रण बाकसले कतिवटा सिँचाइ क्षेत्रहरू व्यवस्थापन गर्न सक्छ?

मानक कन्फिगरेसनले 4 देखि 24 तारयुक्त क्षेत्रहरूलाई समर्थन गर्दछ। विस्तार मोड्युलहरूले 48, 72, वा थप क्षेत्रहरूमा मापन गर्न अनुमति दिन्छ। धेरै ठूला डिप्लोइमेन्टहरूका लागि, LoRa मार्फत सञ्चार गर्ने वायरलेस रिमोट टर्मिनल एकाइहरूले मुख्य नियन्त्रण बक्सबाट धेरै किलोमिटरसम्म अतिरिक्त भल्भ क्लस्टरहरू नियन्त्रण गर्न सक्छन्, जसले सम्पत्तिमा सयौं क्षेत्रहरूको केन्द्रीकृत व्यवस्थापनलाई अनुमति दिन्छ।

Q3: नियन्त्रण बक्स ग्रिड शक्ति बिना काम गर्न सक्छ?

हो। एक अफ-ग्रिड कन्फिगरेसन एकीकृत MPPT सौर चार्ज नियन्त्रक, PV प्यानल, र गहिरो चक्र ब्याट्री भण्डारण संग उपलब्ध छ। DC latching solenoid भल्भहरू पावर खपत कम गर्न प्रयोग गरिन्छ। नियन्त्रकले ब्याट्री अवस्थाको निगरानी गर्छ र भोल्टेज कम पावर थ्रेसहोल्डमा खस्यो भने गैर-महत्वपूर्ण कार्यहरू स्थगित गर्नेछ। यो कन्फिगरेसन दुर्गम खेत र चरनहरूमा व्यापक रूपमा प्रयोग गरिन्छ जहाँ ग्रिड पावर चलाउन आर्थिक छैन।

Q4: के म मेरो स्मार्टफोनबाट सिंचाई प्रणाली नियन्त्रण गर्न सक्छु?

हो। नियन्त्रण बाकसले 4G, Wi-Fi, वा इथरनेट मार्फत क्लाउड प्लेटफर्ममा डाटा पठाउँछ। तपाईं वास्तविक-समय माटोको नमी, प्रवाह डेटा, र भल्भ स्थिति हेर्न सक्नुहुन्छ; टाढैबाट सिंचाई सुरु वा बन्द गर्नुहोस्; तालिका र थ्रेसहोल्ड समायोजन; र पुश सन्देश वा SMS मार्फत अलार्म सूचनाहरू प्राप्त गर्नुहोस् - सबै साथी स्मार्टफोन एप वा वेब ड्यासबोर्डबाट।

Q5: नियन्त्रकले पम्प सुरक्षा कसरी ह्यान्डल गर्छ?

नियन्त्रक अनुक्रम पम्प कुनै पनि भल्भ खुल्नु अघि सुरु हुन्छ र सबै भल्भहरू बन्द भएपछि पम्प रोकिन्छ, डेड-हेड सञ्चालनलाई रोक्छ। पम्प चल्दा पनि फ्लो मिटरले कुनै प्रवाह नभएको पत्ता लगाएमा, ड्राई-रन अलार्म उत्पन्न हुन्छ र पम्प बन्द हुन्छ। दबाव सेन्सर इनपुटले उच्च-दबाव र कम-दबाव यात्रा सुरक्षा सक्षम गर्दछ। पम्प आउटपुटले ठूला मोटरहरूको लागि नरम स्टार्टर वा VFD सँग इन्टरफेस गर्न सक्छ।

Q6: सञ्चार हराएमा सिँचाइलाई के हुन्छ?

नियन्त्रकले स्थानीय गैर-अस्थिर मेमोरीमा सबै कार्यक्रमहरू र कार्यक्रमहरू भण्डार गर्दछ। यदि क्लाउड प्लेटफर्ममा सञ्चार हराएको छ भने, नियन्त्रकले यसको आन्तरिक वास्तविक-समय घडी प्रयोग गरेर यसको प्रोग्राम गरिएको समयतालिका कार्यान्वयन गर्न जारी राख्छ। सेन्सर-आधारित सुरुवात अवस्थाहरू (माटोको नमी, वर्षा गेज) पनि सञ्चालन जारी रहन्छ। जब संचार पुनर्स्थापित हुन्छ, बफर गरिएको डाटा क्लाउडमा सिंक्रोनाइज हुन्छ।

Q7: के एउटा कन्ट्रोल बाकसले सिँचाइ र फर्टिगेशन दुवै व्यवस्थापन गर्न सक्छ?

हो। वैकल्पिक फर्टिगेसन मोड्युलले समर्पित पम्प वा भेन्चुरी नियन्त्रणको साथ एक देखि चार इन्जेक्सन च्यानलहरू व्यवस्थापन गर्दछ। डोजिङ समय, प्रवाह-आनुपातिक इंजेक्शन, वा सिंचाई मुख्य लाइनमा सेन्सरहरूबाट प्रतिक्रिया प्रयोग गरेर बन्द-लूप EC/pH नियन्त्रणमा आधारित हुन सक्छ। आन्दोलनकारी आउटपुटहरूले मल स्टक ट्यांकहरूलाई निलम्बनमा राख्छन्।

Q8: नियन्त्रण बाकस के मर्मत आवश्यक छ?

नियमित मर्मतसम्भार न्यूनतम छ: घेरा र ढोका सीलको मासिक भिजुअल निरीक्षण, कसको लागि पावर समाप्तिको त्रैमासिक जाँच, र सबै भल्भ आउटपुट र सेन्सर इनपुटहरूको वार्षिक कार्यात्मक परीक्षण। यदि सौर्य ऊर्जा प्रणाली स्थापना गरिएको छ भने, ब्याट्री टर्मिनलहरू र इलेक्ट्रोलाइट स्तरहरू (बाढी भएका ब्याट्रीहरूको लागि) त्रैमासिक रूपमा निरीक्षण गरिनुपर्छ। नियन्त्रक आफैंमा कुनै चलिरहेको भागहरू छैनन् र कुनै अनुसूचित प्रतिस्थापन आवश्यक छैन।

5. एक ठूलो स्केल बगैंचा सञ्चालन - स्वचालित बहु-क्षेत्र सिंचाई तैनाती

पृष्ठभूमि

दक्षिणी युरोपमा फलफूल उत्पादन गर्ने एउटा उद्यमले 180 हेक्टर ढुङ्गाको फलफूल र सिट्रसका बगैंचाहरू अव्यवस्थित भू-भागमा व्यवस्थापन गरेको छ। सिँचाइ धेरै बोरहोलहरू र साझा जलाशयबाट खिचिएको थियो, मुख्य लाइनहरूको नेटवर्क मार्फत व्यक्तिगत बगैंचा ब्लकहरू सेवा गर्ने लगभग 90 सोलेनोइड भल्भ क्लस्टरहरूमा वितरण गरियो। अपरेसनले फिल्ड कार्यकर्ताहरूद्वारा म्यानुअल रूपमा व्यवस्थित गरिएको निश्चित समय तालिकामा सिँचाइ गरिरहेको थियो, जसले दिन र रात भर भल्भहरू खोल्न र बन्द गर्न ब्लकहरू बीच ड्राइभ गर्थे।

चुनौती

म्यानुअल भल्भ सञ्चालन श्रम-गहन र अशुद्ध थियो। सिँचाइकर्ताहरूले ब्लकहरू बीचको माटोको आर्द्रताको भिन्नतालाई ध्यान नदिई समान दौड समय लागू गरे, जसले माटो-प्रधान क्षेत्रहरूमा अत्यधिक सिँचाइ र बलौटे चट्टानहरूमा सिँचाइ कम हुन पुग्यो। चरम गर्मीको समयमा, टोलीले 24 घण्टा भित्र सबै निर्धारित सेटहरू पूरा गर्न संघर्ष गर्यो। पम्प स्टार्टहरू प्रायः भल्भ पोजिसनहरूसँग असंबद्ध हुन्थ्यो — पम्प चल्नु अघि भल्भहरू खोलिन्थ्यो, जसका कारण एयर लकहरू र पानीको हथौडाले मुख्य लाइन फिटिंगहरू बिग्रन्छ। खेतको बोरहोल पम्पहरू पनि सिफ्टको अन्त्यमा बन्द भल्भहरू विरुद्ध दौडिए, ओभरलोडहरू ट्रिप गर्दै। उर्वरक इंजेक्शन एक अलग म्यानुअल भेन्चुरी प्रणाली द्वारा ह्यान्डल गरिएको थियो प्रति ब्लक आवेदन दरहरूको कुनै रेकर्डिङ बिना।

उत्पादक एकल एकीकृत नियन्त्रण प्रणाली चाहन्थे जसले सबै भल्भहरू, पम्पहरू र फर्टिगेसनको व्यवस्थापन गर्न सक्छ, टाढाबाट अनुगमन गर्न सक्छ, र सिँचाइ श्रमलाई पर्यवेक्षी भूमिकामा घटाउन सक्छ।

किन स्मार्ट सिंचाई नियन्त्रण बक्सहरू?

फार्मको ब्लक लेआउटले केन्द्रीकृत वास्तुकलाको सुझाव दियो: पम्प शेडमा एउटा मुख्य नियन्त्रण बाकसले सबै पम्प स्टार्टहरू र मेनलाइन प्रेसर व्यवस्थापन गर्ने, प्रत्येक स्याटेलाइट भल्भ क्लस्टरमा LoRa वायरलेस रिमोट टर्मिनल इकाइहरू मुख्य नियन्त्रकमा फिर्ता सञ्चार गर्ने। यसले बगैंचाभरि कन्ट्रोल केबलहरू ट्र्याचिङबाट जोगियो।

नियन्त्रण बाकस छ पम्प आउटपुट च्यानलहरू (चार बोरहोल, दुई बूस्टर पम्प), मुख्य लाइनमा एक दबाव ट्रान्समिटर इनपुट, ड्राई-रन सुरक्षा र कुल प्रवाह ट्र्याकिङको लागि प्रत्येक पम्प डिस्चार्जमा फ्लो मीटर इनपुटहरू, र उपग्रह RTUs भर 90 वायरलेस भल्भ आउटपुटहरू संग कन्फिगर गरिएको थियो। माटोको चिस्यान अनुगमन नेटवर्क तैनाथ गरिएको थियो - प्रतिनिधि माटो क्षेत्रहरूमा छवटा बहु-गहिराइ क्यापेसिटन्स प्रोबहरू - Modbus RS485 मार्फत नियन्त्रकसँग जोडिएको।

फर्टिगेशनलाई तीन डोजिङ च्यानलहरू मार्फत एकीकृत गरिएको थियो, प्रत्येक प्रवाह-आनुपातिक तर्कद्वारा नियन्त्रित चर-गति इन्जेक्शन पम्पको साथ। नियन्त्रकले मेनलाइन फ्लो मिटरको अनुगमन गर्यो र कुन ब्लकले सिँचाइ गरिरहेको भए तापनि लक्ष्य उर्वरक एकाग्रता कायम राख्न इंजेक्शन दर समायोजन गर्यो।

प्रत्येक ब्लकको लागि निर्धारित सिँचाइ चक्र अगाडि बढ्छ कि हुँदैन भनेर निर्धारण गर्ने माटोको ओसिलो थ्रेसहोल्डको साथ, बगैंचा ब्लकद्वारा प्रोग्रामिङ संरचना गरिएको थियो। वर्षा गेज इनपुटले 5 मिमी वर्षा पछि 24 घण्टाको लागि सबै निर्धारित सिँचाइ स्वचालित रूपमा स्थगित गर्यो। सबै डेटा 4G मार्फत क्लाउड प्लेटफर्ममा पठाइयो, फार्म प्रबन्धकलाई सम्पूर्ण सञ्चालनको लागि एकल ड्यासबोर्ड दिईयो।

परिनियोजन

दुईवटा मुख्य पम्प शेडहरूमा दुईवटा प्राथमिक स्मार्ट सिंचाई नियन्त्रण बाकसहरू स्थापना गरिएका थिए, जसमा 16 LoRa वायरलेस RTUs बगैंचामा वितरण गरिएको थियो। यस प्रणालीले छवटा पम्प, ९० सिँचाइ भल्भ र तीनवटा फर्टिगेसन च्यानलहरू नियन्त्रण गरेको थियो। पम्प शेडहरूमा ग्रिड-सप्लाई गरिएको थियो; आरटीयूहरू आन्तरिक ब्याट्रीहरूसँग सौर्य ऊर्जाद्वारा संचालित थिए। खेतको अवस्थित सोलेनोइड भल्भहरू र पम्प कन्ट्याक्टरहरू राखेर फसलको अवधि बाहिर चार हप्तामा स्थापना र कमीशनिंग पूरा भयो।

परिणामहरू

●  सिंचाई श्रमलाई क्लाउड ड्यासबोर्डको अनुगमन गर्ने र कहिलेकाहीं फिल्ड निरीक्षण गर्ने चार व्यक्तिको फिल्ड टोलीबाट एक सुपरभाइजरमा घटाइयो।

●  पहिलो पूर्ण सिजनमा पानीको खपत लगभग २८% ले घट्यो, माटोको आर्द्रतामा आधारित ब्लक समयतालिकाद्वारा संचालित जसले भारी माटोमा अनावश्यक सिँचाइलाई हटायो।

● पम्प-सम्बन्धित मर्मतसम्भार कलहरू उल्लेखनीय रूपमा घट्यो: ड्राई-रन ट्रिपहरू प्रवाह-आधारित सुरक्षाद्वारा हटाइयो, र मुख्य लाइन फिटिङहरूमा पानी ह्यामरको क्षति समन्वयित पम्प-भल्भ अनुक्रमको साथ बन्द भयो।

● प्रवाह-आनुपातिक इंजेक्शन मार्फत उर्वरक प्रयोग 15% ले घटाइएको थियो, प्रति ब्लक अनुप्रयोग रेकर्डहरू अब अनुपालन र कृषि समीक्षाको लागि स्वचालित रूपमा लग गरिएको छ।

● फार्म प्रबन्धकले रिपोर्ट गरे कि स्मार्टफोनमा सम्पूर्ण सिँचाइ प्रणालीको स्थिति हेर्ने क्षमता - विशेष गरी अफ-अवर र सप्ताहन्तमा - एक महत्त्वपूर्ण परिचालन लाभ थियो।
