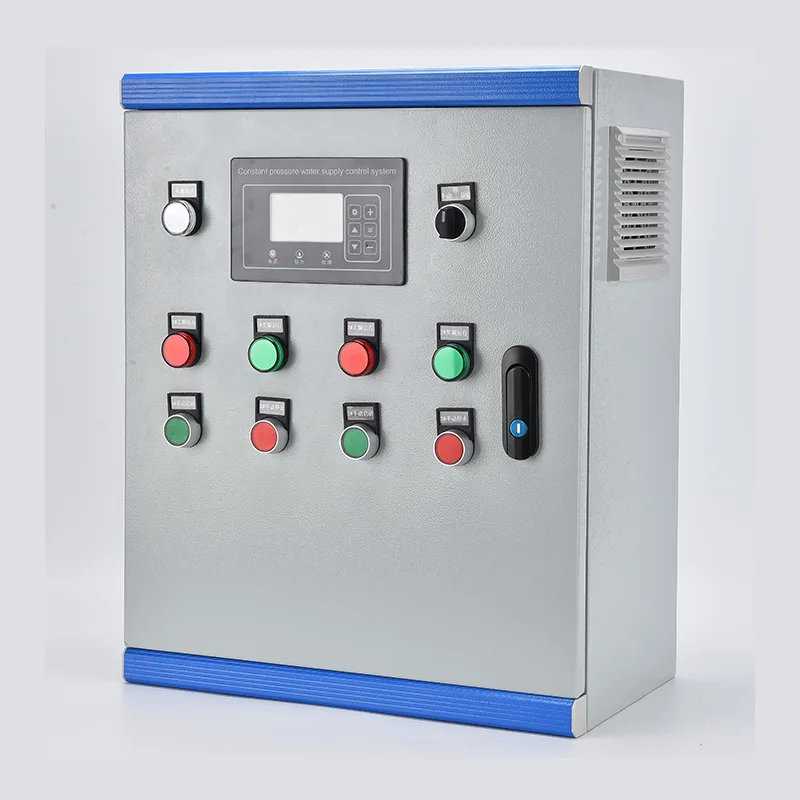

निरन्तर दबाव पानी आपूर्ति नियन्त्रण क्याबिनेट

कन्स्ट्यान्ट प्रेसर वाटर सप्लाई कन्ट्रोल क्याबिनेटले VFD, PLC वा समर्पित पम्प कन्ट्रोलर, इनकमिङ सर्किट ब्रेकरहरू, प्रति पम्प आउटपुट कन्ट्याक्टरहरू, कन्ट्रोल ट्रान्सफर्मर, र प्रेसर ट्रान्समिटर इन्टरफेसलाई एकल फ्लोर-स्ट्यान्डिङ एन्क्लोजरमा एकीकृत गर्दछ। पावर मूल्याङ्कन 0.75 kW देखि 400 kW सम्म 380–480 V थ्री-फेजमा हुन्छ। मुख्य हेडरमा रहेको प्रेसर सेन्सरले कन्ट्रोलरलाई ४–२० mA सिग्नल फिड गर्छ, जसले प्रयोगकर्ता-परिभाषित सेटपोइन्टसँग लगातार वास्तविक दबाब तुलना गर्छ र ±0.02 MPa भित्र नियमन कायम गर्न PID लूप मार्फत VFD आउटपुट फ्रिक्वेन्सी समायोजन गर्छ। बहु-पम्प प्रणालीहरूमा, लीड पम्प VFD नियन्त्रण अन्तर्गत सञ्चालन हुन्छ जबकि ढिलाइ पम्पहरू क्रमिक रूपमा सुरु हुन्छन् वा मागको उतारचढावको रूपमा शेड हुन्छन्। ड्युटी रोटेशन ब्यालेन्स सबै पम्पहरूमा घण्टा चल्छ। सुरक्षाले ड्राई-रन, ओभरलोड, फेज हानि, सर्ट सर्किट, र ओभरप्रेसर समावेश गर्दछ। ढोका-माउन्ट गरिएको HMI टचस्क्रिनले प्रणालीको दबाब, पम्प स्थिति, फ्रिक्वेन्सी, त्रुटि लगहरू, र ऊर्जा डेटा प्रदर्शन गर्दछ। Modbus RTU/TCP वा वैकल्पिक 4G क्लाउड गेटवे मार्फत सञ्चारले टाढाको निगरानी र SCADA एकीकरण सक्षम गर्दछ। एन्क्लोजर जस्ती स्टिलबाट पाउडर कोटिंग, मूल्याङ्कन गरिएको IP54 मानक वा बाहिरी प्रयोगको लागि IP65 सम्म बनाइएको छ।

आदर्श अनुप्रयोगहरू

जहाँ पानीको चाप बदलिँदो मागको बावजुद स्थिर रहनुपर्दछ, स्थिर दबाव पानी आपूर्ति नियन्त्रण क्याबिनेटले गुरुत्वाकर्षण भण्डारण र स्थिर-गति पम्पिङलाई स्वचालित, माग-उत्तरदायी नियन्त्रणको साथ प्रतिस्थापन गर्दछ।

नगरपालिका पानी आपूर्ति र बूस्टर स्टेशनहरू

सहरी पानी नेटवर्कहरूले पीक घण्टा र रातभरको कम-प्रवाह अवधिहरू बीच व्यापक दबाब स्विङ अनुभव गर्दछ। क्याबिनेटले पम्प गति र स्टेजिङलाई परिमार्जन गरेर, पाइप जोइन्टहरूलाई तनाव दिने र सेवा गुनासोहरू उत्पन्न गर्ने डिप्स र सर्जहरू हटाएर निर्दिष्ट नेटवर्क बिन्दुहरूमा निरन्तर दबाब कायम राख्छ। लामो प्रसारण मेन्सको साथ बूस्टर स्टेशनहरूका लागि, PID लूपले अपस्ट्रिम प्रेसर र चर डाउनस्ट्रीम अफटेक परिवर्तन गर्न अनुकूलन गर्दछ।

उच्च वृद्धि आवासीय र व्यावसायिक भवनहरू

अपार्टमेन्ट टावरहरू, होटलहरू र अफिस ब्लकहरूलाई माथिल्लो तलाहरूमा भरपर्दो दबाब चाहिन्छ। धेरै ठाडो मल्टि-स्टेज पम्पहरूको साथ एक स्थिर दबाब क्याबिनेटले स्वचालित रूपमा ओकपेन्सी-आधारित मागसँग मेल खाने आउटपुट समायोजन गर्दछ - दिउँसो कम, बिहान र साँझको शिखरहरूमा उच्च। प्रणालीले भारी छत ट्याङ्कीको आवश्यकतालाई हटाउँछ र तिनीहरूको संरचनात्मक भार, लिजियोनेला जोखिम, र मर्मत पहुँच आवश्यकताहरू।

औद्योगिक प्रक्रिया र चिसो पानी

निर्माण प्लान्टहरू, खाद्य प्रशोधन सुविधाहरू, र पावर स्टेशनहरूलाई कडा रूपमा नियन्त्रित दबावमा प्रशोधन पानी चाहिन्छ। क्याबिनेटले कूलिङ टावर मेकअप, वाशडाउन लाइनहरू, बॉयलर फिड, र प्रशोधन आवश्यकताहरूको लागि उपयुक्त नियमन शुद्धताका साथ उत्पादन पानी सर्किटहरू आपूर्ति गर्दछ। VFD-आधारित नियन्त्रणले थ्रॉटलिङसँग सम्बन्धित ऊर्जा अपशिष्ट र भल्भ पहिरन हटाउँछ।

कृषि सिंचाई

ठूला-ठूला ड्रिप, स्प्रिंकलर, र केन्द्र-पिभोट प्रणालीहरूलाई विभिन्न उत्सर्जक विशेषताहरू भएका फिल्ड जोनहरूमा स्थिर दबाबमा परिवर्तनशील प्रवाह चाहिन्छ। क्याबिनेटले धेरै पम्प कन्फिगरेसनहरू ह्यान्डल गर्दछ, पनडुब्बी बोरहोल र तेर्सो बूस्टर पम्पहरू सहित, खुल्ला सिंचाई क्षेत्रहरूको संख्यामा स्वचालित रूपमा मिल्ने आउटपुट। बिल्ट-इन ड्राई-रन प्रोटेक्शन सेफगार्ड पम्पहरू स्रोतको पानीको स्तर परिवर्तन हुँदा।

ग्रामीण र सामुदायिक खानेपानी आपूर्ति

गाउँ प्रणाली र टाढाको बस्तीहरूले स्वचालित दबाव व्यवस्थापनबाट फाइदा लिन्छन् जसले म्यानुअल पम्प सञ्चालनलाई प्रतिस्थापन गर्दछ। भण्डारण ट्याङ्की स्तर सेन्सरसँग एकीकृत, क्याबिनेटले उपभोक्ताहरूलाई निरन्तर दबाब दिँदै ट्याङ्की भर्न कायम राख्न स्वचालित रूपमा सुरु हुन्छ र रोक्छ। 4G मार्फत रिमोट निगरानीले एकल अपरेटरलाई मोबाइल फोन वा केन्द्रीय SCADA बाट धेरै छरिएका स्टेशनहरू व्यवस्थापन गर्न दिन्छ।

होटल, रिसोर्ट र आतिथ्य

साइटभरि फैलिएका भवनहरू भएका रिसोर्टहरू र मनोरञ्जन सुविधाहरूलाई अतिथि कोठा, भान्छा, लुगा धुने र ल्याण्डस्केपिङका लागि समान दबाब चाहिन्छ। क्याबिनेटले धेरै पम्पहरू प्रबन्ध गर्दछ शिखर बिहान र साँझको माग पूरा गर्न र अफ-पिक घण्टाहरूमा ऊर्जा घटाउँदै, प्रणाली धेरै हदसम्म रातभर स्लीप मोडमा हुन्छ।

प्राविधिक गहिरो डाइभ

कन्स्ट्यान्ट प्रेसर वाटर सप्लाई कन्ट्रोल क्याबिनेटले VFD स्पीड कन्ट्रोल, PLC-आधारित पम्प सिक्वेन्सिङ, र एकल फ्याक्ट्री-एसेम्बल एन्क्लोजरमा व्यापक सुरक्षालाई मिलाउँछ, जसले एकल-पम्पदेखि बहु-पम्प स्थापनाहरूको लागि स्वायत्त दबाव व्यवस्थापन प्रदान गर्दछ।

PID बन्द-लूप दबाव नियमन

मुख्य हेडर पाइपमा दबाव ट्रान्समिटरले पानीको दबाबलाई 4-20 mA एनालग सिग्नलमा रूपान्तरण गर्छ। नियन्त्रकले डिजिटल PID एल्गोरिथ्म चलाउँछ: समानुपातिक लाभले प्रणालीले दबाब विचलनमा कति आक्रामक रूपमा प्रतिक्रिया दिन्छ भनेर निर्धारण गर्दछ, अभिन्न समयले स्थिर-स्थिति अफसेटलाई हटाउँछ, र व्युत्पन्न ड्याम्पिङले अचानक प्रवाह परिवर्तनहरूको समयमा ओभरशूटलाई दमन गर्छ। PID आउटपुटले प्रत्यक्ष रूपमा VFD फ्रिक्वेन्सी सन्दर्भ सेट गर्दछ, वास्तविक समयमा माग मिलाउन पम्प गति समायोजन। विशिष्ट प्रणाली विशेषताहरू - पाइप लम्बाइ, पम्प वक्र, र दबाव पोत भोल्युममा एक पटक ट्युन गरेपछि सामान्य नियमन शुद्धता ±0.02 MPa भित्र हुन्छ।

बहु-पम्प अनुक्रमण तर्क

जब माग एकल VFD-संचालित पम्पको क्षमता भन्दा बढी हुन्छ, नियन्त्रकले अतिरिक्त पम्पहरू सञ्चालनमा ल्याउँछ। नेतृत्व पम्प VFD नियन्त्रण अन्तर्गत चल्छ। यदि यो अधिकतम फ्रिक्वेन्सीमा पुग्छ र दबाब अझै पनि सेटपोइन्ट भन्दा कम हुन्छ भने, नियन्त्रकले यस पम्पलाई यसको बाइपास कन्ट्याक्टर मार्फत निश्चित-गति सञ्चालनमा स्थानान्तरण गर्दछ र VFD नियन्त्रण अन्तर्गत एक ढिलो पम्प सुरु गर्दछ। जब माग घट्छ र VFD सेटपोइन्ट माथिको दबाबको साथ न्यूनतम फ्रिक्वेन्सीमा पुग्छ, ल्याग पम्पहरू एक-एक गरेर बगाइन्छ र लीड पम्प चर-गति नियन्त्रणमा फर्कन्छ। यसले केवल एउटा पम्पलाई कुनै पनि समयमा चर गतिमा चल्ने सुनिश्चित गर्दछ जबकि अन्यहरू तिनीहरूको उत्कृष्ट दक्षता बिन्दुको नजिक स्थिर गतिमा काम गर्छन्।

कर्तव्य रोटेशन र समानीकरण

पहिरनलाई समान रूपमा वितरण गर्न, नियन्त्रकले संचयी चल्ने घण्टा वा सुरु गणनाको आधारमा नेतृत्व पम्प पदनाम घुमाउँछ। रोटेशन ट्रिगर हुँदा सबैभन्दा कम घण्टा भएको पम्प अर्को नेतृत्व बन्छ, जुन दबाब अवरोधबाट बच्न कम-प्रवाह अवस्थाहरूमा हुन्छ। मर्मतसम्भारको लागि अफलाइन लिइएको पम्पलाई डिजिटल इनपुट मार्फत रोटेशनबाट बन्द गरिएको छ, र नियन्त्रकले बाँकी पम्पहरूमा ड्युटी पुन: आवंटित गर्दछ।

निद्रा, ब्यूँझनुहोस्, र कम-प्रवाह व्यवस्थापन

शून्य-डिमांड अवधिहरूमा - व्यावसायिक भवनहरूमा रातभर, उदाहरणका लागि - VFD अन्ततः यसको न्यूनतम फ्रिक्वेन्सीमा पुग्छ जबकि दबाब सेटपोइन्टमा रहन्छ। कन्फिगर योग्य ढिलाइ पछि, नियन्त्रक निद्रा मोडमा प्रवेश गर्छ र सबै पम्पहरू रोक्छ। एउटा सानो डायाफ्राम ट्याङ्कीले निद्राको समयमा प्रणालीको दबाब कायम राख्छ। जब दबाव वेक थ्रेसहोल्डमा क्षय हुन्छ, नियन्त्रकले नेतृत्व पम्पलाई पुन: सुरु गर्छ र दबाब पुनर्स्थापना गर्न र्याम्प अप गर्दछ। यो चक्रले पम्पहरूलाई विस्तारित अवधिको लागि बन्द भल्भ विरुद्ध चल्नबाट रोक्छ, ऊर्जा बचत गर्छ र पम्पलाई अतिताताबाट बचाउँछ।

पम्प संरक्षण सुइट

नियन्त्रकले मानक मोटर ओभरलोड भन्दा बाहिर पम्प-विशिष्ट सुरक्षा प्रदान गर्दछ। ड्राई-रन डिटेक्शनले राम्रो स्तरको जाँच वा मोटर अन्डरकरेन्ट सेन्सिङबाट डिजिटल इनपुट प्रयोग गर्दछ। स्वत: रिसेटको साथ ओभरप्रेसर ट्रिपले पाइप क्षतिलाई रोक्छ यदि भल्भ अचानक बन्द हुन्छ। द्रुत-चक्र लकआउटले मोटर विन्डिङहरू सुरक्षित गर्न प्रति घण्टा सुरु हुने संख्यालाई सीमित गर्दछ। फेज हानि र फेज सिक्वेन्स अनुगमनले रिभर्स रोटेशनबाट मेकानिकल क्षतिलाई रोक्छ। सबै यात्रा घटनाहरू टाइम-स्ट्याम्प गरिएका छन् र त्रुटि लगमा भण्डारण गरिएका छन्, लकआउटलाई अपरेटर हस्तक्षेप आवश्यक हुनु अघि स्वत: रिसेट प्रयासहरूको कन्फिगर योग्य संख्याको साथ।

VFD ड्राइभ वास्तुकला

VFD 60 सेकेन्डको लागि 110% ओभरलोड रेटिङको साथ चल-टोर्क पम्प ड्यूटीको लागि चयन गरिएको छ। फ्लाइङ-स्टार्ट क्षमताले ओभरकरेन्टमा ट्रिप नगरी तटीय पम्पमा सिमलेस रिस्टार्ट गर्न सक्षम बनाउँछ। स्किप-फ्रिक्वेन्सी प्रोग्रामिङले मेकानिकल रेजोनान्स ब्यान्डलाई बेवास्ता गर्छ। स्वचालित ऊर्जा अप्टिमाइजेसनले हल्का लोडमा मोटर चुम्बकीय प्रवाहलाई कम गर्छ, पम्प पूर्ण गतिभन्दा कम चल्दा अतिरिक्त ऊर्जा बचत गर्छ। बिल्ट-इन DC लिङ्क चोक र RFI फिल्टरले आपूर्तिमा हार्मोनिक वर्तमान इंजेक्शनलाई न्यूनतम गर्दछ।

HMI र अपरेटर इन्टरफेस

ढोका-माउन्ट गरिएको रंग टचस्क्रिनले वास्तविक-समय प्रणाली दबाब र सेटपोइन्ट, व्यक्तिगत पम्प स्थिति, संचयी चल्ने घण्टा र प्रति पम्प सुरु गणना, त्रुटि इतिहासको साथ सक्रिय अलार्महरू, र पासवर्ड-सुरक्षित प्यारामिटर पहुँच प्रदान गर्दछ। म्यानुअल ओभरराइड नियन्त्रणले कमीशन र मर्मत गतिविधिहरूलाई समर्थन गर्दछ।

रिमोट निगरानी र संचार

मानक RS485 Modbus RTU साइट SCADA वा टेलिमेट्री उपकरणमा जडान गर्दछ। एक वैकल्पिक 4G वा इथरनेट क्लाउड गेटवेले वेब ब्राउजर वा स्मार्टफोन एप मार्फत रिमोट पहुँच सक्षम गर्दछ, वास्तविक-समय दबाब, पम्प स्थिति, ऊर्जा खपत, र अलार्म पुश सूचनाहरू प्रदान गर्दछ। अपरेटरहरूले विशिष्ट प्रणाली आवश्यकताहरूको लागि टाढाबाट दबाव सेटपोइन्टहरू समायोजन गर्न सक्छन्।

घेरा र वातावरणीय निर्माण

फ्लोर-स्ट्यान्डिङ क्याबिनेटले UV-प्रतिरोधी पाउडर कोटिंगको साथ 1.5-2.0 मिमी जस्ती स्टिल पाना प्रयोग गर्दछ। IP54 इनडोर पम्प कोठाहरूको लागि मानक हो। IP55 वा IP65 बाहिरी र पानी-उपचार वातावरणको लागि उपलब्ध छ। थर्मोस्टेटिक फ्यान नियन्त्रणको साथ फिल्टर गरिएको जबरजस्ती वायु भेन्टिलेसनले VFD को सञ्चालन दायरा भित्र आन्तरिक तापक्रम कायम राख्छ। उष्णकटिबंधीय वा मरुभूमि बाहिरी स्थापनाहरूको लागि, सनशेड क्यानोपी र एन्टी-कन्डेन्सेशन हीटर निर्दिष्ट गर्न सकिन्छ। केबल प्रविष्टि क्याबिनेट आधार मा ग्रंथि प्लेटहरु मार्फत छ। क्याबिनेट IEC 61439-1/2 मा डिजाइन र निर्माण गरिएको छ, सबै कम्पोनेन्टहरू CE-चिन्ह र क्षेत्रीय प्रमाणीकरणहरू उपलब्ध छन्।

बारम्बार सोधिने प्रश्नहरू

Q1: मन्त्रिपरिषद्ले कसरी निरन्तर दबाब कायम राख्छ?

मुख्य पानीको हेडरमा रहेको प्रेसर सेन्सरले लगातार प्रणालीको दबाब नाप्छ र नियन्त्रकलाई 4-20 mA संकेत पठाउँछ। नियन्त्रकको PID एल्गोरिथ्मले प्रयोगकर्ता-सेट लक्ष्य विरुद्ध वास्तविक दबाब तुलना गर्दछ। यदि दबाब घट्छ भने, यसले पम्पको गति बढाउन VFD आउटपुट फ्रिक्वेन्सी बढाउँछ। यदि दबाव बढ्छ भने, यसले पम्पलाई ढिलो गर्छ। यो बन्द-लूप नियमन लगातार चल्छ, सामान्यतया सेटपोइन्टको ±0.02 MPa भित्र दबाब राख्छ।

Q2: कति पम्पहरू एक स्थिर दबाव पानी आपूर्ति नियन्त्रण क्याबिनेट नियन्त्रण गर्न सक्छ?

मानक कन्फिगरेसनले 1 देखि 6 पम्पहरूलाई समर्थन गर्दछ, जसमा 2 वा 3 पम्पहरू सबैभन्दा सामान्य तैनाती हुन्। बहु-पम्प प्रणालीहरूमा, एकल VFD ले चर-गति पम्प चलाउँछ जबकि माग बढ्दै जाँदा अतिरिक्त पम्पहरू निश्चित गतिमा सुरु हुन्छन्। सबै पम्प अनुक्रमण, परिवर्तन, र दोष परिवर्तन तर्क नियन्त्रक मा निर्मित छ।

Q3: यो क्याबिनेट र प्रत्येक पम्प मा अलग VFDs स्थापना बीच के भिन्नता छ?

क्याबिनेटले एक पूर्ण नियन्त्रण प्रणाली प्रदान गर्दछ - पम्प अनुक्रम तर्क, दबाब PID लुप, स्वचालित एकान्तरण, त्रुटि परिवर्तन, निद्रा/वेक प्रकार्य, र एकल प्रयोगकर्ता इन्टरफेस - सबै पूर्व-तार र कारखाना-परीक्षण। व्यक्तिगत VFD ले महत्त्वपूर्ण बाह्य इन्जिनियरिङ बिना बहु-पम्प सञ्चालन समन्वय गर्न सक्दैन।

Q4: के प्रणालीले भण्डारण ट्याङ्कीको साथ वा बिना काम गर्न सक्छ?

दुबै। ट्याङ्की-भरण अनुप्रयोगमा, नियन्त्रकले प्रणालीको दबाब कायम राख्छ जबकि ट्यांकमा स्तर सेन्सरले स्टार्ट/स्टप अधिकार प्रदान गर्दछ। प्रत्यक्ष मुख्य कन्फिगरेसनमा, नियन्त्रकले वितरण पाइपिङमा सिधै लाइन प्रेशर कायम राख्छ, कुनै पनि भण्डारण ट्याङ्की बिना उपभोक्ताको मागसँग मेल खाने पम्प गतिलाई परिमार्जन गर्दछ।

Q5: कुन पम्प प्रकारहरू उपयुक्त छन्?

क्याबिनेटले 380-480 V, 50/60 Hz भरी पनडुब्बी बोरहोल पम्पहरू, ठाडो मल्टि-स्टेज पम्पहरू, तेर्सो अन्त्य-सक्शन केन्द्रापसारक पम्पहरू, र इनलाइन बूस्टर पम्पहरूमा प्रयोग हुने मानक तीन-चरण इन्डक्सन मोटरहरूलाई नियन्त्रण गर्दछ। स्थायी चुम्बक मोटरहरू पनि मिल्दो VFD हरू चलाउन सकिन्छ।

Q6: कुन शक्ति दायरा उपलब्ध छ?

मानक कन्फिगरेसनहरू 0.75 kW देखि 400 kW सम्म। क्याबिनेट साइजिङ पम्पहरूको संख्या, प्रत्येक पम्पको मोटरको पूर्ण-लोड वर्तमान, र साइट त्रुटि स्तरमा आधारित छ। हाम्रा इन्जिनियरहरूले तपाइँको पम्प डेटाबाट VFD, सम्पर्ककर्ताहरू, सर्किट ब्रेकरहरू, र बसबार प्रणाली चयन गर्नेछन्।

Q7: कुन रिमोट निगरानी विकल्पहरू उपलब्ध छन्?

मानक RS485 Modbus RTU साइट SCADA मा जडान गर्दछ। वैकल्पिक 4G वा इथरनेट गेटवे क्लाउड प्लेटफर्ममा लिङ्क, वेब ब्राउजर वा स्मार्टफोन एप मार्फत वास्तविक-समय दबाब, पम्प स्थिति, ऊर्जा खपत, त्रुटि अलार्म, र ऐतिहासिक डेटामा पहुँच प्रदान गर्दछ। SMS वा एप पुश नोटिफिकेशनले अपरेटरहरूलाई त्रुटिहरूमा अलर्ट गर्छ।

Q8: क्याबिनेटलाई के मर्मतसम्भार चाहिन्छ?

ढोका सिलहरू र भेन्टिलेसन फिल्टरहरूको मासिक निरीक्षण। विद्युत समाप्ति को त्रैमासिक जाँच। सुरक्षा उपकरण र वैकल्पिक तर्क को वार्षिक कार्यात्मक परीक्षण। VFD कुलिङ फ्यान र DC लिङ्क क्यापेसिटरहरूको सेवा जीवन ५-१० वर्ष हुन्छ र बदल्न मिल्छ। दबाव ट्रान्समिटर वार्षिक रूपमा क्यालिब्रेट हुनुपर्छ।

Q9: परम्परागत पम्पिङको तुलनामा यो प्रणालीले कसरी ऊर्जा बचत गर्छ?

थ्रॉटलिंग भल्भको साथ स्थिर गतिको पम्पले कृत्रिम प्रतिबन्ध विरुद्ध पम्पिङ ऊर्जा बर्बाद गर्दछ। VFD ले मागमा सिधै पम्प गतिसँग मेल खान्छ। किनभने पम्प पावर स्पीडको घनसँग मापन गर्दछ, 80% गतिमा पम्पले लगभग 50% पूर्ण-गति ऊर्जा तान्दछ। शून्य-डिमांड अवधिहरूमा निद्रा मोडको साथ, स्थापनाहरूले सामान्यतया 20% देखि 40% ऊर्जा कटौती प्राप्त गर्दछ।

एक नगरपालिका माध्यमिक खानेपानी आपूर्ति स्तरवृद्धि — उच्च वृद्धि आवासीय जिल्ला

पृष्ठभूमि

एउटा प्रमुख एसियाली सहरमा रहेको नगरपालिकाको पानी प्राधिकरणले अग्लो आवासीय समुदायहरूलाई सेवा दिने 80 भन्दा बढी माध्यमिक पानी आपूर्ति बूस्टर स्टेशनहरूको व्यवस्थापन गरेको छ। प्रत्येक स्टेशनले 18 देखि 35 तल्ला सम्मका टावरहरूमा 200 देखि 800 अपार्टमेन्टहरू आपूर्ति गर्यो। अवस्थित उपकरणहरू पुरानो थियो — केही स्टेशनहरूले फ्लोट-भल्भ रिफिलको साथ छत ट्याङ्कीहरू प्रयोग गर्थे, अरूले दबाब घटाउने भल्भहरूका साथ स्थिर-गति पम्प सेटहरू प्रयोग गर्थे। शहर सरकारले दबाव गुणस्तर सुधार गर्न, सार्वजनिक स्वास्थ्य आधारमा छत ट्याङ्कीहरू हटाउन, र पम्पिङ ऊर्जा खपत कटौती गर्न एक स्तरवृद्धि गर्न आदेश दियो।

चुनौती

प्रत्येक बूस्टर स्टेशनले छुट्टै माग प्रोफाइलको साथ टावर सेवा गर्‍यो: तीव्र बिहान र साँझको चुचुरो, मध्यम दिनको माग, र रातभरको लगभग शून्य प्रवाह। विद्यमान स्थिर-स्पीड पम्पहरू पूर्ण क्षमतामा दौडिए, मागलाई ध्यान नदिई, चाप घटाउने भल्भहरू मार्फत अतिरिक्त दबाब बगाएर। यसले पम्प कोठाहरूमा तातो र आवाज उत्पन्न गर्दा पर्याप्त ऊर्जा बर्बाद गर्दछ। नयाँ स्वास्थ्य नियमहरू पूरा गर्न रूफ ट्याङ्कहरू हटाउन आवश्यक छ, र प्राधिकरणले सबै नयाँ स्टेशनहरूलाई केन्द्रीय SCADA प्लेटफर्ममा डेटा रिपोर्ट गर्न आवश्यक छ। भौतिक ठाउँ पनि तंग थियो - धेरै पम्प कोठाहरू तहखाने क्षेत्रहरूमा सीमित छत उचाइ र प्रतिबन्धित पहुँचको साथ पुन: फिट गरिएको थियो।

किन स्थिर दबाव पानी आपूर्ति नियन्त्रण क्याबिनेट छनौट?

तीन स्टेशनहरूमा सफल पाइलट पछि, प्राधिकरणले कारखाना-इन्जिनियर गरिएको स्थिर दबाब क्याबिनेटहरू चयन गर्यो। एउटै घेरामा VFD, कन्ट्रोलर, तीनवटा ठाडो बहु-चरण पम्पहरू, प्रेसर इन्टरफेस, र HMI टचस्क्रिनका लागि आउटपुट कन्ट्याक्टरहरू राखिएको थियो — पुरानो प्यानलको फुटप्रिन्टसँग मिल्ने। PID दबाब नियन्त्रणले दबाब घटाउने भल्भहरूलाई पूर्ण रूपमा हटाउन अनुमति दियो। आवश्यकता अनुसार थप पम्पहरू स्टेजिङको साथ, माग मिलाउन नेतृत्व पम्पको गति फरक हुन्छ। रातभर, प्रणाली सुत्यो, सानो डायाफ्राम पोत द्वारा दबाब।

माथिल्लो तलाको अपार्टमेन्टहरूमा पानीको चाप पुरानो प्रणालीले निम्त्याएको तल्लो तलाहरूमा अतिरिक्त दबाब बिना, मागको पर्वाह नगरी नियामक न्यूनतममा स्थिर भयो। ऊर्जा खपत प्रति स्टेशन मिटर गरिएको थियो र Modbus मा प्राधिकरणको SCADA मा प्रसारित गरियो, अपरेटरहरूलाई वास्तविक-समय दृश्यता र प्रत्येक टावरको विशिष्ट उचाइको लागि टाढाबाट दबाव सेटपोइन्टहरू समायोजन गर्ने क्षमता प्रदान गर्दै।

परिनियोजन

18 महिनामा पहिलो चरणमा बत्तीस स्थिर दबाव क्याबिनेटहरू स्थापना गरियो। प्रत्येक क्याबिनेटमा पम्प डेटा र दबाब सेटपोइन्टहरू विशिष्ट टावरसँग मिलाएर पूर्व-लोड गरिएको थियो। साइटमा जडान गरिएको मुख्य आपूर्ति, पम्प मोटर केबलहरू, र प्रेसर ट्रान्समिटर - सामान्यतया प्रति स्टेशन एक दिनमा पूरा हुन्छ।

परिणामहरू

● 32 समुदायहरूमा माथिल्लो तलाका बासिन्दाहरूबाट दबाबको गुनासो कमिसन भएको तीन महिना भित्र शून्यमा झरेको छ।

● पम्प ऊर्जा खपत अघिल्लो निश्चित गति आधार रेखाको तुलनामा 35% को औसत घट्यो, प्राधिकरणको 25% लक्ष्य भन्दा बढी।

● छत ट्याङ्कीहरू खारेज गरियो र हटाइयो, सम्बन्धित मर्मत र पानीको गुणस्तर अनुपालन लागतहरू हटाउँदै।

●  दुई-व्यक्तिको अपरेशन टोलीले अब केन्द्रीय SCADA बाट सबै 32 स्टेशनहरू टाढाबाट व्यवस्थापन गर्दछ।

● अख्तियारले बाँकी ५० स्टेशनहरूको लागि स्थिर दबाव क्याबिनेटलाई मानकीकृत गरेको छ, दोस्रो चरण हाल चलिरहेको छ।
