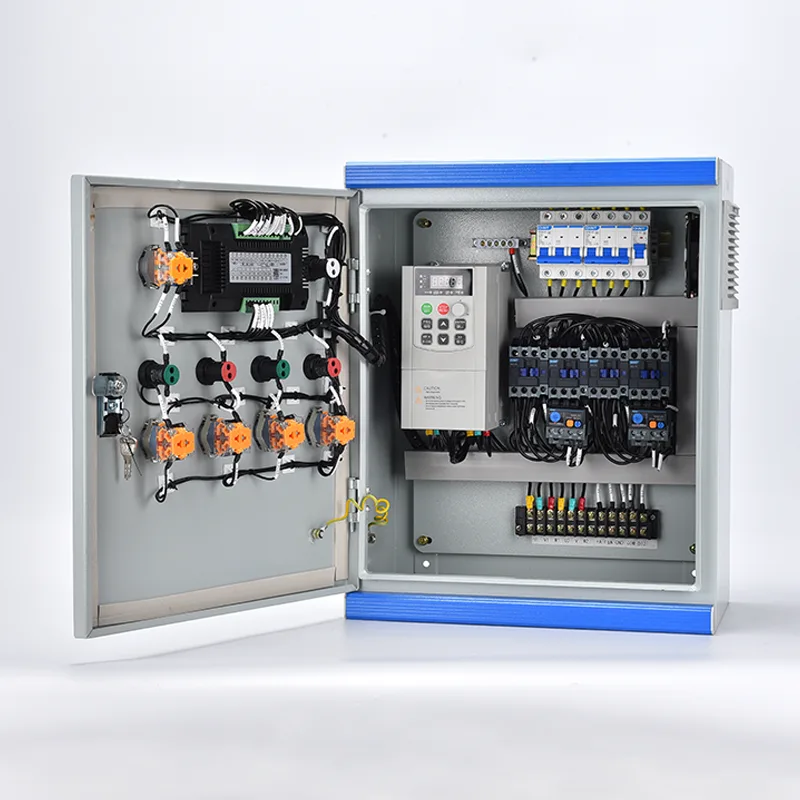

HVAC नियन्त्रण प्यानल

प्रत्येक HVAC कन्ट्रोल प्यानलले यो नियन्त्रित मेकानिकल प्रणालीको विशेष आवश्यकताहरू अनुसार इन्जिनियर गरिएको छ — चाहे एकल प्याकेज गरिएको एयर ह्यान्डलिङ युनिट, धेरै पम्पहरू र कुलिङ टावरहरू भएको चिलर प्लान्ट, वा भवन-व्यापी VAV क्षेत्र व्यवस्थापन प्रणाली। प्यानल हाउजिङले पूर्ण विद्युतीय पूर्वाधारहरू समायोजन गर्दछ: आगमन पावर आइसोलेसन, सर्किट सुरक्षा, मोटर स्टार्टरहरू (डायरेक्ट-अन-लाइन, स्टार-डेल्टा, सफ्ट स्टार्टरहरू, वा चर फ्रिक्वेन्सी ड्राइभहरू), नियन्त्रण रिले, सुरक्षा इन्टरलकहरू, र एक समर्पित नियन्त्रक — सामान्यतया PLC वा DDC — फिल्ड सेन्सर, तापक्रम सेन्सर, हावाको गुणस्तर, हावा प्रवाहको गुणस्तरमा इनपुटहरू। ढोका माउन्ट गरिएको HMI टचस्क्रिन वा कीप्याड डिस्प्लेले अपरेटरहरूलाई वास्तविक-समय प्रणाली दृश्यता र प्यारामिटर नियन्त्रण दिन्छ। BACnet, Modbus, वा इथरनेट/IP मार्फत जडानले भवन व्यवस्थापन प्रणाली (BMS) सँग सिमलेस एकीकरण सक्षम बनाउँछ। IP42 देखि IP65 सम्मको इनक्लोजर मूल्याङ्कनहरू इनडोर मेकानिकल कोठाहरू, रूफटप प्लान्ट प्लेटफर्महरू, र खुला बाहिरी स्थानहरू अनुरूप छन्। व्यापक सुरक्षा योजनाहरूले प्रत्येक सर्किटमा सर्ट सर्किट, ओभरलोड, फेज नोक्सान, अन्डर/ओभरभोल्टेज, र पृथ्वी चुहावटलाई कभर गर्दछ, फायर अलार्म बन्द, फ्रिज सुरक्षा, र एयरफ्लो प्रूफको लागि अनिवार्य सुरक्षा इन्टरलकहरू कडाइका साथ। IEC 61439-1/2, IEC 60364, र क्षेत्रीय विद्युतीय सुरक्षा मापदण्डहरूको पूर्ण अनुपालन कायम राखिएको छ।

आदर्श अनुप्रयोगहरू

एकल एयर ह्यान्डलरबाट क्याम्पस-व्यापी केन्द्रीय प्लान्टमा, HVAC नियन्त्रण प्यानलहरूले केन्द्रीकृत विद्युतीय बुद्धिमत्ता प्रदान गर्दछ जसले मेकानिकल प्रणालीहरूलाई सुरक्षित, प्रभावकारी रूपमा र फराकिलो भवन स्वचालन नेटवर्कसँग समन्वयमा चलिरहेको राख्छ।

वाणिज्य कार्यालय भवनहरू र मिश्रित-प्रयोग विकासहरू

ठूला अफिस टावरहरू, सपिङ मलहरू, र मिश्रित-प्रयोग कम्प्लेक्सहरूले धेरै एयर ह्यान्डलिङ एकाइहरू, चिलरहरू, कूलिङ टावरहरू, र भेन्टिलेसन क्षेत्रहरू सञ्चालन गर्छन्। HVAC नियन्त्रण प्यानलहरूले प्रत्येक मेकानिकल प्याकेजको नियन्त्रण र सुरक्षालाई केन्द्रीकृत गर्दछ — आपूर्ति र रिटर्न फ्यानहरू, कूलिङ कोइलहरू, इकोनोमाइजर ड्याम्परहरू, र फिल्टर स्थिति, वा बहु कम्प्रेसरहरू, प्राथमिक र माध्यमिक पम्पहरू, र कुलिङ टावर फ्यानहरू क्रमबद्ध गर्ने चिलर प्लान्ट प्यानल व्यवस्थापन गर्ने। BACnet/IP वा Modbus मार्फत भवनको BMS सँग एकीकरणले सुविधा प्रबन्धकहरूलाई केन्द्रीय कार्यस्थानबाट सबै प्रणालीहरू निगरानी र समायोजन गर्न अनुमति दिन्छ।

औद्योगिक र उत्पादन सुविधाहरू

कारखानाहरू, प्रशोधन प्लान्टहरू, र गोदामहरूलाई प्राय: समर्पित भेन्टिलेसन र प्रक्रिया कूलिंग आराम वातानुकूलितबाट अलग चाहिन्छ। यी वातावरणहरूमा नियन्त्रण प्यानलहरूले उच्च-शक्ति निकास फ्यानहरू, मेकअप एयर एकाइहरू, धुलो सङ्कलन प्रणालीहरू, र चिलरहरू प्रशोधन गर्छन्। औद्योगिक संचार प्रोटोकलहरूसँग PLC-आधारित नियन्त्रणले जटिल इन्टरलक तर्कलाई समर्थन गर्दछ — जस्तै उत्पादन लाइन अपरेशन वा ओभन निकास प्रक्रियाको साथ वेंटिलेशन समन्वय गर्ने। परिष्कृत धूलो र आर्द्रता सुरक्षाको साथ भारी शुल्क घेराहरूले चुनौतीपूर्ण परिवेश अवस्थाहरू ह्यान्डल गर्दछ।

डाटा सेन्टर र मिशन-क्रिटिकल सुविधाहरू

डाटा सेन्टर कूलिंग एक 24/7 महत्वपूर्ण कार्य हो। HVAC कन्ट्रोल प्यानलहरू कम्प्युटर कोठा एयर ह्यान्डलरहरू (CRAH), कम्प्युटर कोठा एयर कन्डिसनरहरू (CRAC), चिल्ड वाटर पम्पहरू, र कन्डेनसर फ्यानहरू प्रबन्ध गर्ने रिडन्डन्सी र विश्वसनीयताका लागि ईन्जिनियर गरिएका छन्। दोहोरो-पावर इनपुट, स्वचालित स्थानान्तरण स्विच एकीकरण, र असफल-सुरक्षित अलार्म आउटपुटहरूले उपयोगिता अवरोधहरू मार्फत चिसो जारी रहेको सुनिश्चित गर्दछ। डाटा सेन्टर इन्फ्रास्ट्रक्चर म्यानेजमेन्ट (DCIM) प्लेटफर्ममा Modbus/BACnet जडानको साथ उच्च सटीकताको तापक्रम र आर्द्रता नियन्त्रणले वास्तविक-समय वातावरणीय निगरानी प्रदान गर्दछ।

अस्पताल र स्वास्थ्य सेवा सुविधाहरू

अपरेटिङ थिएटर, आइसोलेसन कोठा, सफा कोठा, र सामान्य वार्डहरू प्रत्येकले हावाको गुणस्तर, तापक्रम, आर्द्रता र दबाव सम्बन्धको माग गर्दछ। स्वास्थ्य सेवा सेटिङहरूमा HVAC नियन्त्रण प्यानलहरूले यी सटीक वातावरणहरू व्यवस्थापन गर्छन्। महत्वपूर्ण अलार्म प्रकार्यहरू - उच्च/कम तापक्रम, आर्द्रता भ्रमणहरू, वायु प्रवाहको कमी, र फिल्टर स्थिति - भवनको नर्स कल वा केन्द्रीय अनुगमन प्रणालीमा कडाइ गरिएको छ। प्यानलहरू मर्मतसम्भारमा सहजताका लागि डिजाइन गरिएका छन् र प्रणाली बन्द नगरी सेवालाई अनुमति दिने आइसोलेसन सुविधाहरू समावेश गर्दछ।

होटल, रिसोर्ट र आतिथ्य

अतिथि आराम सर्वोपरि छ। HVAC नियन्त्रण प्यानलहरूले केन्द्रीय चिलर प्लान्टहरू, बॉयलर प्रणालीहरू, सार्वजनिक स्थानहरूमा सेवा गर्ने एयर ह्यान्डलरहरू, र अतिथि भुइँहरूमा फ्यान कोइल एकाइ जोन नियन्त्रकहरू व्यवस्थापन गर्छन्। पूर्व-कार्यक्रमित अधिभोग-आधारित तालिकाहरूले कम-अभियोग अवधिहरूमा ऊर्जा खपत कम गर्छ जबकि अतिथि कोठाहरू चेक-इन समयद्वारा आराम सेटपोइन्टहरूमा पुग्न सुनिश्चित गर्दछ।

शैक्षिक क्याम्पस र संस्थागत भवनहरू

धेरै संरचनाहरूमा फैलिएका विश्वविद्यालय भवनहरू, विद्यालयहरू र सरकारी सुविधाहरूले मानकीकृत HVAC नियन्त्रण प्यानल प्लेटफर्महरूबाट लाभ उठाउँछन्। प्रत्येक भवनको मेकानिकल कोठामा AHUs, पम्पहरू, र टर्मिनल एकाइहरूका लागि समर्पित प्यानलहरूद्वारा सेवा गरिन्छ, सबै क्याम्पस-व्यापी BMS मा फिर्ता सञ्जाल। दृष्टिकोणले मर्मत प्रशिक्षण र स्पेयर पार्ट्स व्यवस्थापनलाई सरल बनाउँछ।

प्राविधिक गहिरो डाइभ

HVAC कन्ट्रोल प्यानलहरू व्यापक पावर वितरण, मोटर नियन्त्रण, र स्वचालन एसेम्बलीहरूका रूपमा इन्जिनियर गरिएका छन् — प्रत्येक मेकानिकल उपकरणको तालिका र सञ्चालनको अनुक्रमहरू मिलाउन अनुकूलन डिजाइन गरिएको छ।

पावर वितरण र सर्किट संरक्षण

आगमन खण्डले तीन-चरण शक्ति (सामान्यतया 400V/480V, 50/60Hz) लाई लक गर्न मिल्ने मुख्य विच्छेदन स्विच वा सर्किट ब्रेकर मार्फत स्वीकार गर्दछ, सर्ट-सर्किट प्रतिरोधी मूल्याङ्कन साइटको उपलब्ध त्रुटि वर्तमानको लागि गणना गरिएको छ। डाउनस्ट्रीम वितरण उपकरण प्रकार्य द्वारा व्यवस्थित गरिएको छ: प्रशंसकहरू, पम्पहरू, कम्प्रेसरहरू, र नियन्त्रण सर्किटहरूका लागि छुट्टै शाखाहरू। मोटर सर्किट सुरक्षा थर्मल-चुम्बकीय सर्किट ब्रेकरहरू वा मोटर फुल-लोड करन्टसँग मिल्ने फ्युज्ड डिस्कनेक्टरहरूद्वारा प्रदान गरिन्छ, ओभरलोड रिलेहरू (इलेक्ट्रोनिक वा थर्मल) IEC कक्षा 10/20/30 ट्रिप कर्भहरू प्रदान गर्दछ। नियन्त्रण शक्ति - सामान्यतया 24VAC, 24VDC, वा 230VAC - एक समर्पित नियन्त्रण ट्रान्सफर्मरबाट व्युत्पन्न हुन्छ स्वतन्त्र रूपमा फ्यूज गरिएको माध्यमिक सर्किटहरू, पावर-साइड ट्रान्जिएन्टहरूबाट नियन्त्रण इलेक्ट्रोनिक्सलाई अलग गर्दै।

मोटर नियन्त्रण र सुरूवात विधिहरू

मोटर साइज, सुरु हुने टोक़ आवश्यकताहरू, र इनरश करन्टको लागि मेकानिकल प्रणालीको सहिष्णुतामा निर्भर गर्दै, प्यानलले उपयुक्त सुरुवात विधि समावेश गर्दछ:

●  डायरेक्ट-अन-लाइन (DOL): साना फ्यानहरू र लगभग 7.5kW सम्मका पम्पहरूका लागि

● स्टार-डेल्टा: मध्यम-शक्तिको मोटरहरूको लागि जहाँ कम सुरु हुने प्रवाह आवश्यक हुन्छ

●  सफ्ट स्टार्टर: पम्प र फ्यानहरूको लागि जहाँ चिकनी र्याम्प-अपले पानीको हथौडा वा बेल्ट स्लिपेज हटाउँछ

● भ्यारिएबल फ्रिक्वेन्सी ड्राइभ (VFD): मागको आधारमा गति मोड्युलेसन आवश्यक पर्ने अनुप्रयोगहरूका लागि — जस्तै डक्ट स्ट्याटिक प्रेसरद्वारा नियन्त्रित AHU सप्लाई फ्यानहरू, वा लुपमा विभेदक दबाबलाई प्रतिक्रिया दिने माध्यमिक चिल्ड वाटर पम्पहरू

VFD हरू बिल्ट-इन हार्मोनिक मिटिगेसन (DC लिङ्क चोकहरू) र आउटपुट dV/dt फिल्टरहरूसँग निर्दिष्ट गरिन्छ जहाँ केबलको लम्बाइ निर्माताको सीमाभन्दा बढी हुन्छ। सबै ड्राइभहरू गति सन्दर्भ र स्थिति प्रतिक्रियाको लागि प्यानलको नियन्त्रकसँग क्रमिक सञ्चारको लागि कन्फिगर गरिएको छ।

नियन्त्रक प्लेटफर्म: PLC बनाम DDC

अनुप्रयोगको जटिलता र एकीकरण आवश्यकताहरूको आधारमा नियन्त्रण वास्तुकला चयन गरिएको छ:

● DDC नियन्त्रकहरू व्यावसायिक HVAC अनुप्रयोगहरूका लागि विशिष्ट छन् जुन नेटिभ BACnet MS/TP वा BACnet/IP मार्फत BMS मा एकीकृत हुन्छन्। पूर्व-कार्यक्रमित अनुप्रयोग पुस्तकालयहरूले मानक AHU, चिलर, र बॉयलर अनुक्रमहरू समावेश गर्दछ।

●  PLC-आधारित नियन्त्रण औद्योगिक वातावरण, जटिल बहु-कम्प्रेसर अनुक्रम, वा जहाँ प्रणालीले गैर-HVAC उपकरणहरू जस्तै प्रक्रिया मेसिनरीसँग इन्टरफेस गर्नुपर्छ भनेर निर्दिष्ट गरिएको छ। PLC प्लेटफर्महरूले Profinet, Ethernet/IP, वा Modbus TCP संचारसँग भर्याङ तर्क, प्रकार्य ब्लक, वा संरचित पाठ प्रोग्रामिङ समर्थन गर्दछ।

● दुबै प्लेटफर्महरूले सञ्चालनको परिभाषित अनुक्रम कार्यान्वयन गर्दछ: समय तालिका, तापमान/दबाव PID लूपहरू, स्टार्ट/स्टप सिक्वेन्सिङ, अलार्म उत्पादन, र रनटाइम लगिङ।

सेन्सर इन्टरफेस र क्षेत्र तारिङ

समर्पित टर्मिनल ब्लकहरूले तापक्रम सेन्सरहरू (NTC थर्मिस्टर्स, RTD, 4-20mA), प्रेशर ट्रान्सड्यूसरहरू र स्विचहरू, आर्द्रता सेन्सरहरू, डक्ट-माउन्ट गरिएको एयरफ्लो प्रोभिङ स्विचहरू, फिल्टर स्थितिका लागि डिफरेंशियल प्रेशर स्विचहरू, र भल्भ/प्याडब्याक साइन इनहरू समावेश गर्दछ। सबै एनालग इनपुटहरू फिल्टर गरिएका छन् र प्रेरित ट्रान्जिन्टहरू विरुद्ध सुरक्षित छन्। डिजिटल इनपुटहरू व्यक्तिगत रूपमा ओप्टोकपलरहरू वा इन्टरपोजिङ रिलेहरू मार्फत अलग हुन्छन्। सेन्सर विफलता पत्ता लगाइन्छ र सजग हुन्छ, कन्फिगर योग्य फलब्याक रणनीतिहरूको साथ - उदाहरणका लागि, डक्ट प्रेसर सेन्सर हानिमा फिक्स्ड-स्पीड फ्यान अपरेशनमा पूर्वनिर्धारित।

HMI र अपरेटर इन्टरफेस

ढोका माउन्ट गरिएको रंग HMI टचस्क्रिन (सामान्यतया 7-इन्च वा ठूलो) वा अलग एलईडी सूचकहरू र पुशबटनहरूले स्थानीय अपरेटर इन्टरफेस प्रदान गर्दछ। HMI ले वास्तविक-समय प्रणाली स्थिति ग्राफिक्स - तापमान, आर्द्रता, दबाब, उपकरण रनटाइम, ऊर्जा खपत प्रवृत्तिहरू - प्रयोगकर्ता-कन्फिगर योग्य ड्यासबोर्डहरू प्रदर्शन गर्दछ। प्यारामिटर समायोजनहरू बहु पहुँच स्तरहरू (अपरेटर, पर्यवेक्षक, इन्जिनियर) सँग पासवर्ड-सुरक्षित हुन्छन्। अलार्म घोषणामा स्वीकृति ट्र्याकिङको साथ समय-स्ट्याम्प गरिएको घटना लगिङ समावेश छ। BMS-एकीकृत प्यानलहरूको लागि, HMI ले प्राथमिक दैनिक इन्टरफेसको सट्टा स्थानीय ओभरराइड र कमिसनिङ उपकरणको रूपमा काम गर्न सक्छ।

सुरक्षा इन्टरलक र संरक्षण तर्क

क्रिटिकल सेफ्टी फंक्शनहरू कन्ट्रोलरबाट स्वतन्त्र हार्डवायर तर्कमा लागू गरिन्छ, प्रोसेसर विफलताको अवस्थामा पनि असफल-सुरक्षित सञ्चालन सुनिश्चित गर्दै:

● फायर अलार्म इन्टरफेस: फायर प्यानलबाट भोल्ट-रहित सम्पर्क इनपुटले AHU बन्द र डम्पर बन्द गर्न बाध्य पार्छ।

● फ्रिज संरक्षण: पानीको कुण्डलमा कम तापक्रम थर्मोस्ट्याटले एकाइलाई ट्रिप गर्छ र कुण्डल फुट्नबाट जोगाउन भल्भ खोल्छ

● वायुप्रवाह प्रमाणित: हावा प्रवाहमा विभेदक दबाव स्विचले प्रमाणित वायुप्रवाह बिना विद्युत वा ग्यास हिटरको ऊर्जालाई रोक्छ

● उच्च-दबाव र कम-चापको फ्रिज स्विचहरूले कम्प्रेसरहरूलाई जोगाउँछन्

● स्थानीय कोड द्वारा आवश्यक भएमा भूकम्प र कम्पन स्विचहरू

सबै सुरक्षा इन्टरलकहरू मुख्य नियन्त्रण रिले वा सुरक्षा PLC को ट्रिप सर्किटमा तार छन्, तत्काल र बिना शर्त बन्द सुनिश्चित गर्दै।

घेरा र वातावरणीय निर्माण

प्यानल घेरा 1.5mm देखि 2.0mm इलेक्ट्रो-गैल्भेनाइज्ड वा स्टेनलेस स्टील पाना पाउडर लेपित फिनिश संग निर्मित छ। सामान्य मूल्याङ्कनहरू समावेश छन्:

●  IP42/IP43 सफा, तापक्रम-नियन्त्रित वातावरण भएको इनडोर मेकानिकल कोठाहरूको लागि

●  IP54/IP55 उपकरण कोठाहरू, रूफटप प्लान्टको घेरा वा अर्ध-खुलाएका स्थानहरूका लागि

●  IP65 पानी, धुलो, र प्रत्यक्ष घाममा पर्दा बाहिरी स्थापनाहरूको लागि

सक्रिय थर्मल व्यवस्थापन — थर्मोस्टेटिक फ्यान नियन्त्रणको साथ फिल्टर गरिएको जबरजस्ती वायु भेन्टिलेशन — VFD-घने प्यानलहरू वा उच्च परिवेश स्थापना वातावरणहरूको लागि समावेश गरिएको छ। बाहिरी क्याबिनेटहरूको लागि, सूर्य ढाल क्यानोपी, एन्टी-कन्डेन्सेसन हीटर, र जंग-प्रतिरोधी स्टेनलेस स्टील हार्डवेयर निर्दिष्ट गरिएको छ।

संचार र BMS एकीकरण

सञ्चार गेटवेहरूले कन्ट्रोलरको प्रोटोकललाई सुविधाको BMS ब्याकबोनमा अनुवाद गर्छन्। नेटिभ BACnet (MS/TP वा IP), Modbus RTU/TCP, र वैकल्पिक LonWorks वा इथरनेट/IP एडेप्टरहरू उपलब्ध छन्। सबै अनुगमन गरिएका बिन्दुहरू - तापक्रम, दबाब, प्रवाह दर, उपकरण स्थिति, चल्ने घण्टा, ऊर्जा डेटा, र अलार्म अवस्थाहरू - BMS लाई दृश्यात्मक बनाइन्छ। रिमोट सेटपोइन्ट समायोजन र तालिका व्यवस्थापनले सम्पूर्ण भवन पोर्टफोलियोमा केन्द्रीकृत ऊर्जा अनुकूलन सक्षम गर्दछ।

ऊर्जा दक्षता सुविधाहरू

वैकल्पिक एकीकृत पावर मिटरिङले प्यानल-स्तर वा व्यक्तिगत लोड खपत मापन गर्दछ। नियन्त्रकले इकोनोमाइजर फ्री कूलिङ, डिमांड कन्ट्रोल भेन्टिलेशन (CO₂-आधारित), इष्टतम स्टार्ट/स्टप, र बाहिरी अवस्थाहरूमा आधारित चिसो पानीको तापक्रम रिसेट जस्ता ऊर्जा-अप्टिमाइजेसन अनुक्रमहरू कार्यान्वयन गर्न सक्छ — निश्चित नियन्त्रणको तुलनामा वार्षिक HVAC ऊर्जा खपतलाई १५% देखि २५% घटाउँदै।

4. बारम्बार सोधिने प्रश्नहरू

Q1: के HVAC नियन्त्रण प्यानल मानक उत्पादन वा प्रत्येक परियोजनाको लागि अनुकूलित डिजाइन गरिएको छ?

प्रत्येक प्यानल परियोजनाको मेकानिकल उपकरण तालिका, सञ्चालनको अनुक्रम, र विद्युतीय लोड सूची मिलाउन अनुकूलन-इन्जिनियर गरिएको छ। हाम्रा एप्लिकेसन इन्जिनियरहरूले तपाईंको P&ID, उपकरण डेटासिटहरू, र नियन्त्रण विनिर्देशहरूबाट काम गर्छन्। मानकीकृत आन्तरिक वास्तुकला र कम्पोनेन्ट पुस्तकालयहरूले साइट-विशिष्ट आवश्यकताहरू समायोजन गर्दा लगातार गुणस्तर सुनिश्चित गर्दछ।

Q2: तपाइँ कुन कन्ट्रोलर प्लेटफर्म प्रयोग गर्नुहुन्छ - PLC वा DDC?

हामी दुबै प्रस्ताव गर्छौं र तपाईंको परियोजनामा ​​आधारित उपयुक्त प्लेटफर्म सिफारिस गर्नेछौं। DDC कन्ट्रोलरहरू (BACnet-नेटिभ) BMS एकीकरणको साथ व्यावसायिक भवन अनुप्रयोगहरू अनुरूप छन्। PLC हरू औद्योगिक सुविधाहरू, जटिल अनुक्रमहरू, वा जहाँ गैर-HVAC उपकरणहरूसँग एकीकरण आवश्यक छ भनेर निर्दिष्ट गरिएको छ। बहु-विक्रेता समर्थन उपलब्ध छ — हामी अग्रणी ब्रान्डहरूसँग काम गर्छौं र खुला-प्लेटफर्म विकल्पहरू पनि आपूर्ति गर्न सक्छौं।

Q3: कुन HVAC उपकरणले प्यानल नियन्त्रण गर्न सक्छ?

हाम्रा प्यानलहरू सबै सामान्य HVAC उपकरणहरूका लागि कन्फिगर गरिएका छन्: हावा ह्यान्डलिङ इकाइहरू (स्थिर भोल्युम र VAV), प्याकेज गरिएको रूफटप एकाइहरू, चिलर प्लान्टहरू (एयर-कूल्ड र वाटर-कूल्ड), बॉयलर प्रणालीहरू, कुलिङ टावरहरू, पम्पिङ प्रणालीहरू (प्राथमिक, माध्यमिक, र तृतीयक), फ्यान कोइल इकाइहरू, फ्यान कोइल इकाइहरू, एक्स्ट्र्याक्ट/एक्स्ट्र्याक्ट सिस्टम, एक्स्ट्र्याक्ट प्रणाली। सम्पूर्ण मेकानिकल कोठा प्रबन्ध गर्ने बहु-उपकरण प्यानलहरू एक मानक प्रस्ताव हो।

Q4: के प्यानल हाम्रो अवस्थित भवन व्यवस्थापन प्रणालीसँग एकीकृत हुन सक्छ?

हो। BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, र LonWorks सहित संचार प्रोटोकलहरू उपलब्ध छन्। हामी तपाईंको BMS सँग सिमलेस प्लग-एन्ड-प्ले एकीकरण सुनिश्चित गर्न इन्जिनियरिङ चरणको समयमा विशिष्ट प्रोटोकल, बाउड दर, र पोइन्ट सूची पुष्टि गर्नेछौं।

Q5: प्यानलहरूले कुन सुरक्षा मापदण्डहरू र प्रमाणपत्रहरू पूरा गर्छन्?

प्यानलहरूलाई IEC 61439-1/2 मा कम भोल्टेज स्विचगियर र कन्ट्रोलगियर एसेम्बलीहरूको लागि डिजाइन र परीक्षण गरिएको छ। सबै कम्पोनेन्टहरूमा सीई मार्किङ हुन्छ। थप क्षेत्रीय प्रमाणपत्रहरू (UL, UKCA, आदि) उपलब्ध छन्। सर्किट प्रमाणीकरण, इन्सुलेशन प्रतिरोध परीक्षण, कार्यात्मक अनुक्रम परीक्षण, र सुरक्षा इन्टरलक प्रमाणीकरण सहित प्रत्येक प्यानलसँग पूर्ण कारखाना स्वीकृति परीक्षण (FAT) कागजातहरू आपूर्ति गरिन्छ।

Q6: ढुवानी अघि प्यानल कसरी परीक्षण गरिन्छ?

प्रत्येक प्यानलले फ्याक्ट्री स्वीकृति परीक्षणबाट गुज्र्छ: बिन्दु-देखि-पोइन्ट तार प्रमाणीकरण, इन्सुलेशन प्रतिरोध परीक्षण (पावर र नियन्त्रण सर्किट), सबै मोटर स्टार्टरहरू र ड्राइभहरूको पूर्ण कार्यात्मक परीक्षण, नियन्त्रक I/O लूप जाँच, अनुमोदित कन्ट्रोल न्यारेटिभ विरुद्ध सिमुलेटेड अनुक्रम-अफ-अपरेशन परीक्षण, इन्टरफेस लक परीक्षण, इन्टरफेस लक परीक्षण। विस्तृत FAT रिपोर्ट प्यानलसँग प्रदान गरिएको छ।

Q7: स्थापना पछि के मर्मत आवश्यक छ?

सिफारिस गरिएको वार्षिक मर्मतसम्भारमा समावेश छ: ढिलो टर्मिनेसनहरू पहिचान गर्न पावर जडानहरूको थर्मल इमेजिङ, सुरक्षा इन्टरलकहरू र आपतकालीन स्टपहरूको कार्यात्मक जाँच, सेन्सर क्यालिब्रेसनको प्रमाणीकरण, कूलिङ फ्यानहरू र फिल्टर अवस्थाहरूको निरीक्षण, र घेरा भित्रीहरूको सामान्य सफाई। सबै कम्पोनेन्टहरू अगाडिको ढोकाबाट पहुँचयोग्य छन्; फ्युज र कन्ट्याक्टर कोइल जस्ता महत्वपूर्ण स्पेयरहरू आपूर्ति गरिएको मर्मत पुस्तिकामा पहिचान गरिन्छ।

Q8: के तपाइँ फिल्ड कमिसनिङलाई समर्थन गर्न सक्नुहुन्छ?

भिडियो कल मार्फत रिमोट कमिसनिङ समर्थन प्रत्येक प्यानलमा समावेश गरिएको छ। परियोजना स्थान र दायराको आधारमा साइटमा कमिसन र BMS एकीकरण सेवाहरू व्यवस्थित गर्न सकिन्छ।

नयाँ अन्तर्राष्ट्रिय विमानस्थलको टर्मिनल — HVAC कन्ट्रोल प्यानल डिप्लोइमेन्ट

पृष्ठभूमि

मध्य पूर्वको प्रमुख अन्तर्राष्ट्रिय विमानस्थलले बढ्दो क्षमताको मागलाई समायोजन गर्न नयाँ यात्रु टर्मिनल निर्माण गरेको छ। टर्मिनल, 700,000 वर्ग मिटर भन्दा बढि फैलिएको, 50 डिग्री सेल्सियस सम्म पुग्ने चरम बाहिरी तापक्रममा प्रस्थान हलहरू, आगमन कन्सोर्सहरू, खुद्रा क्षेत्रहरू, लाउन्जहरू, र सामान ह्यान्डलिंग क्षेत्रहरूमा यात्रुहरूको आराम कायम गर्नको लागि विस्तृत HVAC पूर्वाधार आवश्यक थियो।

चुनौती

मेकानिकल डिजाइनले 12 वाटर-कूल्ड सेन्ट्रीफ्यूगल चिलरहरू, 15kW देखि 160kW सम्मको 48 वटा एयर ह्यान्डलिङ इकाइहरू, धेरै चिल्ड वाटर पम्प सेटहरू (प्राथमिक र माध्यमिक), कुलिङ टावरका फ्यानहरू, ऊर्जा रिकभरी भेन्टिलेटरहरू, र ह्यान्डक्लोजिङ प्लान्टहरूका लागि समर्पित क्षेत्रहरू सहितको केन्द्रीय चिलर प्लान्ट निर्दिष्ट गरेको छ। सबै उपकरणहरू धेरै मेकानिकल फ्लोरहरू र रूफटप प्लान्ट एन्क्लोजरहरूमा वितरण गरिएको थियो।

आयोजनाको विद्युतीय ठेकेदारले निर्माण कार्य तालिकामा कठिनाइको सामना गर्नुपरेको थियो। उपकरणको प्रत्येक टुक्राको लागि साइट-फेब्रिकेटिङ व्यक्तिगत नियन्त्रण प्यानलहरू विस्तारित अवधिको लागि साइटमा ठूलो संख्यामा इलेक्ट्रीशियनहरू आवश्यक पर्दछ, गुणस्तर भिन्नता परिचय, र विद्युतीय र नियन्त्रण उप-ठेकेदारहरू बीचको जोखिम समन्वय त्रुटिहरू। एयरपोर्ट अपरेटरले केन्द्रीकृत ऊर्जा व्यवस्थापन र भविष्यवाणी मर्मतका लागि सुविधाको इन्टरप्राइज BMS सँग पूर्ण BACnet एकीकरण अनिवार्य गरेको छ।

किन कारखाना-इन्जिनियर गरिएको HVAC नियन्त्रण प्यानलहरू?

परियोजना टोलीले सबै HVAC नियन्त्रण प्यानलहरू फ्याक्ट्री-इन्जिनियर गरिएको, पूर्व-परीक्षण सभाहरूको रूपमा खरिद गर्न चुन्यो। फाइदाहरू निर्णायक थिए:

●  प्रत्येक प्यानल मेकानिकल उपकरण तालिका र कन्ट्रोल कन्सल्टेन्टको सञ्चालनको अनुक्रमबाट डिजाइन गरिएको थियो, प्रत्येक प्यानल र यसका तोकिएका उपकरणहरू बीच एक-देखि-एक मिलान सुनिश्चित गर्दै।

●  सबै आन्तरिक पावर वितरण, मोटर सुरक्षा, VFDs, नियन्त्रण तारिङ, PLC/DDC तर्क, र HMI कन्फिगरेसनहरू ढुवानी गर्नु अघि कारखानामा पूर्ण रूपमा भेला भएका थिए र परीक्षण गरिएका थिए — प्यानल माउन्ट गर्नको लागि साइटमा समय कम्प्रेस गर्ने, आगमन शक्ति जडान गर्ने, र क्षेत्र सेन्सर केबलहरू समाप्त गर्ने।

●  BACnet संचार गेटवे पूर्व-कन्फिगर गरिएको थियो, र लामो फिल्ड प्रोटोकल डिबगिङ हटाउँदै, प्यानलहरू आउनु अघि BMS एकीकरणकर्तालाई पूर्ण अंकहरूको सूची प्रदान गरिएको थियो।

●  सुरक्षा इन्टरलकहरू — फायर अलार्म बन्द, चिसो पानीको कुण्डलहरूको लागि फ्रिज संरक्षण, इलेक्ट्रिक हीटरहरूको लागि एयरफ्लो-प्रोभिंग इन्टरलक — कागजपत्र प्रमाणीकरणको साथ कारखानामा कडाइका थिए, कडा एयरपोर्ट प्राधिकरणको सुरक्षा आवश्यकताहरू पूरा गर्दै।

● सबै ४८ AHUs मा एकरूप प्यानल डिजाइन सरलीकृत अपरेटर प्रशिक्षण र एयरपोर्ट मर्मत टोलीका लागि स्पेयर पार्ट्स भण्डारण।

परिनियोजन

छियासी HVAC कन्ट्रोल प्यानलहरू निर्माण र डेलिभर गरियो — चिलरहरू, पम्पहरू, AHUs, र ऊर्जा रिकभरी प्रणालीहरू कभर गर्दै। प्यानल आकारहरू साना भेन्टिलेसन इकाइहरूका लागि कम्प्याक्ट भित्ता-माउन्ट एन्क्लोजरदेखि एकीकृत VFD हरूका साथ 160kW AHUs को लागि बहु-खण्ड फ्लोर-स्ट्यान्डिङ क्याबिनेटहरू सम्मका छन्। सबै प्यानलहरूले स्थानीय अपरेटर पहुँचका लागि BACnet/IP सञ्चार गेटवेहरू र ढोका-माउन्ट गरिएको HMI टचस्क्रिनहरू समावेश गरेका छन्। प्यानलहरू पूर्व-कार्यक्रमित र FAT-परीक्षण गरी पठाइयो, प्रत्येक प्यानलको कागजात प्याकहरू जस्तै-निर्मित तारिङ रेखाचित्रहरू, नियन्त्रक तर्क प्रिन्टआउटहरू, र FAT प्रमाणपत्रहरू सहित।

परिणामहरू

● टर्मिनललाई खोल्ने समयसीमा पूरा गर्न मद्दत गर्दै, परम्परागत साइट-फेब्रिकेटेड प्यानलहरूमा आधारित बजेट अनुमानको तुलनामा अन-साइट कमिसनिङ समय लगभग 50% ले घटाइएको थियो।

● फ्याक्ट्री FAT कार्यक्रमले पूर्व-परीक्षणको क्रममा १२ अनुक्रम तर्क विवादहरू पहिचान र सुधार गर्‍यो — समस्याहरू जुन अन्यथा महँगो अन-साइट समस्या निवारणको क्रममा देखा पर्ने थियो।

●  विमानस्थल BMS सँग पूर्ण BACnet एकीकरण प्यानल उर्जाको तीन हप्ता भित्र प्राप्त भयो, सबै 86 प्यानलहरूले परिचालन डेटा रिपोर्ट गर्ने र पर्यवेक्षक आदेशहरू स्वीकार गर्दै।

● सञ्चालनको पहिलो वर्षमा, BMS-रेकर्ड गरिएको डेटाले सुविधा टोलीलाई चिसो पानीको तापक्रम रिसेट तालिकाहरू अनुकूलन गर्न सक्षम बनायो, मूल डिजाइन आधारभूत रेखाको तुलनामा चिलर प्लान्टको ऊर्जा खपतमा 12% कमी हासिल गर्दै।

● विमानस्थलको मर्मत सम्भार ठेकेदारले न्यूनतम सुधारात्मक कार्य रिपोर्ट गर्‍यो, मानकीकृत प्यानल डिजाइन र कुशल टोली परिचयका लागि विस्तृत कागजातहरू क्रेडिट गर्दै।
