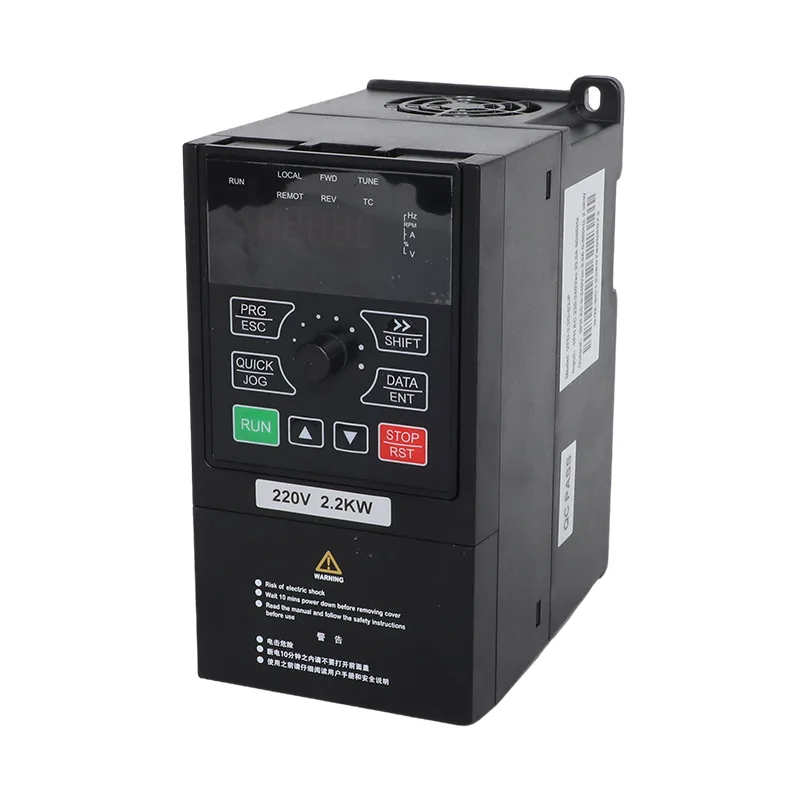

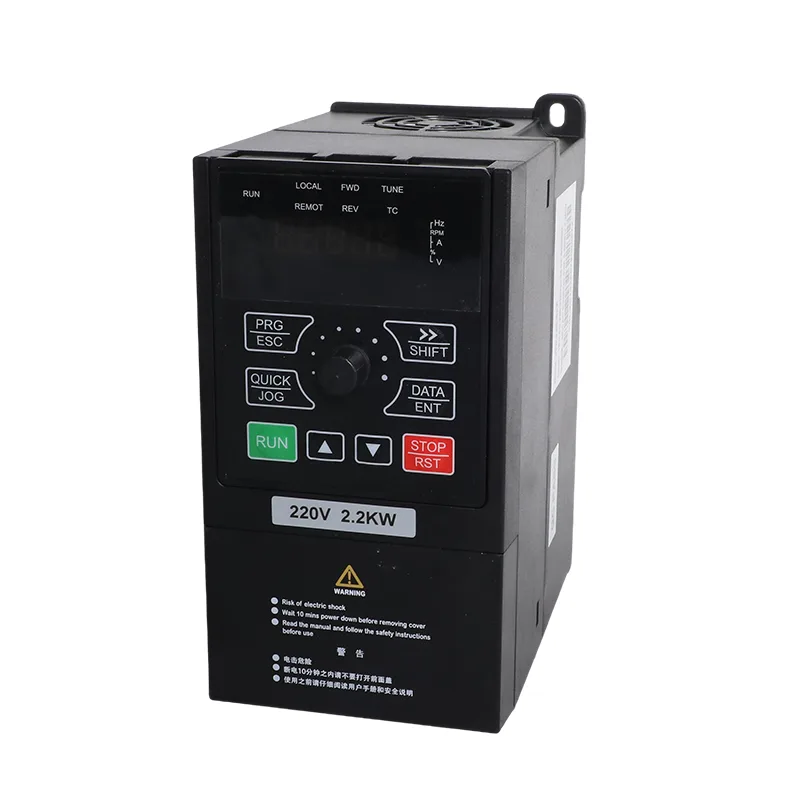

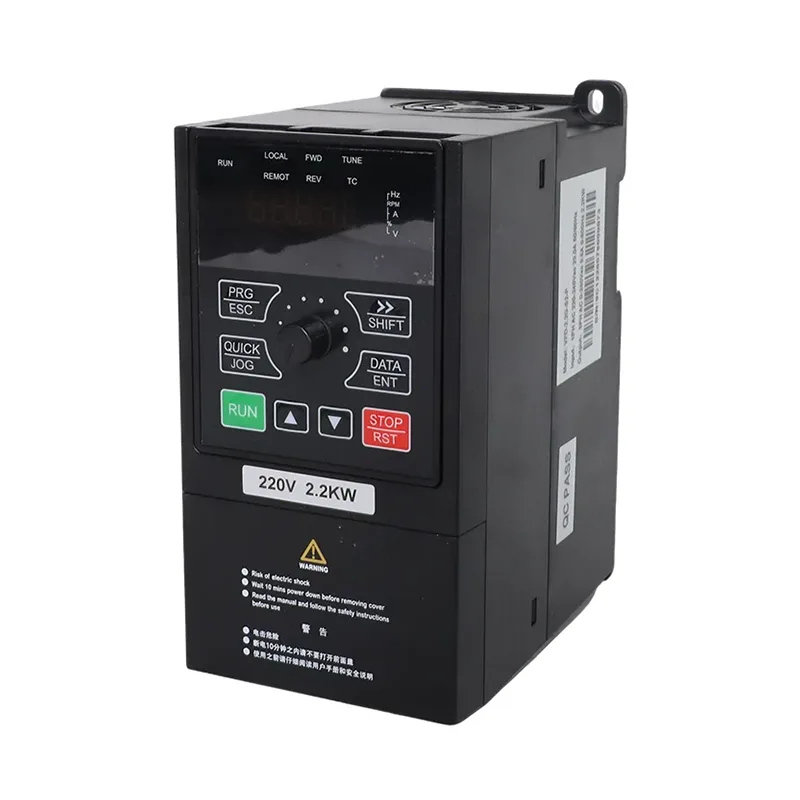

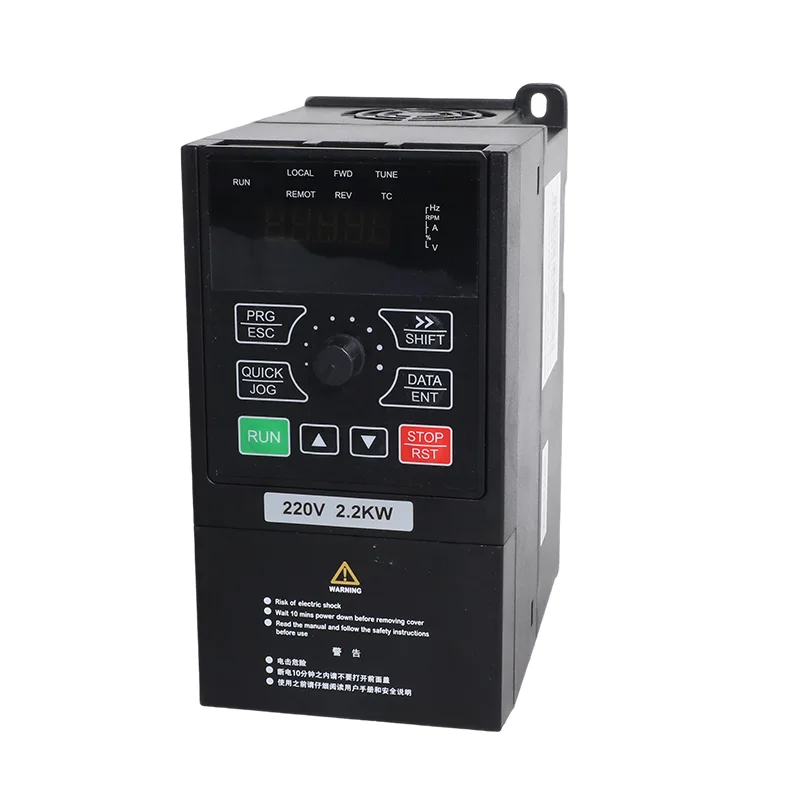

7.5kW/11kW 3 चरण 380V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD

CSIVEI iMaster VFD-PC10 शृङ्खलाले तीन-चरण 380 V अनुप्रयोगहरूको लागि VFD-PC10-7.5G-T4 र VFD-PC10-11G-T4-MK मोडेलहरू समावेश गर्दछ। सूचीबद्ध आउटपुट प्रवाहहरू 7.5 kW मोडेलको लागि 17 A र 11 kW मोडेलको लागि 25 A छन्। दुबै मूल्याङ्कनहरू सौर्य-संचालित पम्पिङ प्रणाली र उपयुक्त औद्योगिक मोटर अनुप्रयोगहरूमा प्रयोग गरिन्छ, चयन गरिएको ड्राइभको विद्युतीय विशिष्टताहरूको अधीनमा।

सौर्य पम्प मोडमा, 7.5kW/11kW 3 चरण 380V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD ले फोटोभोल्टिक एरेबाट DC पावर प्रयोग गर्छ र उपलब्ध सौर्य इनपुट अनुसार मोटरलाई नियन्त्रण गर्न अधिकतम पावर पोइन्ट ट्र्याकिङ (MPPT) लागू गर्छ। सामान्य-उद्देश्य मोडमा, यसले मिल्दो पम्पहरू र अन्य उपकरणहरूको लागि चर-फ्रिक्वेन्सी मोटर नियन्त्रण प्रदान गर्दछ। अपरेटिङ मोड आवश्यक अनुप्रयोग र आपूर्ति कन्फिगरेसन अनुसार प्यारामिटर P8-00 मार्फत चयन गरिएको छ।

आधारभूत मोटर-स्पीड कन्ट्रोलरको तुलनामा, सूचीबद्ध PC10 प्रकार्यहरूमा पानी-स्तर निगरानी, ​​अन्डरलोड पत्ता लगाउने र प्रोब-गल्ती रिपोर्टिङ पनि समावेश छ। यी कार्यहरू पम्पिङ प्रणालीहरूमा सान्दर्भिक छन् जहाँ पानीको स्रोत, भण्डारण ट्याङ्की र पम्प सञ्चालन ड्राइभ मार्फत निगरानी गर्न आवश्यक छ।

मोडेल निर्दिष्टीकरण

मोटरको पावरमा मात्र भर पर्नुको सट्टा इन्भर्टरको आउटपुट-करेन्ट रेटिङसँग मोटरको मूल्याङ्कन गरिएको वर्तमान तुलना गरेर मोडेल छनोट गर्नुहोस्। स्थापना गर्नु अघि सही मोडेल प्रत्यय, इनपुट भोल्टेज आवश्यकताहरू र लागू नेमप्लेट डेटा पुष्टि गर्नुहोस्।

सिफारिस गरिएको सौर एरे कन्फिगरेसन

तलका सन्दर्भ कन्फिगरेसनहरूले दुई ड्राइभ मूल्याङ्कनहरूको लागि सूचीबद्ध मोड्युल मात्राहरू देखाउँछन्। तिनीहरूले PV प्रणाली डिजाइनको लागि सुरूवात बिन्दु प्रदान गर्दछ; अन्तिम व्यवस्था चयन गरिएको मोड्युलको विद्युतीय डेटा, साइटको न्यूनतम तापक्रम र पम्पिङ आवश्यकताहरू विरुद्ध प्रमाणित गरिनुपर्छ।

तालिका C. सामान्य विनिर्देशहरू (iMaster दायरा भरमा समान)

सौर्य पम्प सञ्चालन र ग्रिड ब्याकअप

PC10 श्रृंखला जानकारीले सौर्य र ग्रिड पावरको लागि कन्फिगर गरिएको स्थापनाहरूको लागि स्वचालित अपरेटिङ अनुक्रम वर्णन गर्दछ। कागजात गरिएको कन्फिगरेसनमा, प्यारामिटर P8-15 ले आपूर्ति-मोड व्यवहार चयन गर्दछ। P8-15 लाई ० मा सेट गरिएको, ड्राइभ उपलब्ध हुँदा सौर्य उर्जामा सञ्चालन हुन्छ र कन्फिगर गरिएको कमजोर प्रकाश र परिवर्तन तर्क अनुसार ग्रिड प्रयोग गर्दछ।

आपूर्ति गरिएको प्यारामिटर जानकारीले P8-16 लाई ग्रिड-अपरेसन अन्तरालको रूपमा सूचीबद्ध गर्दछ, 60 मिनेटको पूर्वनिर्धारितसँग, र P8-17 लाई 4 सेकेन्डको पूर्वनिर्धारितको साथ, सोलार अपरेशनमा फर्किने ढिलाइको रूपमा। कमिसन गर्नु अघि सही मोडेल र फर्मवेयर संस्करणको लागि म्यानुअल विरुद्ध समर्थित अनुक्रम र प्यारामिटर पूर्वनिर्धारित पुष्टि गर्नुहोस्।

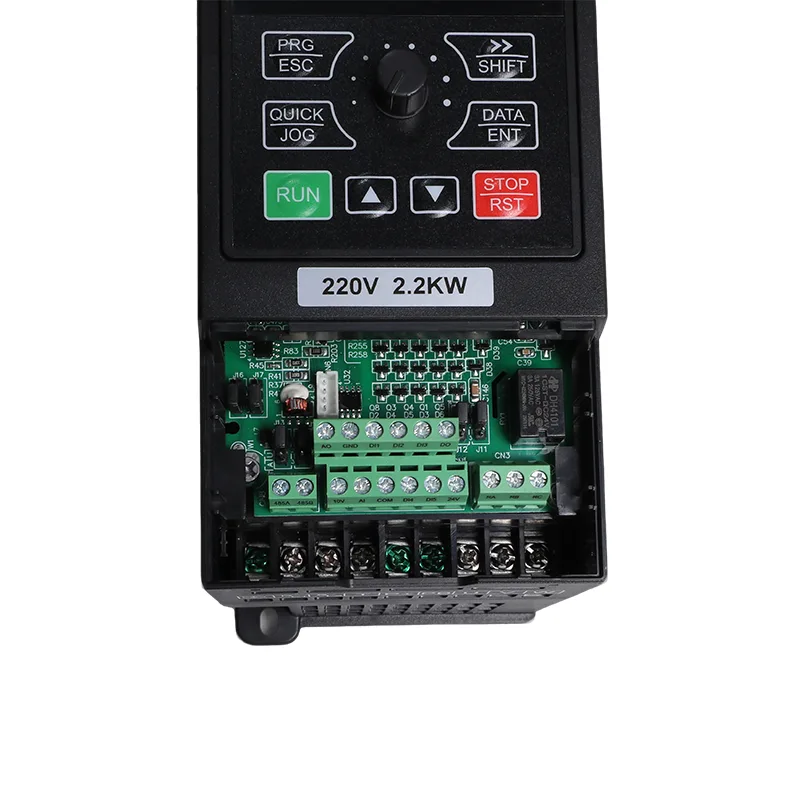

AC ब्याकअप स्रोत प्रयोग गर्ने प्रणालीको लागि, तार र परिवर्तनको व्यवस्थाले लागू सर्किट रेखाचित्रको पालना गर्नुपर्छ। बाह्य स्विचिङ उपकरण आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्; इन्भर्टर एक्लैले प्रत्येक स्रोत-स्विचिङ प्रकार्य गर्दछ भनेर मान्नुहोस्।

जल-स्तर नियन्त्रण र अनुसन्धान अनुगमन

साझा खानेपानी आपूर्ति, सिँचाइ र एक्वाकल्चर प्रणालीहरूको लागि, पम्प सञ्चालन भण्डारण ट्याङ्कीमा पानीको स्तर र स्रोतमा पानीको उपलब्धता दुवैमा निर्भर हुन सक्छ। सूचीबद्ध PC10 प्यारामिटरहरूले पानी-स्तर पत्ता लगाउने, अन्डरलोड निगरानी र प्रोब-गल्ती निदानसँग सम्बन्धित कार्यहरू प्रदान गर्दछ।

ट्यांक-स्तर पत्ता लगाउने

आपूर्ति गरिएको प्यारामिटर जानकारीले AI पानी-स्तर पत्ता लगाउनको लागि P8-18, पूर्ण-स्तर थ्रेसहोल्डको लागि P8-19 र निद्रा ढिलाइको लागि P8-20 पहिचान गर्दछ। कन्फिगर गरिएको स्तर संकेत र थ्रेसहोल्डले ड्राइभले अनुगमन गरिएको ट्यांक अवस्थालाई कसरी प्रतिक्रिया दिन्छ भनेर निर्धारण गर्दछ। सेन्सर प्रकार, तार र वास्तविक नियन्त्रण अनुक्रम लागू तारिङ रेखाचित्र र प्यारामिटर निर्देशनहरू पालना गर्नुपर्छ।

स्रोत-पानी र अन्डरलोड निगरानी

स्रोत-पानी सुरक्षा जानकारीले अन्डरलोड पत्ता लगाउने स्तरको लागि P8-24, पत्ता लगाउने समयको लागि P8-25 र रिसेट सेटिङको लागि P8-26 प्रयोग गर्दछ। यी प्यारामिटरहरू सान्दर्भिक छन् जहाँ पानीको सम्भावित अभाव वा सम्बन्धित पम्प अवस्था पहिचान गर्न मोटर लोडमा कमी प्रयोग गरिन्छ।

प्रोब-फल्ट रिपोर्टिङ

आपूर्ति गरिएको स्रोतले P8-22 लाई प्रोब-नुकसान निगरानी थ्रेसहोल्ड र E43 लाई सम्बन्धित प्रोब-गल्ती संकेतको रूपमा पहिचान गर्दछ। प्रणाली कन्फिगर गर्दा वा समस्या निवारण गर्दा प्रासंगिक मोडेल म्यानुअलमा अलार्म परिभाषा र पत्ता लगाउने अवस्थाहरू पुष्टि गर्नुहोस्।

पानी-स्तर र अन्डरलोड प्रकार्यहरू सही सेन्सर चयन, स्थापना र प्यारामिटर सेटिङहरूमा निर्भर हुन्छन्। तिनीहरू उत्पादन कागजातमा निर्दिष्ट सर्तहरूमा कमीशन र परीक्षण गरिनु पर्छ।

नियन्त्रण निरन्तरता र रिमोट निगरानी

आपूर्ति गरिएको PC10 श्रृंखला जानकारीले बताउँछ कि प्यानल आदेशहरू र सञ्चार आदेशहरू पावर चक्रमा राख्न सकिन्छ। वास्तविक रिस्टार्ट व्यवहार कन्फिगर गरिएको आदेश स्रोत, पुन: सुरु प्यारामिटरहरू र अनुप्रयोगको सुरक्षा आवश्यकताहरू विरुद्ध जाँच गरिनु पर्छ।

RS485 Modbus RTU संचार इन्टरफेस रूपमा सूचीबद्ध छ। स्रोतले अनुगमन प्यारामिटर U0-49 लाई आपूर्ति-मोड स्थितिको रूपमा पहिचान गर्दछ, 0 संकेत गर्ने ग्रिड सञ्चालन र 1 ले सौर्य सञ्चालनलाई संकेत गर्दछ। यो जानकारी उपयुक्त संचार कागजातमा दर्ता परिभाषा र उपलब्ध स्थिति मानहरू पुष्टि गरेपछि उपयुक्त निगरानी प्रणाली द्वारा प्रयोग गर्न सकिन्छ।

ड्राइभ पानीको ट्याङ्की, सिँचाइ स्टेशन वा नियन्त्रक निरन्तर उपस्थित नभएको अन्य साइटमा सञ्चालन हुँदा रिमोट निगरानी उपयोगी हुन्छ। प्रदर्शित स्थिति वास्तविक अपरेटिङ राज्यसँग मेल खान्छ भनेर पुष्टि गर्न संचार सेटअप परीक्षण गरिनुपर्छ।

सामान्य-उद्देश्य इन्भर्टर सञ्चालन

सामान्य-उद्देश्य मोडमा, इन्भर्टरले उपयुक्त उपकरणहरूको लागि चर-फ्रिक्वेन्सी मोटर नियन्त्रण प्रदान गर्दछ। सूचीबद्ध नियन्त्रण विधिहरू सेन्सरलेस भेक्टर कन्ट्रोल (SVC) र V/F कन्ट्रोल हुन्, जसमा बिल्ट-इन PID, समायोज्य एक्सेलेरेसन र डिसेलेरेशन, JOG नियन्त्रण र Modbus RTU संचार सहित अतिरिक्त कार्यहरू छन्।

सामान्य-उद्देश्य कन्फिगरेसन मिल्दो अनुप्रयोगहरू जस्तै माइन डिवाटरिंग, क्वारी डस्ट सप्रेसन, औद्योगिक परिसंचरण र प्रक्रिया पम्पहरूको लागि विचार गर्न सकिन्छ। मोडेल मोटरको मूल्याङ्कन गरिएको वर्तमान, लोड विशेषताहरू, प्रवेग आवश्यकताहरू र सञ्चालन शुल्कसँग मिल्दो हुनुपर्छ।

प्यारामिटर P8-00 लाई अपरेटिङ-मोड चयन प्यारामिटरको रूपमा आपूर्ति गरिएको जानकारीमा पहिचान गरिएको छ। मोड वास्तविक अनुप्रयोग र आपूर्ति मोडेलको लागि निर्देशन अनुसार कन्फिगर गरिनु पर्छ। सौर्य पम्प र सामान्य-उद्देश्य सञ्चालन बीचको कुनै पनि परिवर्तनले तोकिएको प्यारामिटर सेटिङ र कमिसनिङ प्रक्रियाको पालना गर्नुपर्छ।

सामान्य अनुप्रयोगहरू

1. सामुदायिक र गाउँ पानी आपूर्ति

वितरण ट्याङ्कीमा बोरहोल वा नदी-पानी पम्पिङको लागि, ड्राइभको सौर्य सञ्चालन र सूचीबद्ध स्तर-निगरानी कार्यहरू प्रणाली डिजाइनको भागको रूपमा मान्न सकिन्छ। ड्राइभ चयन गर्नु अघि मोटर रेटिङ, पम्पिङ हेड, आवश्यक पानीको मात्रा र ट्याङ्की-स्तर नियन्त्रण परिभाषित गरिनुपर्छ।

2. सिंचाई सहकारी र साझा पम्प स्टेशनहरू

साझा सिँचाइ प्रणालीहरूले धेरै क्षेत्रहरू वा सिंचाई क्षेत्रहरू आपूर्ति गर्न केन्द्रीय पम्प प्रयोग गर्न सक्छन्। चयनले आवश्यक प्रवाह, कुल गतिशील हेड, दैनिक सञ्चालन तालिका र सौर्य वा ग्रिड पावरको उपलब्धतालाई प्रतिबिम्बित गर्नुपर्छ।

3. माछा र झींगा फार्महरू

एक्वाकल्चर साइटहरूमा पानी-विनिमय र परिसंचरण पम्पहरूले चर-फ्रिक्वेन्सी नियन्त्रण प्रयोग गर्न सक्छन् जहाँ मोटर र पम्प व्यवस्था मिल्दो छ। आवश्यक पम्पिङ तालिका र पानी-व्यवस्थापन नियन्त्रण साइटको पावर आपूर्ति संग विचार गर्नुपर्छ।

4. खानी र खानी पानी व्यवस्थापन

सामान्य-उद्देश्य मोडमा, ड्राइभ मिल्दो माइन डिवाटरिङ, पिट-पानी व्यवस्थापन र धुलो-दमन पम्पिङ उपकरणहरूको लागि मूल्याङ्कन गर्न सकिन्छ। विशेष स्थापनाको लागि मोटर मूल्याङ्कन, लोड अवस्था, वातावरणीय आवश्यकताहरू र आवश्यक नियन्त्रण विधि प्रमाणित गर्नुहोस्।

5. औद्योगिक परिसंचरण र शीतलन

सामान्य-उद्देश्य कन्फिगरेसन मिल्दो प्रक्रिया-पानी परिसंचरण, कूलिंग-टावर मेकअप र अन्य औद्योगिक पम्पिङ कर्तव्यहरूको लागि विचार गर्न सकिन्छ। प्रणाली डिजाइनको भागको रूपमा आवश्यक प्रवाह, सञ्चालन दबाव र मोटर विशेषताहरू मूल्याङ्कन गरिनु पर्छ।

प्राविधिक विनिर्देशहरू

घेरा IP20 दर्जा दिइएको छ र पानी प्रवेश विरुद्ध सुरक्षा प्रदान गर्दैन। ड्राइभलाई उपयुक्त इनडोर वा सुरक्षात्मक घेराको वातावरणमा पर्याप्त भेन्टिलेसनको साथ र यसको तापक्रम, आर्द्रता र स्थापना आवश्यकताहरू अनुसार स्थापना गर्नुपर्छ।

बारम्बार सोधिने प्रश्नहरू

1. 11 kW मोडेलको लागि कति PV array सूचीबद्ध छ?

आपूर्ति गरिएको सन्दर्भ कन्फिगरेसनले 250 Wp मा मूल्याङ्कन गरिएका 18 मोड्युलहरूको तीन स्ट्रिङ वा 300 Wp मा मूल्याङ्कन गरिएका 15 मोड्युलहरूको तीन स्ट्रिङहरू निर्दिष्ट गर्दछ। यी व्यवस्थाहरू क्रमशः 54 मोड्युल वा 45 मोड्युलहरूसँग मेल खान्छ, र कुनै पनि अवस्थामा 13.5 kWp को गणना गरिएको नाममात्र एरे पावर। अन्तिम स्ट्रिङ डिजाइन मोड्युल डाटाशीट, साइटको न्यूनतम तापक्रम र इन्भर्टरको DC भोल्टेज सीमाहरू विरुद्ध प्रमाणित गरिनुपर्छ।

2. के 65 dBA रेटिङको मतलब ध्वनिक घेरा आवश्यक छ?

आपूर्ति गरिएको स्पेसिफिकेशनले 65 dBA को अधिकतम शोर स्तर सूचीबद्ध गर्दछ। अतिरिक्त ध्वनिक उपचार आवश्यक छ कि छैन स्थापना स्थान, कोठा ध्वनिक, सञ्चालन उपकरण र लागू आवाज आवश्यकताहरूमा निर्भर गर्दछ। कब्जा गरिएको भवन वा संलग्न उपकरण कोठामा ड्राइभलाई स्थितिमा राख्दा स्थापना वातावरणलाई विचार गर्नुहोस्।

3. के एउटा ड्राइभले धेरै पम्पहरू चलाउन सक्छ?

सामान्य-उद्देश्य कन्फिगरेसन कुल लोड र समर्थित नियन्त्रण विधिसँग मिल्नुपर्छ। भेक्टर-नियन्त्रण अनुप्रयोगहरूको लागि, म्यानुअलमा लागू हुने मोटर व्यवस्था पुष्टि गर्नुहोस्। एक ड्राइभबाट धेरै मोटरहरू चलाउनको लागि ड्राइभ रेटिङ भित्र रहन संयुक्त वर्तमान चाहिन्छ र प्रत्येक मोटरलाई उपयुक्त ओभरलोड सुरक्षा हुन आवश्यक छ। चयन गरिएको नियन्त्रण मोडको लागि निर्माताको निर्देशनहरू पालना गर्नुहोस्।

४. हालको पावर स्रोत कसरी अनुगमन गर्न सकिन्छ?

आपूर्ति गरिएको जानकारीले अनुगमन प्यारामिटर U0-49 लाई आपूर्ति-मोड सूचकको रूपमा पहिचान गर्दछ, जसमा 0 ले ग्रिड सञ्चालन र 1 ले सौर्य सञ्चालनलाई प्रतिनिधित्व गर्दछ। प्यारामिटर Modbus RTU मा पढ्न सकिन्छ जहाँ समर्थित छ। रिमोट निगरानी प्रणालीमा एकीकृत गर्नु अघि लागू म्यानुअल विरुद्ध दर्ता परिभाषा र संचार सेटिङहरू पुष्टि गर्नुहोस्।

5. के नियमित मर्मत आवश्यक छ?

हिटसिङ्क र कूलिङ फ्यानलाई धुलोबाट सफा राख्नुहोस्, मर्मत तालिका अनुसार टर्मिनल र तार जडानहरू निरीक्षण गर्नुहोस्, र परिवेशको तापक्रम र भेन्टिलेसनको निगरानी गर्नुहोस्। सूचीबद्ध अपरेटिङ तापमान दायरा -10 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस छ, 40 डिग्री सेल्सियस भन्दा माथि डेरेटिङको साथ। प्रदान गरिएको उचाइ मार्गनिर्देशनले 1000 मिटरभन्दा माथिको उचाइलाई पनि निर्दिष्ट गर्दछ। निरीक्षण अन्तराल र मर्मत प्रक्रियाहरूको लागि सही मोडेलको निर्देशनहरू पालना गर्नुहोस्।

६. यो इन्भर्टर सोलार पम्पिङमा मात्र सीमित छ?

न। आपूर्ति गरिएको PC10 श्रृंखला जानकारीले सौर्य पम्प मोड र सामान्य-उद्देश्य इन्भर्टर मोडलाई सूचीबद्ध गर्दछ। सौर्य पम्प सञ्चालनले MPPT र कागजातित पम्पिङ-सम्बन्धित सुरक्षा कार्यहरू समावेश गर्दछ, जबकि सामान्य-उद्देश्य सञ्चालनले SVC वा V/F मोटर नियन्त्रण, PID र Modbus RTU समर्थन गर्दछ। प्यारामिटर P8-00 मोड-चयन प्यारामिटरको रूपमा पहिचान गरिएको छ। मोडेल-विशेष म्यानुअलमा अनुमति दिइएको सेटिङ र मोड-परिवर्तन प्रक्रिया पुष्टि गर्नुहोस्।
