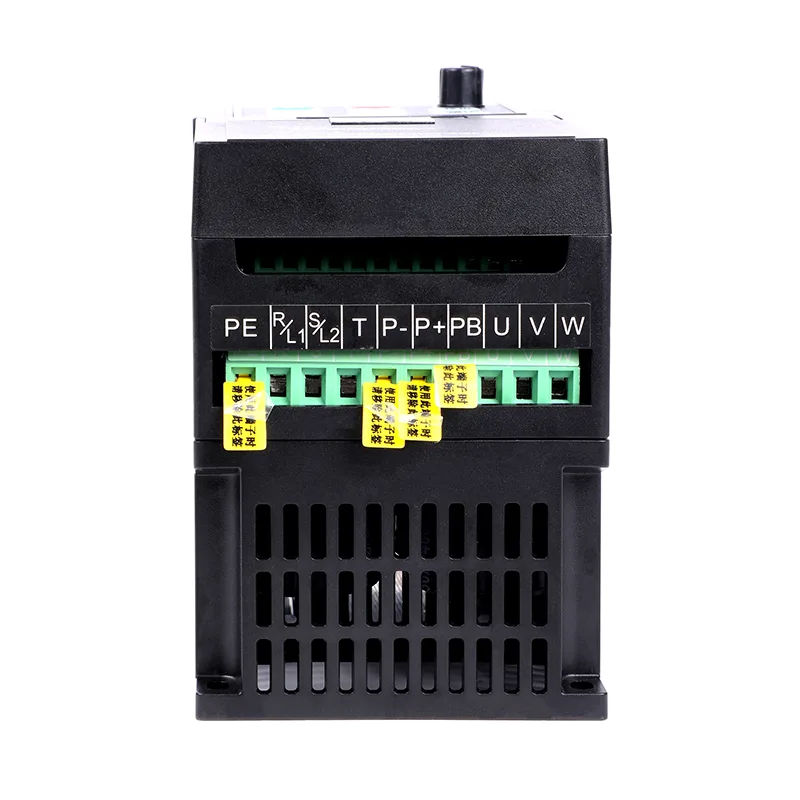

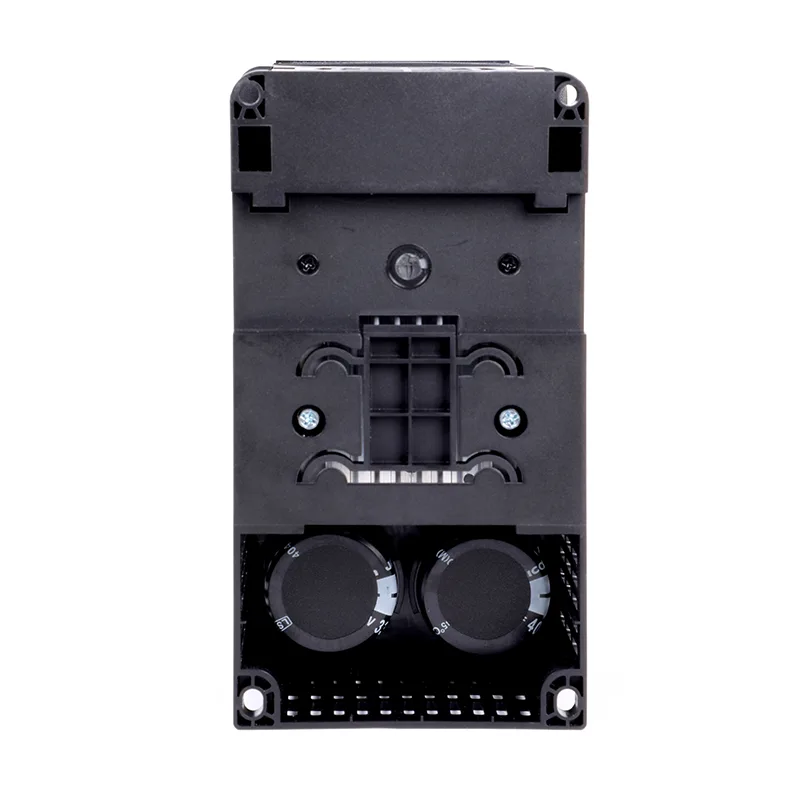

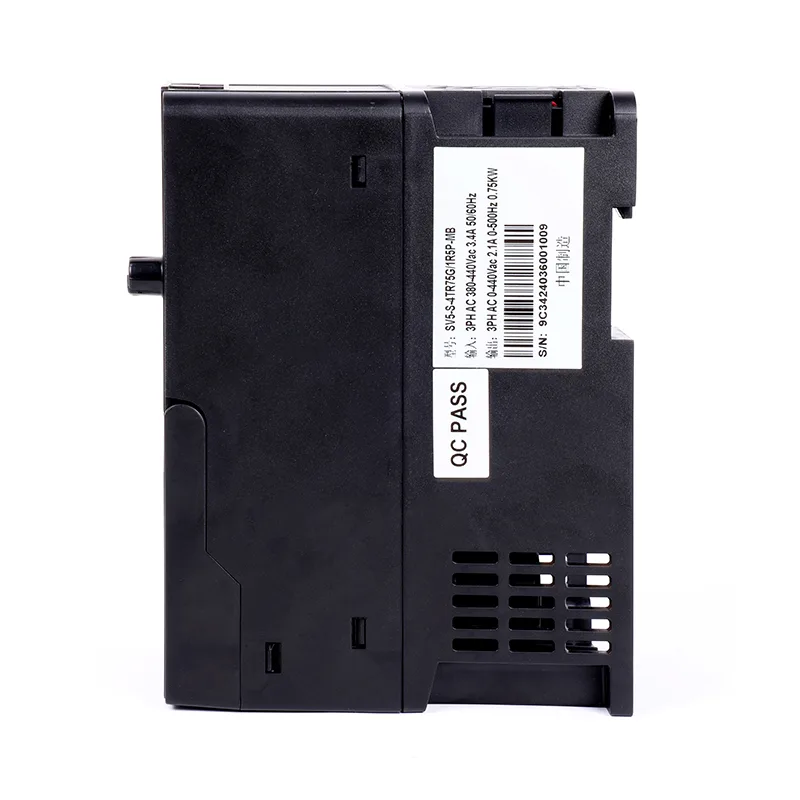

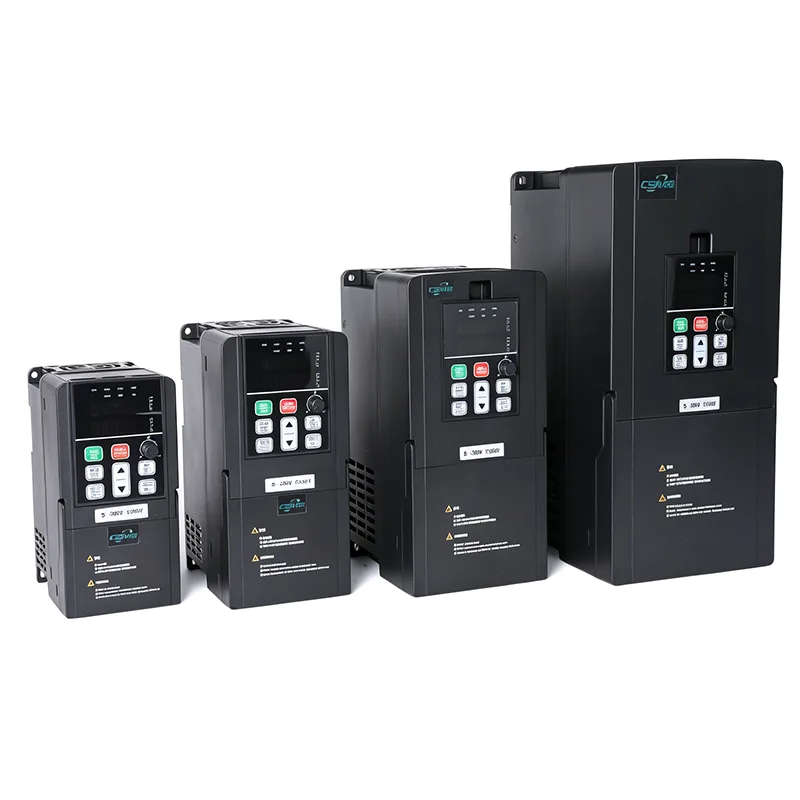

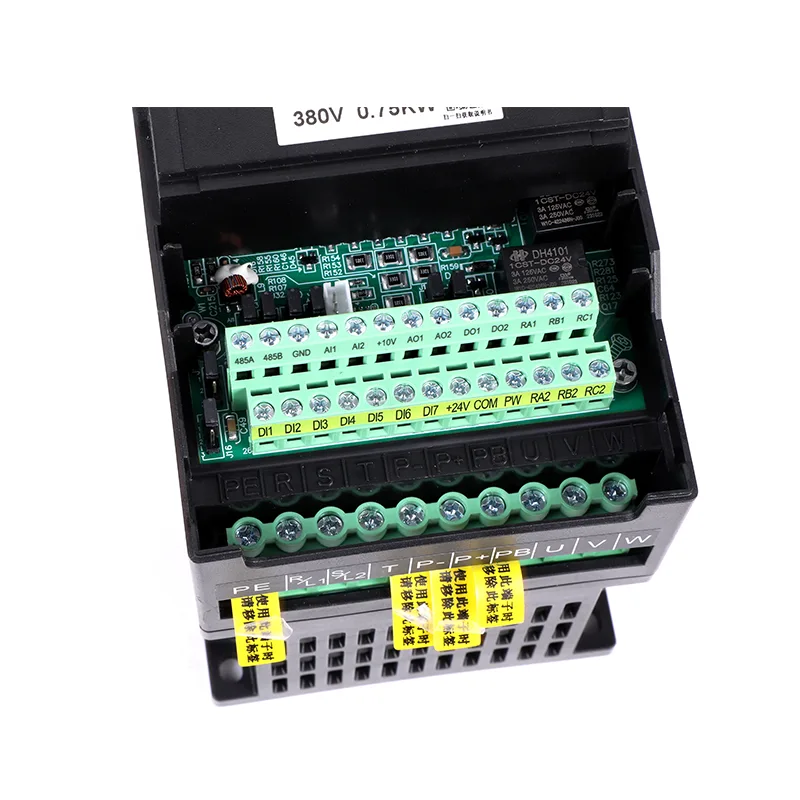

15HP 11kw VFD फ्रिक्वेन्सी ड्राइभ पम्प VFD

मुख्य विशेषताहरूमा उच्च ओभरलोड क्षमता, हार्मोनिक शमनका लागि निर्मित DC रिएक्टर, बहु सञ्चार इन्टरफेसहरू, र कन्फिगर योग्य I/O विस्तार समावेश छ। प्रबलित शीतलन प्रणालीको साथ भारी शुल्क घेराले उच्च-तापमान औद्योगिक वातावरणमा विश्वसनीय सञ्चालन सुनिश्चित गर्दछ।

बुद्धिमानी सुरक्षा सुविधाहरूको साथ ऊर्जा बचत क्षमताहरू संयोजन गर्दै, CSIVEI 15HP 11kw VFD फ्रिक्वेन्सी ड्राइभ पम्प VFD ले ठूलो-शक्ति अनुप्रयोगहरूको लागि प्रणाली अपटाइम र परिचालन दक्षतालाई अधिकतम बनाउँछ।

कोर प्यारामिटर र निर्दिष्टीकरण

सामान्य अनुप्रयोगहरू

CSIVEI 15HP 11kw VFD फ्रिक्वेन्सी ड्राइभ पम्प VFD ले लगातार सञ्चालनको आवश्यकता पर्ने भारी औद्योगिक उपकरणहरूको लागि बलियो प्रदर्शन प्रदान गर्दछ:

● ठूला पम्पहरू - मुख्य पानी आपूर्ति पम्पहरू, औद्योगिक कूलिंग पम्पहरू

●  औद्योगिक फ्यानहरू - खानी भेन्टिलेशन, सिमेन्ट प्लान्टका फ्यान, धुलो सङ्कलन गर्ने

● कम्प्रेसरहरू - ठूला एयर कम्प्रेसरहरू, नाइट्रोजन कम्प्रेसरहरू

● मिक्सरहरू - कंक्रीट मिक्सर, रासायनिक रिएक्टरहरू, पल्प मिक्सरहरू

● सेन्ट्रीफ्यूजहरू - चिनी सेन्ट्रीफ्यूजहरू, तेल सेन्ट्रीफ्यूजहरू, डिक्यान्टरहरू

प्रबलित शीतलन र हार्मोनिक शमन सुविधाहरूको साथ, यसले कठोर वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

बलियो संरक्षण र विश्वसनीयता

माग गर्ने औद्योगिक वातावरणको सामना गर्न निर्मित, CSIVEI VFD श्रृंखलाले निरन्तर सञ्चालन र विस्तारित सेवा जीवन सुनिश्चित गर्न धेरै सुरक्षा संयन्त्रहरू समावेश गर्दछ।

व्यापक मोटर सुरक्षा - एकीकृत सुरक्षामा ओभर-भोल्टेज, अन्डर-भोल्टेज, अधिक-वर्तमान, अधिक-तापमान, फेज हानि, र सर्ट सर्किट सुरक्षा समावेश छ। ड्राइभले ड्राइभ र जडान गरिएको मोटर दुवैलाई क्षति हुनबाट रोक्नको लागि स्वचालित रूपमा ट्रिप वा आउटपुट सीमित गर्दछ।

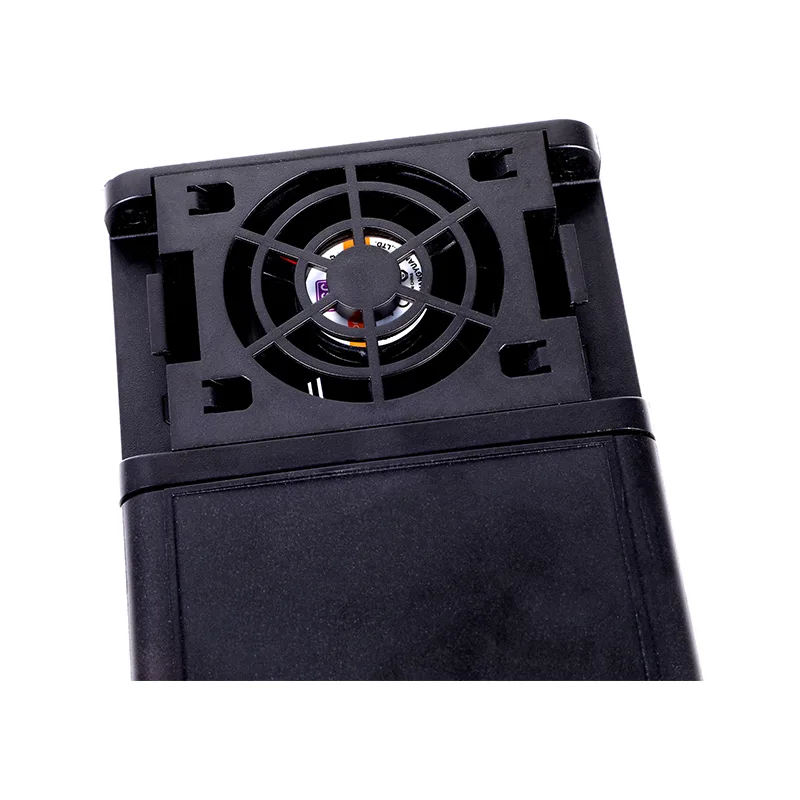

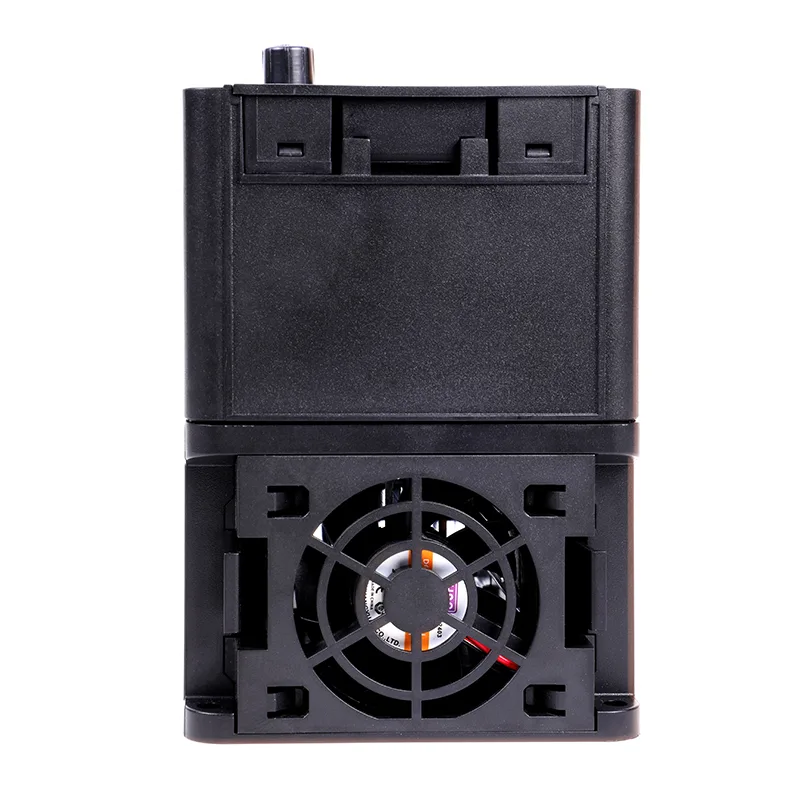

थर्मल व्यवस्थापन - बौद्धिक फ्यान नियन्त्रणले आन्तरिक तापक्रम र लोड अवस्थाहरूमा आधारित कूलिङ समायोजन गर्छ, शोर कम गर्छ र फ्यानको आयु विस्तार गर्छ। उच्च-शक्ति मोडेलहरू परिष्कृत थर्मल अपव्ययको लागि प्रबलित हीटसिङ्क डिजाइनहरू छन्।

पर्यावरण संरक्षण - मानक IP20 एन्क्लोजर नियन्त्रण प्यानल स्थापनाको लागि उपयुक्त। ऐच्छिक IP40/IP54/IP66 एन्क्लोजरहरू धुलो, आर्द्र, वा धुने-डाउन वातावरणमा अनुप्रयोगहरूको लागि उपलब्ध छन्। PCBs मा कन्फर्मल कोटिंगले नमी र प्रदूषकहरू विरुद्ध अतिरिक्त सुरक्षा प्रदान गर्दछ।

बिल्ट-इन EMC फिल्टर - चयन गरिएका मोडेलहरूमा एक एकीकृत विद्युत चुम्बकीय अनुकूलता फिल्टर समावेश छ, CE र अन्य EMC मापदण्डहरूको अनुपालनलाई सरल बनाउने र स्थापना लागत घटाउने।

FAQs

V/F नियन्त्रण र भेक्टर नियन्त्रण बीच के भिन्नता छ?

V/F नियन्त्रणले निश्चित भोल्टेज-देखि-फ्रिक्वेन्सी अनुपात राख्छ। यो फ्यान, पम्पहरू, र सामान्य अनुप्रयोगहरूको लागि ठीक छ जहाँ सटीक गति नियन्त्रण महत्वपूर्ण छैन। भेक्टर नियन्त्रणले फ्लक्स र टर्कलाई अलग गर्छ जसले गर्दा तपाईंले तिनीहरूलाई स्वतन्त्र रूपमा नियन्त्रण गर्न सक्नुहुन्छ—यसले तपाईंलाई उच्च सुरु हुने टर्क (0.5Hz मा 150% सम्म) र राम्रो गति शुद्धता दिन्छ। सेन्सरलेस भेक्टरलाई एन्कोडरको आवश्यकता पर्दैन; बन्द-लूप भेक्टरले गर्छ, र यसले गति शुद्धतालाई ०.१% मा धकेल्छ। धेरै जसो CSIVEI ड्राइभहरूले दुबैलाई समर्थन गर्दछ, त्यसैले तपाईंले आफ्नो अनुप्रयोगमा फिट हुने जुनसुकै छनौट गर्न सक्नुहुन्छ।

म मेरो मोटरको लागि सही VFD कसरी छनौट गर्छु?

विचार गर्न केहि चीजहरू:

● मोटर पावर—VFD मिल्नुपर्छ वा मोटर रेटिङभन्दा अलि ठूलो हुनुपर्छ।

● इनपुट भोल्टेज—एकल-फेज 230V वा तीन-चरण 400V, सुनिश्चित गर्नुहोस् कि यो तपाईंको आपूर्तिसँग मेल खान्छ।

● लोडको प्रकार — कन्वेयर वा एक्स्ट्रुडर जस्ता स्थिर टर्क लोडहरूलाई सामान्यतया मोटर पावरको १००–१२०% मा VFD साइज चाहिन्छ। फ्यान र पम्पहरू जस्ता चर टर्क लोडहरूले प्रायः मोटर पावरसँग मिल्ने VFD प्रयोग गर्न सक्छन्, साथै तपाईंले ऊर्जा बचत प्राप्त गर्नुहुन्छ।

●  वातावरण - धुलो, आर्द्र, वा बाहिरी स्थानहरूको लागि, उच्च IP रेटिंग (IP40, IP54, IP66) को लागी जानुहोस् वा ड्राइभलाई सुरक्षित घेरामा राख्नुहोस्।

● सञ्चार—यदि तपाईंलाई PLC वा SCADA सँग कुरा गर्न आवश्यक छ भने, ड्राइभले तपाईंको प्रोटोकललाई समर्थन गर्छ भनी जाँच गर्नुहोस् (Modbus RTU मानक हो; Profibus, Ethernet/IP, आदि वैकल्पिक छन्)।

● CSIVEI सँग साइजिङ उपकरण र प्राविधिक समर्थन पनि छ यदि तपाईं दोस्रो राय चाहनुहुन्छ भने।

के म तीन-चरण मोटरको साथ एकल-चरण इनपुट VFD प्रयोग गर्न सक्छु?

हो। CSIVEI को सिंगल-फेज 230V ड्राइभहरूले मोटरमा सिंगल-फेज इनपुट र आउटपुट थ्री-फेज पावर लिन्छन्। एकल-फेज पावर मात्र उपलब्ध हुँदा यो एक सामान्य सेटअप हो तर तपाईं तीन-चरण मोटरको दक्षता र विश्वसनीयता चाहनुहुन्छ। केवल निश्चित गर्नुहोस् कि मोटरको भोल्टेज ड्राइभको आउटपुट-230V थ्री-फेजसँग मेल खान्छ।

के मलाई बाह्य ब्रेकिङ प्रतिरोधक चाहिन्छ?

यो निर्भर गर्दछ। यदि तपाईंलाई द्रुत गतिको आवश्यकता छ वा लोडमा उच्च जडता छ - जस्तै सेन्ट्रीफ्यूजहरू, क्रेनहरू, होइस्टहरू, वा वाइन्डरहरू - तब हो, तपाईंलाई एउटा चाहिन्छ। आन्तरिक ब्रेकिङ एकाइ भएका ड्राइभहरूमा, रेसिस्टरले ओभर-भोल्टेज गल्तीहरूबाट बच्न र रोक्ने समय छोटो बनाउन पुन: उत्पन्न ऊर्जा ह्यान्डल गर्छ। फ्यानहरू र ढिलो ढिलो भएको पम्पहरूको लागि, तपाइँ सामान्यतया यसलाई छोड्न सक्नुहुन्छ।

कुन संचार प्रोटोकलहरू समर्थित छन्?

सबै CSIVEI ड्राइभहरू Modbus RTU सँग RS485 मा मानकको रूपमा आउँछन्। Profibus DP, Profinet, Ethernet/IP, CANopen, र DeviceNet को लागि वैकल्पिक मोड्युलहरू उपलब्ध छन्। यसले तपाईंलाई टाढाको निगरानी, ​​प्यारामिटर परिवर्तनहरू, र केन्द्रीकृत नियन्त्रणको लागि प्रमुख PLC र SCADA प्रणालीहरूसँग एकीकृत गर्न दिन्छ।

म पहिलो पटक ड्राइभ कसरी सेट अप गर्छु?

CSIVEI ड्राइभहरूमा द्रुत सुरुवात विजार्ड छ जसले तपाईंलाई केही मिनेटमा आवश्यक कुराहरू मार्फत लैजान्छ:

मोटर नेमप्लेट डाटा (पावर, भोल्टेज, वर्तमान, फ्रिक्वेन्सी, RPM) प्रविष्ट गर्नुहोस्, एप्लिकेसन म्याक्रो (फ्यान/पम्प, कन्वेयर, कन्स्ट्यान्ट टर्क) छान्नुहोस्, एक्सेल र डिसेल समय सेट गर्नुहोस्, फ्रिक्वेन्सी स्रोत (कीप्याड, एनालग इनपुट, सञ्चार) छनोट गर्नुहोस्, र मोटर नियन्त्रणलाई अनुकूलन गर्न स्वत: ट्युनिङ चलाउनुहोस्। म्यानुअलमा सबै विवरणहरू छन्, र कीप्याड हटाउन सकिने छ त्यसैले आवश्यक भएमा तपाईंले यसलाई टाढाबाट सञ्चालन गर्न सक्नुहुन्छ।

ड्राइभमा कुन सुरक्षाहरू बनाइएका छन्?

CSIVEI ड्राइभहरूले सुरक्षाहरूको ठोस सेट समावेश गर्दछ: ओभर-भोल्टेज, कम-भोल्टेज, अधिक-वर्तमान, सर्ट सर्किट, अधिक-तापमान (हीटसिङ्क), इनपुट वा आउटपुटमा फेज हानि, र मोटर ओभरलोड (इलेक्ट्रोनिक थर्मल ओभरलोड, I²t)। यसले चीजहरूलाई भरपर्दो रूपमा चलाउन र उपकरणको आयु बढाउन मद्दत गर्दछ।

के म एक VFD बाट धेरै मोटरहरू चलाउन सक्छु?

हो, तपाईं एकल ड्राइभबाट समानान्तरमा धेरै मोटरहरू चलाउन सक्नुहुन्छ, जबसम्म: कुल हालको ड्र ड्राइभको आउटपुट मूल्याङ्कन भित्र रहन्छ, प्रत्येक मोटरको आफ्नै थर्मल ओभरलोड सुरक्षा हुन्छ, र तपाईं V/F नियन्त्रण प्रयोग गर्दै हुनुहुन्छ (बहु-मोटर सेटअपहरूको लागि भेक्टर नियन्त्रण सिफारिस गरिएको छैन)। यो फ्यान एरेहरू, कन्वेयर सेक्शनहरू, वा पम्प स्टेशनहरूका लागि सामान्य छ जहाँ मोटरहरू सँगै उस्तै गतिमा चल्छन्।

म कसरी सामान्य गल्तीहरू समस्या निवारण गर्छु?

ड्राइभले द्रुत निदानको लागि कीप्याडमा गल्ती कोडहरू देखाउँछ:

●  OC (ओभर-वर्तमान) - सर्टहरू, मोटर घुमाउने समस्याहरू, वा एक्सेल समय धेरै छोटो छ भनेर जाँच गर्नुहोस्

●  OV (ओभर-भोल्टेज) – ब्रेकिङ रेसिस्टर जाँच गर्नुहोस् (यदि प्रयोग गरियो भने) वा समय धेरै छोटो छ

● UV (अण्डर-भोल्टेज) - इनपुट पावर र तारहरू जाँच गर्नुहोस्

●  OH (अधिक-तापमान) – कूलिङ फ्यान, परिवेशको तापक्रम, र माउन्टिङ क्लियरेन्स जाँच गर्नुहोस्

●  OL (ओभरलोड) - मोटर लोड जाँच गर्नुहोस्, एक्सेल समय बढाउनुहोस्, वा ड्राइभलाई अपसाइज गर्ने विचार गर्नुहोस्

म्यानुअलमा विस्तृत चरणहरूको साथ पूर्ण दोष कोड तालिका छ। यदि केहि अझै बन्द छ भने, CSIVEI प्राविधिक समर्थनले मद्दत गर्न सक्छ।

VFD ले कसरी ऊर्जा बचत गर्छ?

फ्यान र पम्पहरू जस्ता चर टर्क लोडहरूका लागि, शक्तिले सम्बद्धता नियमहरू पालना गर्छ — यो गतिको घनसँग समानुपातिक हुन्छ। गति 20% ले घटाउँदा लगभग 50% ले ऊर्जा खपत घटाउँछ। स्वचालित ऊर्जा अनुकूलन (AEO) सुविधाले अतिरिक्त बचतको लागि वास्तविक लोडसँग मिलाउन भोल्टेज घटाउँछ। स्लीप मोडले निष्क्रिय पावर ड्र हटाएर कम-डिमांड अवधिहरूमा पनि मोटर बन्द गर्छ।

VFD को सामान्य आयु के हो, र म यसलाई कसरी कायम राख्न सक्छु?

उचित स्थापना र सर्तहरूको साथ, एक VFD 10-15 वर्ष टिक्न सक्छ। मुख्य मर्मत: घेरा सफा राख्नुहोस् - धुलो जम्माले चिसो दक्षतालाई मार्छ; कूलिंग फ्यानहरू जाँच गर्नुहोस् (सामान्यतया 3-7 वर्षसम्म; यदि शोर वा असफल भएमा बदल्नुहोस्); DC बस क्याप्यासिटरहरू निरीक्षण गर्नुहोस् - तिनीहरू समय र तापक्रमसँगै पुरानो हुन्छन् - यदि ड्राइभ दुई वर्ष भन्दा बढी भण्डारण गरिएको छ भने, पावर अप गर्नु अघि क्यापहरू सुधार गर्नुहोस्; परिवेश तापमान निगरानी; कहिलेकाहीँ किप्याड वा बाह्य भण्डारणमा प्यारामिटरहरू ब्याकअप गर्नुहोस्। प्रत्येक 6-12 महिनामा द्रुत निरीक्षणले आश्चर्यबाट बच्न मद्दत गर्दछ।

के म VFD बाहिर वा वाश-डाउन वातावरणमा प्रयोग गर्न सक्छु?

मानक IP20 ड्राइभहरू सफा, सुख्खा प्यानलमा हुनुपर्छ। बाहिरी वा कठोर वातावरणको लागि, CSIVEI ले उच्च आईपी मूल्याङ्कनहरू प्रदान गर्दछ:

●  IP40 – धुलोयुक्त ठाउँहरू जस्तै कपडा मिल वा काठको कामका लागि राम्रो

●  IP54/IP55 – धुलो-टाइट र स्प्ल्याश-प्रूफ; बाहिरी घेरा र वाश-डाउन क्षेत्रहरूको लागि काम गर्दछ

●  IP66 - पूर्ण रूपमा धुलो-टाइट र शक्तिशाली पानी जेटहरू ह्यान्डल गर्दछ; खाना प्रशोधन, कार धुने, वा अतिरिक्त घेरा बिना बाहिरी प्रयोगको लागि उपयुक्त

● संक्षारक ग्यासहरू छन् भने, PCB मा कन्फर्मल कोटिंग सिफारिस गरिन्छ।

के VFD वारेन्टी र प्राविधिक समर्थनको साथ आउँछ?

हो। CSIVEI ड्राइभहरू निर्माण भएको मितिदेखि (वा स्थापना भएको १२ महिना, जुन पछि होस्) बाट मानक १८-महिना वारेन्टीको साथ आउँछन्। विस्तारित वारेन्टी विकल्पहरू महत्वपूर्ण अनुप्रयोगहरूको लागि उपलब्ध छन्। ग्लोबल प्राविधिक समर्थन इमेल, फोन, र अनलाइन स्रोतहरू मार्फत उपलब्ध छ - प्रयोगकर्ता पुस्तिकाहरू, अनुप्रयोग गाइडहरू, र कन्फिगरेसन सफ्टवेयर सबै समावेश छन्।

ग्राहक मामला: औद्योगिक भेन्टिलेसन प्रशंसक

एउटा फर्निचर निर्माण सुविधालाई यसको धुलो सङ्कलन प्रणालीको लागि सटीक वायुप्रवाह नियन्त्रण आवश्यक हुन्छ। पूर्ण गतिमा फ्यानहरू लगातार चलाउन असक्षम थियो र अत्यधिक आवाज सिर्जना गर्यो।

समाधान: मुख्य निकास फ्यानमा CSIVEI 18-30kW VFD स्थापना गरिएको थियो, जसमा फ्यानको गति नियन्त्रण गर्न प्रेशर सेन्सर मोनिटरिङ डक्ट प्रेसर राखिएको थियो।

परिणामहरू:

● फ्यानको गति स्वचालित रूपमा धुलो सङ्कलनको मागसँग मिल्दोजुल्दो हुन्छ

● आंशिक लोड सञ्चालनको समयमा 45% को ऊर्जा बचत

● शोरको स्तर १२ dB ले घटाइयो, काम गर्ने अवस्था सुधारियो

●  फ्यान बियरिङ र बेल्टमा मेकानिकल पहिरन घटाइयो

● प्रणालीले अब दुवै वातावरणीय अनुपालन र परिचालन दक्षता लक्ष्यहरू पूरा गर्दछ।
