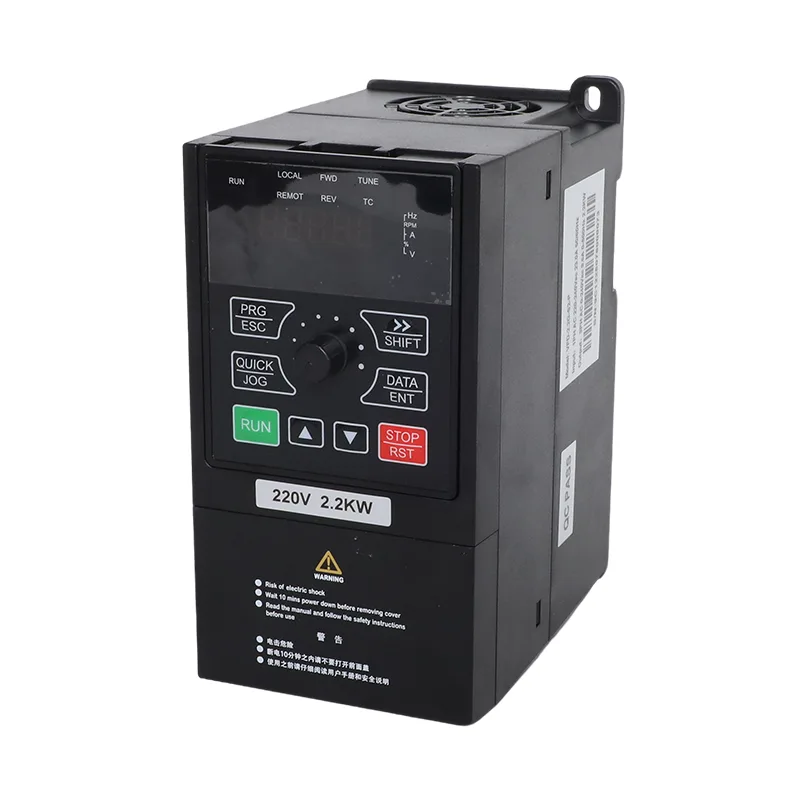

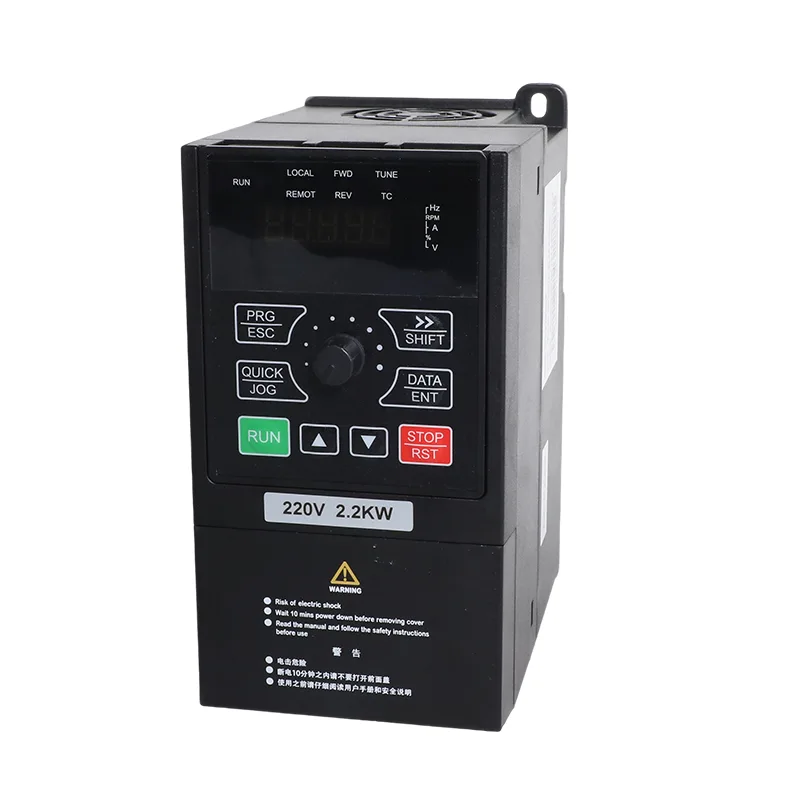

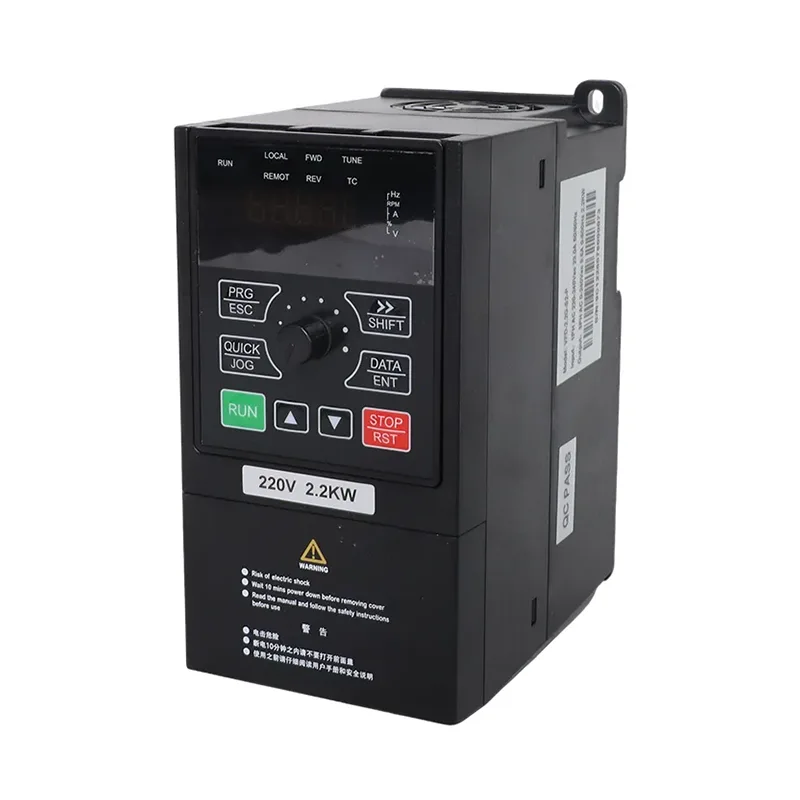

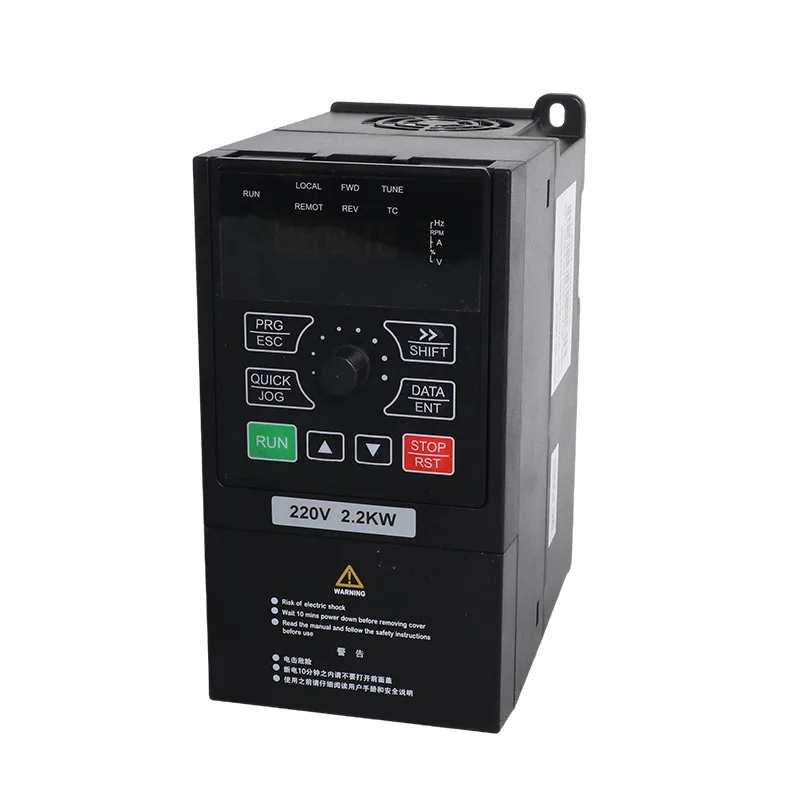

4.0kW/5.5kW 3 चरण 380V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD

CSIVEI ले 4.0kW/5.5kW 3 चरण 380V सौर्य पम्प र तीन-चरण मोटर प्रणालीहरूको लागि फोटोभोल्टिक पम्प नियन्त्रण वा परम्परागत चर-फ्रिक्वेन्सी सञ्चालन आवश्यक पर्ने सामान्य उद्देश्य इन्भर्टर VFD उत्पादन गर्छ। VFD-PC10-4.0G-T4 र VFD-PC10-5.5G-T4 मोडेलहरूले क्रमशः 9 A र 13 A को मूल्याङ्कन आउटपुट करन्टहरू सहित 4.0 kW र 5.5 kW मोटर रेटिङहरू कभर गर्दछ। दुबै मोडेलहरूले 380 V (-15%) देखि 440 V (+10%) सम्म तीन-चरण AC इनपुट स्वीकार गर्दछ।

शृङ्खलाले सौर्य पम्प नियन्त्रणलाई एक इन्भर्टर प्लेटफर्ममा सामान्य-उद्देश्यीय मोटर नियन्त्रणसँग जोड्दछ। चयन गरिएको अपरेटिङ मोडले ड्राइभले आफ्नो पावर स्रोत र मोटर सञ्चालनलाई कसरी व्यवस्थापन गर्छ भन्ने निर्धारण गर्छ, जबकि अन्तर्निहित नियन्त्रण र सुरक्षा कार्यहरूले पम्प स्थापनाहरूको साथसाथै उपयुक्त फ्यान, ब्लोअरहरू र प्रक्रिया मेसिनरीहरूलाई समर्थन गर्दछ। उद्धरण अनुरोध गर्दा, उपयुक्त मोडेल र कन्फिगरेसन स्थापना गर्न मद्दतको लागि मोटर नेमप्लेट मूल्याङ्कन र अभिप्रेत अनुप्रयोग प्रदान गर्नुहोस्।

दोहोरो अपरेटिङ मोडहरू

4.0kW/5.5kW 3 चरण 380V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD ले प्यारामिटर P8-00 मार्फत चयन गरिएका दुई अपरेटिङ मोडहरूलाई समर्थन गर्दछ।

सौर्य पम्प मोड — P8-00 = 1

यस मोडमा, ड्राइभले MPPT नियन्त्रण र स्वचालित ग्रिड परिवर्तन कार्यहरू सहित, उपयुक्त पम्प सञ्चालन गर्न फोटोभोल्टिक शक्ति प्रयोग गर्दछ। जब सौर्य ऊर्जा अपर्याप्त हुन्छ, कन्फिगर गरिएको परिवर्तन अनुक्रमले प्रणालीलाई ग्रिड पावर प्रयोग गर्न अनुमति दिन्छ। यो व्यवस्था कृषि सिँचाइ, बोरहोल पानी आपूर्ति र अन्य पम्पिंग अनुप्रयोगहरूको लागि उपयुक्त छ जहाँ सञ्चालन दिनको भागमा सौर्य ऊर्जा उपलब्ध हुन्छ।

सामान्य-उद्देश्य मोड — P8-00 = 0

यस मोडमा, ड्राइभले पम्पहरू, फ्यानहरू, ब्लोअरहरू र प्रक्रिया मेसिनरीहरू सहित मिल्दो मोटरहरूका लागि परम्परागत चल-फ्रिक्वेन्सी इन्भर्टरको रूपमा सञ्चालन गर्दछ। सेन्सरलेस भेक्टर कन्ट्रोल (SVC) र V/F नियन्त्रणले फोटोभोल्टिक पम्पिङ प्रकार्य प्रयोग नगरी विभिन्न मोटर-नियन्त्रण आवश्यकताहरूलाई समर्थन गर्दछ।

CSIVEI ले ढुवानी अघि अपरेटिङ मोड कन्फिगर गर्न सक्छ। P8-00 समायोजन गरेर पनि मोड परिवर्तन गर्न सकिन्छ, जब स्थापना आवश्यकताहरू परिवर्तन हुन्छ ड्राइभलाई फरक अनुप्रयोगमा पुन: असाइन गर्न अनुमति दिँदै। सान्दर्भिक प्यारामिटरहरू र तारहरू चयन गरिएको अपरेटिङ मोडसँग मेल खानुपर्छ।

सौर्य एरे र DC भोल्टेज आवश्यकताहरू

सिफारिस गरिएको फोटोभोल्टिक एरे इन्भर्टर मूल्याङ्कन र मोड्युलहरूको विद्युतीय विशेषताहरूमा निर्भर गर्दछ। तालिका B ले दुई मोड्युल विकल्पहरूको लागि मोड्युल र स्ट्रिङ कन्फिगरेसनहरू प्रदान गर्दछ: 250 W±5 Wp मा मूल्याङ्कन गरिएको 37±1 V मोड्युलहरू, र 300 W±5 Wp मा मूल्याङ्कन गरिएका 45±1 V मोड्युलहरू।

प्रमुख DC-साइड सीमाहरू हुन्:

श्रृंखला-स्ट्रिङ भोल्टेज वास्तविक मोड्युल खुला-सर्किट भोल्टेज र अपेक्षित सञ्चालन तापमान विरुद्ध मूल्याङ्कन गर्नुपर्छ। समानान्तर-स्ट्रिङ व्यवस्थाहरूले सिफारिस गरिएको कन्फिगरेसन र लागू हुने DC सुरक्षा आवश्यकताहरू पालना गर्नुपर्छ। सही इन्भर्टर सञ्चालनको लागि निर्दिष्ट भोल्टेज सीमा भित्र एरे राख्नु आवश्यक छ।

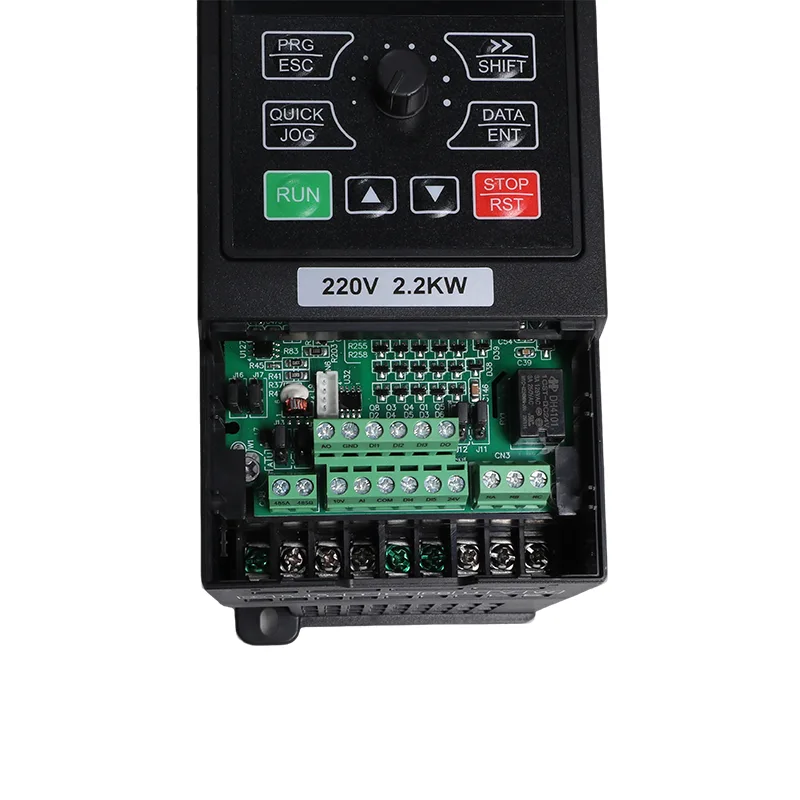

फ्रेम र स्थापना

दुबै मोडेलहरूले 245 × 142 × 181.3 मिमी र 107 × 235 मिमी माउन्टिङ ढाँचाको समान आवास आयामहरू साझा गर्छन्। कम्प्याक्ट वाल-माउन्ट वा क्याबिनेट-माउन्ट डिजाइनले ड्राइभलाई पम्प-नियन्त्रण स्थापनामा मोटर रेटिङ परिवर्तन नगरी वा इन्भर्टर समायोजन गर्नको लागि मात्र अनुप्रयोगमा समावेश गर्न अनुमति दिन्छ।

ड्राइभमा IP20 एन्क्लोजर छ र उपयुक्त सुरक्षित स्थानमा ठाडो स्थापनाको लागि हो। स्थापना योजना सञ्चालन वातावरण, बिजुली संरक्षण, केबल मार्ग र कमीशन र मर्मतका लागि पहुँचको लागि खाता हुनुपर्छ। सामान्य परिचालन तापमान दायरा -10 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस हो, 40 डिग्री सेल्सियस भन्दा माथि डेरेटिङ आवश्यक छ।

निर्दिष्टीकरणहरू

तालिका A. मोडेल मूल्याङ्कनहरू

तालिका B. सिफारिस गरिएको सौर्य एरे

तालिका C. सामान्य विनिर्देशहरू (iMaster दायरा भरमा समान)

सामान्य अनुप्रयोगहरू

iMaster VFD-PC10 श्रृंखलाले चर-फ्रिक्वेन्सी मोटर नियन्त्रणसँग सौर्य पम्प व्यवस्थापनलाई संयोजन गर्दछ, जसले 4.0 kW र 5.5 kW मोडेलहरूलाई पानी-ह्यान्डलिङ र औद्योगिक अनुप्रयोगहरूको दायराका लागि उपयुक्त बनाउँछ।

फोटोभोल्टिक पम्पिङ र परम्परागत मोटर नियन्त्रण दुवै चाहिने स्थापनाहरूको लागि, 4.0kW/5.5kW 3 चरण 380V सोलार पम्प र सामान्य उद्देश्य इन्भर्टर VFD लाई लक्षित कर्तव्यको लागि निर्दिष्ट गर्न सकिन्छ र तदनुसार कन्फिगर गर्न सकिन्छ।

पानी प्रणालीहरूको लागि जुन दबाव नियमन आवश्यक पर्दछ, निर्मित PID प्रकार्यले कन्फिगर गरिएको सेटपोइन्ट वरिपरि मोटर सञ्चालन समायोजन गर्न उपयुक्त प्रतिक्रिया संकेत प्रयोग गर्न सक्छ। उपयुक्त रूपमा चयन गरिएको दबाव ट्रान्समिटर र सही कन्फिगर गरिएको नियन्त्रण प्यारामिटरहरूको साथ, ड्राइभले माग परिवर्तनको रूपमा प्रणालीको दबाबलाई विनियमित गर्न सक्छ। अन्तिम सेटिङहरू पम्प, मोटर र अनुप्रयोगमा निर्भर गर्दछ।

प्राविधिक हाइलाइटहरू

1. स्वचालित सौर्य देखि ग्रिड परिवर्तन

2. निर्मित PID नियन्त्रण

बिल्ट-इन PID ले बन्द-लूप दबाव, प्रवाह वा तापमान नियन्त्रण समर्थन गर्दछ। सेटपोइन्ट र प्रतिक्रिया स्रोतहरू उपलब्ध FC-समूह प्यारामिटरहरू मार्फत चयन गरिन्छ।

3. कुञ्जी PV र मोटर-साइड संरक्षण

4. मोटर नियन्त्रण र संचार

सामान्य-उद्देश्य मोडले SVC र V/F नियन्त्रण, 60 सेकेन्डको लागि 150% को ओभरलोड क्षमता, र Modbus RTU सँग RS485 संचारलाई समर्थन गर्दछ।

5. दुई कन्फिगर योग्य अपरेटिङ मोडहरू

P8-00 = 1: सौर्य पम्प मोड। P8-00 = 0: सामान्य-उद्देश्य इन्भर्टर मोड। CSIVEI ले ढुवानी अघि अपरेटिङ मोड र अनुरोध गरिएका प्यारामिटरहरू सेट गर्न सक्छ।

FAQ

किन 4 kW मोडेललाई 20 मोड्युलहरू चाहिन्छ जबकि 5.5 kW ले 18 x 2 प्रयोग गर्छ?

4 kW एकाइले एकल स्ट्रिङ चलाउँछ, त्यसैले स्ट्रिङ 550 देखि 750 VDC विन्डोमा पुग्न लामो बनाइन्छ। 5.5 kW एकाइलाई एरे वाटेज लगभग दोब्बर चाहिन्छ, जुन 18 को दुई समानान्तर स्ट्रिङहरूसँग पुग्न सजिलो छ। दुवै 900 VDC अधिकतम अन्तर्गत रहन्छन्।

के म यसलाई अवस्थित ग्रिड-जडित पम्पमा रिट्रोफिट गर्न सक्छु?

हो, र यो सबैभन्दा सामान्य स्थापना हो। पम्प र केबलिङ एक्लै छोड्नुहोस्, एरे र DC ब्रेकर थप्नुहोस्, र अवस्थित आपूर्तिलाई R, S र T मा तार गर्नुहोस्। स्वचालित स्विचको लागि P8-15 लाई 0 सेट गर्नुहोस्। सौर्यले दिनको भार बोक्छ र पर्याप्त घाम नहुँदा ग्रिड ओभर हुन्छ।

ट्याङ्की भरिएको बेला म पम्प कसरी रोक्न सक्छु?

DI2 वा DI3 मा फ्लोट वा स्तर स्विच फिट गर्नुहोस्। टर्मिनल पोलरिटी F6-10 मा सेट गरिएको छ त्यसैले या त सम्पर्क व्यवस्थाले काम गर्छ। तपाईं P8-18 मा 1 सेट गरेर र P8-19 मा पूर्ण थ्रेसहोल्ड र P8-20 मा निद्रा ढिलाइ समायोजन गरेर AI जल स्तर पत्ता लगाउन पनि प्रयोग गर्न सक्नुहुन्छ।

मैले वास्तवमा फिल्डमा के गल्तीहरू देख्नेछु?

A01 कमजोर सौर्य ऊर्जा, A02 ट्याङ्की भरिएको, A03 पानीको अभाव र A04 मोटर अन्डरलोड हुने सामान्यहरू हुन्। हार्डवेयर त्रुटिहरू E01 देखि E30 ले ओभरकरेन्ट, ओभरभोल्टेज, अन्डरभोल्टेज, फेज नोक्सन र ओभर टेम्पेरेचर, असफल स्तरको जाँचको लागि E43 र स्पष्ट नभएको अन्डरलोड अवस्थाको लागि E44 समावेश गर्दछ।

यदि पम्प केबल बिग्रिएको छ भने ड्राइभ सुरक्षित छ?

हो। पावर-अनमा आउटपुट चरण घाटा सुरक्षा र मोटर सर्ट-सर्किट पत्ता लगाउने मानक हो, ओभरकरेन्ट, ओभरभोल्टेज, अन्डरभोल्टेज, ओभर टेम्परेचर र ओभरलोड।

के म यसलाई पानीसँग कुनै सरोकार नभएको मेसिनमा प्रयोग गर्न सक्छु?

हो। सामान्य-उद्देश्य मोडमा यो SVC वा V/F नियन्त्रण, PID र Modbus को साथ प्रशंसक, ब्लोअरहरू, कम्प्रेसरहरू र प्रक्रिया पम्पहरूको लागि मानक तीन-चरण इन्भर्टर हो। त्यो मोडमा अर्डर गर्नुहोस् र यो कामको लागि कन्फिगर गरिएको छ। र सौर्य पम्प मोडमा खरिद गरिएको एकाइ P8-00 मार्फत पछि सार्न सकिन्छ।

के हामी ढुवानी अघि हाम्रो आफ्नै पूर्वनिर्धारित प्यारामिटरहरू सेट गर्न सक्छौं?

हो। हामीलाई मोटर मूल्याङ्कन, प्यानल कन्फिगरेसन र तपाईंले चाहेको कुनै पनि साइट-विशिष्ट सेटिङहरू बताउनुहोस्, र हामी तिनीहरूलाई एकाइ छोड्नु अघि लोड गर्छौं। यसले साइटमा कमिसनिङ समय बचत गर्दछ र यो कारण हो कि धेरै वितरकहरूले पूर्वनिर्धारित भन्दा कन्फिगर किन्छन्।
