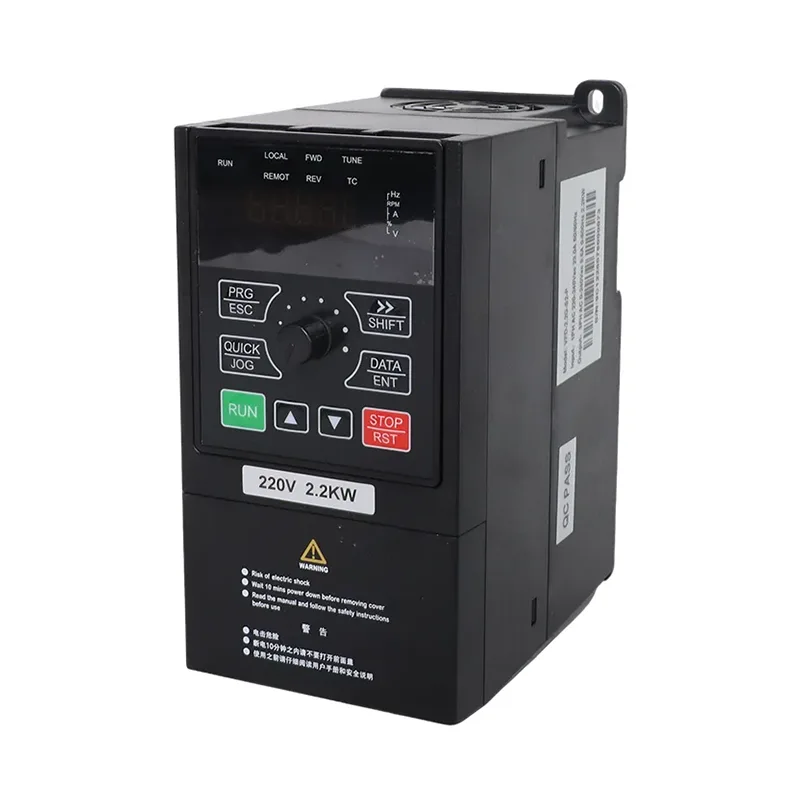

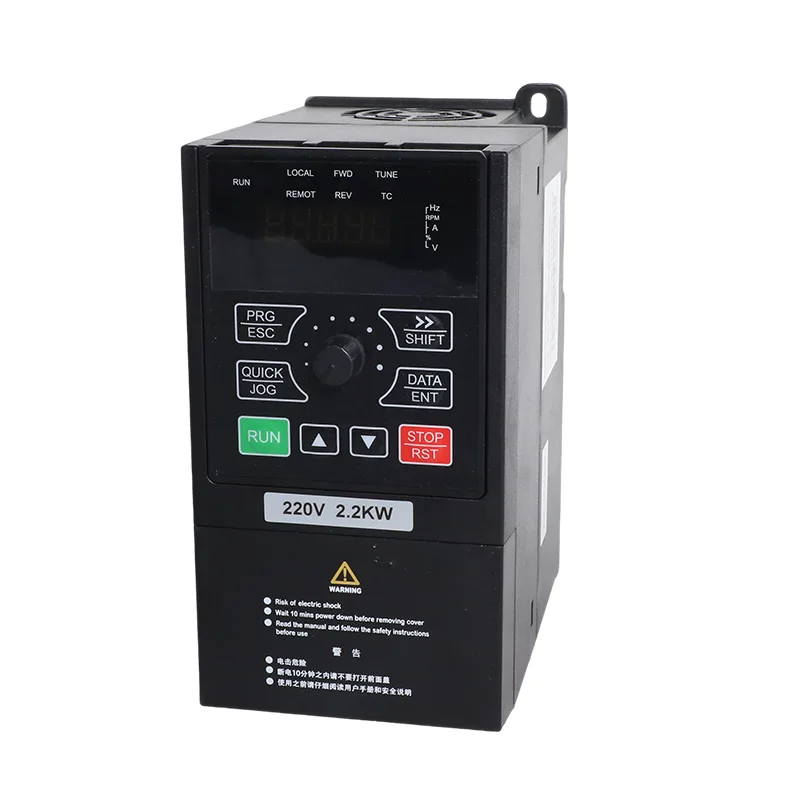

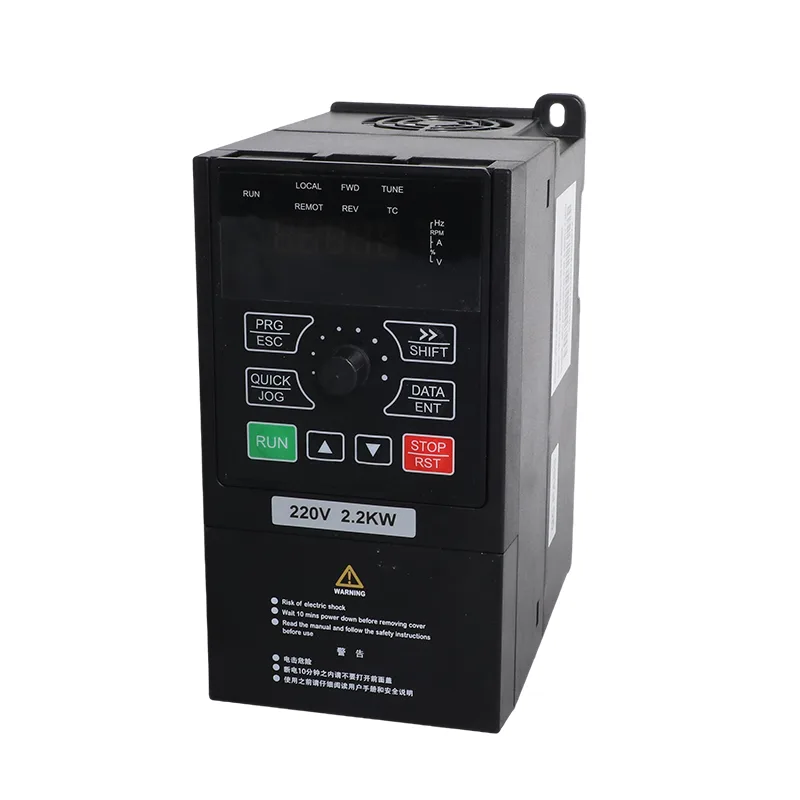

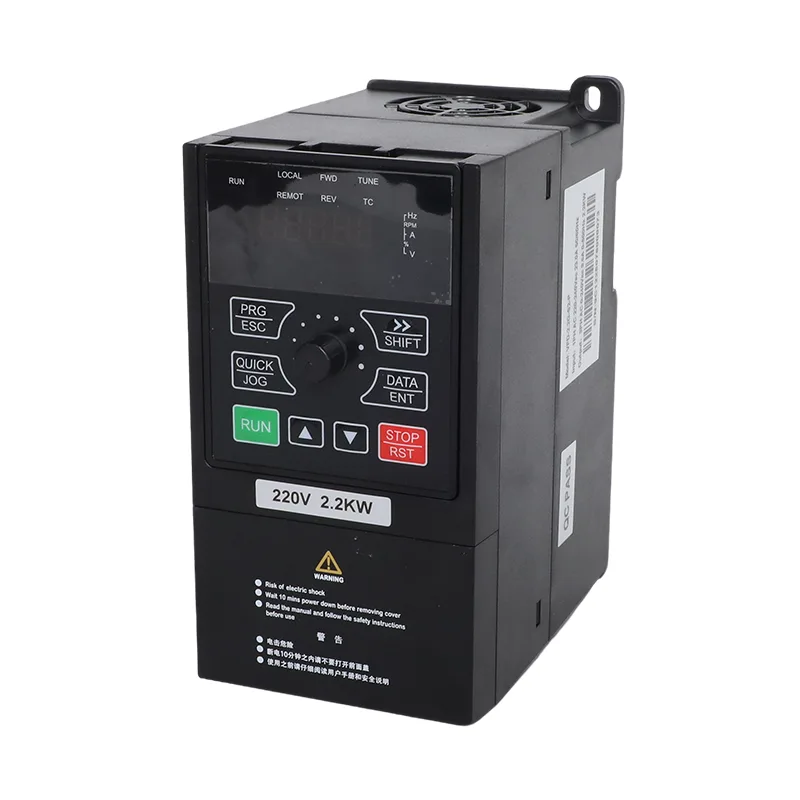

CSIVEI 4.0kW/5.5kW 1 फेज 230V सोलार पम्प र सामान्य उद्देश्य इन्भर्टर VFD ती साइटहरूका लागि हो जसलाई 4.0 kW वा 5.5 kW मोटरहरू सञ्चालन गर्न आवश्यक छ तर तीन-चरण उपयोगिता जडानको सट्टा एकल-चरण AC आपूर्ति छ। VFD-PC10-4.0G-S2-MK ले 17 A आउटपुट प्रवाह प्रदान गर्दछ, जबकि VFD-PC10-5.5G-S2-MK ले 25 A डेलिभर गर्दछ। तिनीहरूको सूचीबद्ध AC इनपुट प्रवाहहरू क्रमशः 32 A र 45 A छन्, त्यसैले करेन्टको लागि आपूर्ति सर्किट, ब्रेकर र केबल चयन गर्नुपर्छ।
DC साइडमा, ड्राइभले यसको भोल्टेज सीमाहरूको लागि कन्फिगर गरिएको फोटोभोल्टिक एरे स्वीकार गर्दछ। सिफारिस गरिएको MPPT दायरा 250-350 VDC हो, सिफारिस गरिएको एरे ओपन-सर्किट भोल्टेज दायरा 360-430 VDC हो, र अधिकतम DC इनपुट भोल्टेज 450 VDC हो। यी सीमाहरू विशेष गरी महत्त्वपूर्ण हुन्छन् जब स्ट्रिङहरू समानान्तरमा जडान हुन्छन् वा जब एरे चिसो अवस्थामा सञ्चालन हुन्छ, जहाँ मोड्युल खुला-सर्किट भोल्टेज बढ्न सक्छ।
सौर्य पम्प मोड (P8-00 = 1): ड्राइभले फोटोभोल्टिक पम्पिङका लागि MPPT प्रयोग गर्छ र कमजोर-प्रकाश ह्यान्डलिङ, अन्डरलोड सुरक्षा र पानी-स्तर नियन्त्रण विकल्पहरू सहित पम्प-सम्बन्धित कार्यहरू प्रदान गर्दछ। जब ग्रिड ब्याकअप स्थापनाको भाग हो, परिवर्तन प्यारामिटरहरू र बाह्य स्विचिङ व्यवस्था म्यानुअल अनुसार कन्फिगर गरिनुपर्छ।
सामान्य-उद्देश्य मोड (P8-00 = 0): ड्राइभले SVC वा V/F नियन्त्रण, निर्मित PID र RS485 Modbus RTU संचारसँग परम्परागत इन्भर्टरको रूपमा सञ्चालन गर्दछ। यो मोड मिल्दो पम्पहरू, फ्यानहरू, ब्लोअरहरू र अन्य मोटर-संचालित उपकरणहरूको लागि सौर-पम्प नियन्त्रण प्रकार्य प्रयोग नगरी प्रयोग गर्न सकिन्छ।
अपरेटिङ मोड ढुवानी अघि सेट गर्न सकिन्छ र P8-00 मार्फत परिवर्तन गर्न सकिन्छ जब आवेदन आवश्यकताहरू परिवर्तन हुन्छ। यसले वितरकहरू र स्थापनाकर्ताहरूलाई उपयुक्त मोटर मूल्याङ्कन, तारिङ र प्यारामिटर सेटिङहरूको अधीनमा, पछि ड्राइभ पुन: कन्फिगर गर्ने विकल्प कायम राख्दा इच्छित प्रयोग निर्दिष्ट गर्ने तरिका दिन्छ।
सौर्य पम्पिङका लागि, 4.0kW/5.5kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD ले मोडेल-विशिष्ट स्ट्रिङ लेआउट प्रयोग गर्दछ: 4.0 kW संस्करणले दुईवटा समानान्तर स्ट्रिङहरू प्रयोग गर्दछ, जबकि 5.5 kW संस्करणले तीनवटा प्रयोग गर्दछ। 37±1 V, 250 W±5 Wp मोड्युलहरूसँग, तालिकाले प्रति स्ट्रिङ ११ मोड्युलहरू निर्दिष्ट गर्दछ; 45±1 V, 300 W±5 Wp मोड्युलहरूसँग, यसले प्रति स्ट्रिङ ९ मोड्युलहरू निर्दिष्ट गर्दछ। एरे जडान गर्नु अघि, चयन गरिएको मोड्युल डेटा र स्थानीय तापक्रम अवस्थाहरू प्रयोग गरेर स्ट्रिङ ओपन-सर्किट भोल्टेज गणना गर्नुहोस्, र ड्राइभको निर्दिष्ट सीमा भित्र राख्नुहोस्।
भण्डारण ट्याङ्की प्रयोग गर्ने वा राम्रो-पानी उपलब्धतामा निर्भर हुने स्थापनाहरूको लागि, ड्राइभले पानी-स्तर इनपुट विकल्पहरू र अन्डरलोड सुरक्षालाई समर्थन गर्दछ। AI पानी-स्तर पत्ता लगाउने P8-18 प्रयोग गरेर कन्फिगर गर्न सकिन्छ, थ्रेसहोल्ड र निद्रा ढिलाइ P8-19 र P8-20 मार्फत सेट गरिएको छ। अन्डरलोड रिसेट व्यवहार P8-26 मार्फत कन्फिगर गरिएको छ। यी प्रकार्यहरूले सही सेन्सर र प्यारामिटरहरू स्थापना हुँदा ट्याङ्की स्तर र पानी उपलब्धतासँग पम्प सञ्चालन समन्वय गर्न मद्दत गर्दछ।
| वस्तु | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| लागू मोटर | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| नाममात्र क्षमता | ५.९ kVA | 11 kVA |
| हालको इनपुट | ३२ ए | ४५ ए |
| आउटपुट वर्तमान | १७ ए | २५ ए |
| एसी इनपुट भोल्टेज | AC 1 PH 220 V (-15%) देखि 240 V (+10%) | |
| अधिकतम डीसी इनपुट भोल्टेज | 450 गाविस | |
| सिफारिस गरिएको Voc दायरा | 360 देखि 430 गाविस | |
| सिफारिस गरिएको MPPT दायरा | 250 देखि 350 गाविस | |
| भोल्टेज दायरा सुरु गर्नुहोस् | 160 देखि 450 VDC, प्यारामिटर समायोज्य | |
| मूल्याङ्कन आउटपुट भोल्टेज | 3 PH वा 1 PH 220 V AC | |
| शोर स्तर | ५० dBA अधिकतम। |
| मोडेल | 37±1 V मोड्युलहरू, 250 W±5 Wp | 45±1 V मोड्युलहरू, 300 W±5 Wp | ||
| प्रति स्ट्रिङ मोड्युलहरू | तारहरू | प्रति स्ट्रिङ मोड्युलहरू | तारहरू | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| वस्तु | विशिष्टता |
| मूल्याङ्कन गरिएको आवृत्ति | ५०/६० हर्ट्ज |
| इनपुट आवृत्ति दायरा | ±5% (४७.५ देखि ६३ हर्ट्ज) |
| आउटपुट भोल्टेज | ० इनपुट भोल्टेजमा |
| आउटपुट आवृत्ति | ०.१ देखि ५०० हर्ट्ज |
| अधिकतम आवृत्ति | 0 देखि 500 Hz (SVC र V/F नियन्त्रण) |
| वाहक आवृत्ति | 0.8 kHz देखि 8 kHz, लोड गर्न स्वचालित रूपमा समायोजित (16 kHz सम्म समर्थित) |
| आवृत्ति संकल्प | डिजिटल सेटिङ ०.०१ हर्ट्ज; एनालग सेटिङ अधिकतम आवृत्तिको ०.०२५% |
| नियन्त्रण मोड | सेन्सर रहित भेक्टर नियन्त्रण (SVC); V/F नियन्त्रण |
| टर्क सुरु गर्दै | ०.५ हर्ट्ज / १५०% (SVC) |
| गति दायरा | १:१०० (SVC) |
| गति स्थिरता शुद्धता | ±0.5% (SVC) |
| ओभरलोड क्षमता | 60 s को लागि 150% रेटेड वर्तमान; 12 s को लागि 170%; 1.5 s को लागि 190% |
| टोक़ बूस्ट | स्वचालित टोक़ बूस्ट; म्यानुअल बूस्ट ०.१% देखि ३०.०% |
| V/F वक्र | रेखीय, बहु-बिन्दु, र वर्ग वक्र (१.२ / १.४ / १.६ / १.८ / २.० पावर) |
| V/F विभाजन | पूर्ण पृथक्करण, आधा विभाजन |
| त्वरण / धीमा | रेखीय वा S-वक्र, ०.० देखि ६५००.० सेकेन्ड |
| डीसी ब्रेकिङ | फ्रिक्वेन्सी 0.00 हर्ट्ज अधिकतम फ्रिक्वेन्सीमा सुरु गर्नुहोस्; समय 0.0 देखि 36.0 s; हालको ०.०% देखि १००.०% |
| JOG नियन्त्रण | JOG फ्रिक्वेन्सी ०.०० हर्ट्ज देखि अधिकतम फ्रिक्वेन्सी (पूर्वनिर्धारित ५ हर्ट्ज); accel/decel 0.0 देखि 6500.0 s |
| बिल्ट-इन PID | हो, बाह्य नियन्त्रक बिना दबाब, प्रवाह वा तापमान बन्द लूपको लागि |
| AVR | ग्रिड भोल्टेज उतार चढाव हुँदा आउटपुट भोल्टेज स्थिर रहन्छ |

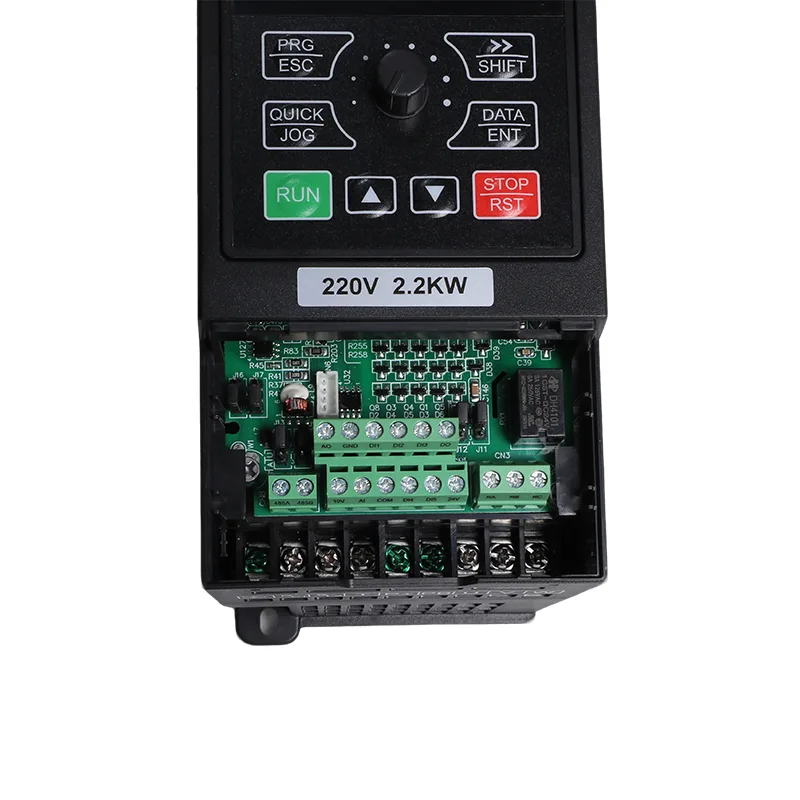

| इनपुट टर्मिनलहरू | 5 डिजिटल इनपुटहरू, DI5 ले 50 kHz सम्म उच्च-गति पल्स समर्थन गर्दछ; 1 एनालग इनपुट 0-10 V वा 0-20 mA; 1 कीप्याड पोटेन्टियोमिटर इनपुट |
| आउटपुट टर्मिनलहरू | 1 उच्च गति पल्स आउटपुट 50 kHz सम्म; 1 रिले आउटपुट; 1 एनालग आउटपुट 0-20 mA वा 0-10 V |
| सञ्चार | RS485, Modbus RTU |
| संरक्षण | पावर-अनमा मोटर सर्ट-सर्किट पत्ता लगाउने, आउटपुट चरण घाटा, अधिक-वर्तमान, अधिक-भोल्टेज, अन्डर-भोल्टेज, अधिक-तापमान, ओभरलोड, अन्डरलोड, कमजोर प्रकाश |
| सञ्चालन तापमान | -10 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस; 40 डिग्री सेल्सियस भन्दा माथि 1% प्रति 1 डिग्री सेल्सियस घटाउनुहोस् |
| भण्डारण तापमान | -20°C देखि 60°C |
| आर्द्रता | 95% RH तल, कुनै संक्षेपण छैन |
| उचाइ | १००० मिटर मुनि; 1000 देखि 3000 मिटर प्रति 100 मिटरमा 1% घटाउनुहोस् |
| कम्पन | ५.९ m/s² (०.६ ग्राम) भन्दा कम |
| घेरा | IP20, पर्खाल माउन्ट वा क्याबिनेट, ठाडो स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षा | IEC 61800-3 (C3); IEC 61800-5-1 |
4.0 kW र 5.5 kW मोडेलहरूले 17 A र 25 A आउटपुट वर्तमान प्रदान गर्दछ। SVC सुरु हुने टोक़ 0.5 Hz मा 150% मा निर्दिष्ट गरिएको छ, 60 सेकेन्डको लागि 150% रेटेड वर्तमानको ओभरलोड क्षमताको साथ। तिनीहरूको 32 A र 45 A इनपुट-वर्तमान मूल्याङ्कनहरूले सही आपूर्ति, ब्रेकर र केबल चयन आवश्यक बनाउँछ।
4.0 kW मोडेलले दुई स्ट्रिङहरू प्रयोग गर्दछ र 5.5 kW मोडेलले तीन प्रयोग गर्दछ। एरेलाई सिफारिस गरिएको 360–430 VDC ओपन-सर्किट दायरा र 450 VDC अधिकतम भित्र राख्नुहोस्; समानान्तर तारका लागि PV ब्रेकर र कम्बाइनर बक्स प्रयोग गर्नुहोस्।
अण्डरलोड संरक्षण र कन्फिगरयोग्य पानी-स्तर पत्ता लगाउने समर्थन पम्प बन्द र तर्क पुन: सुरु गर्नुहोस् जब उपयुक्त इनपुट र प्यारामिटरहरू सेट हुन्छन्।
P8-00 ले सौर्य पम्प मोड वा सामान्य-उद्देश्य मोड चयन गर्दछ। पछिल्लोले SVC/V/F नियन्त्रण, निर्मित PID र RS485 Modbus RTU लाई समर्थन गर्दछ।
ड्राइभबाट एरे 10 मिटर भन्दा बढी हुँदा टाइप II सर्ज सुरक्षा उपकरण प्रयोग गर्नुहोस्। म्यानुअलले आउटपुट रिएक्टर सिफारिस गर्दछ जब पम्प केबल 50 मिटर भन्दा बढी हुन्छ।
4.0kW/5.5kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD 4.0 kW वा 5.5 kW मोटर क्षमता चाहिने तर तीन-चरण उपयोगिता आपूर्ति प्रयोग गर्न नसक्ने स्थापनाहरूको लागि हो। यसको सौर्य-पम्प कन्फिगरेसन पानी अनुप्रयोगहरूको लागि उपयुक्त छ, जबकि सामान्य-उद्देश्य मोडले उपयुक्त मोटर-संचालित उपकरणहरूमा यसको प्रयोग विस्तार गर्दछ।
5.5 kW मोडेलमा 45 A को सूचीबद्ध इनपुट वर्तमान छ। आपूर्ति, ब्रेकर र केबल स्थापना वर्तमान र लागू विद्युतीय आवश्यकताहरूको लागि मूल्याङ्कन हुनुपर्छ। सौर्य शक्ति उपलब्ध हुँदा सौर्य अपरेसनले ग्रिडबाट निकालिने ऊर्जाको मात्रा घटाउन सक्छ, तर वास्तविक ग्रिडको प्रयोग एरे, पम्प लोड र सञ्चालन अवस्थाहरूमा निर्भर गर्दछ।
सिफारिस गरिएको एरे कन्फिगरेसनले उच्च मूल्याङ्कन गरिएको 5.5 kW मोडेलको लागि थप फोटोभोल्टिक क्षमता प्रदान गर्दछ। तालिका B ले 5.5 kW संस्करणका लागि तीनवटा समानान्तर स्ट्रिङहरू र 4.0 kW संस्करणका लागि दुईवटा सूचिहरू समावेश गर्दछ। एरेको कुल पावर, स्ट्रिङ ओपन-सर्किट भोल्टेज र मोड्युल र इन्भर्टर विनिर्देशहरू विरुद्ध वर्तमान पुष्टि गर्नुहोस्।
PV र ग्रिड जडानहरू, स्विच गर्ने यन्त्रहरू र प्यारामिटर सेटिङहरूले चयन गरिएको अपरेटिङ मोडको लागि iMaster म्यानुअलको पालना गर्नुपर्छ। निर्दिष्ट सर्किट र सुरक्षा व्यवस्थाले स्पष्ट रूपमा अनुमति नदिएसम्म सौर्य र ग्रिड स्विचहरू एकैसाथ बन्द नगर्नुहोस्। P8-15 सहित कमिसन र परिवर्तन सेटिङहरू, निर्माताको तारिङ रेखाचित्र अनुसार लागू गरिनु पर्छ।
सरणी वर्तमान, केबल लम्बाइ, स्थापना अवस्था र लागू विद्युत आवश्यकता अनुसार केबल आकार। बाहिरी फोटोभोल्टिक सेवाको लागि उपयुक्त केबल प्रयोग गर्नुहोस्। स्थापना मार्गदर्शनले PV इनपुटमा DC ब्रेकर र स्ट्रिङहरू समानान्तरमा जडान हुँदा फोटोभोल्टिक कम्बाइनर बक्स निर्दिष्ट गर्दछ।
पानीको भार कम हुने जस्ता अवस्थाहरू पत्ता लगाउनको लागि अन्डरलोड सुरक्षा प्रदान गरिएको छ। आपूर्ति गरिएको प्यारामिटर जानकारीले 25% पत्ता लगाउने स्तर, 60 s पुष्टिकरण समय र 120 s रिसेट ढिलाइ सूचीबद्ध गर्दछ। यदि लेभल प्रोब प्रयोग भयो र असफल भयो भने, ड्राइभले E43 रिपोर्ट गर्न सक्छ। वास्तविक पम्प र स्थापना विरुद्ध कन्फिगर गरिएको थ्रेसहोल्ड र ढिलाइ प्रमाणित गर्नुहोस्।
हो। P8-00 ले सौर्य पम्प मोड वा सामान्य-उद्देश्य मोड चयन गर्दछ। सामान्य-उद्देश्य मोडले SVC वा V/F नियन्त्रण, निर्मित PID र Modbus RTU समर्थन गर्दछ। CSIVEI ले ढुवानी अघि अनुरोध गरिएको मोड सेट गर्न सक्छ, र अपरेटिङ मोडलाई प्यारामिटर सेटिङ मार्फत पछि परिवर्तन गर्न सकिन्छ जब अनुप्रयोग र तार उपयुक्त हुन्छ।
सोधपुछ गर्दा OEM ब्रान्डिङ र पूर्व ढुवानी प्यारामिटर कन्फिगरेसन छलफल गर्न सकिन्छ। आवश्यक मात्रा र लेबल कलाकृति प्रदान गर्नुहोस् ताकि CSIVEI ले उपलब्ध व्यवस्था, मूल्य र तालिका पुष्टि गर्न सक्छ।
