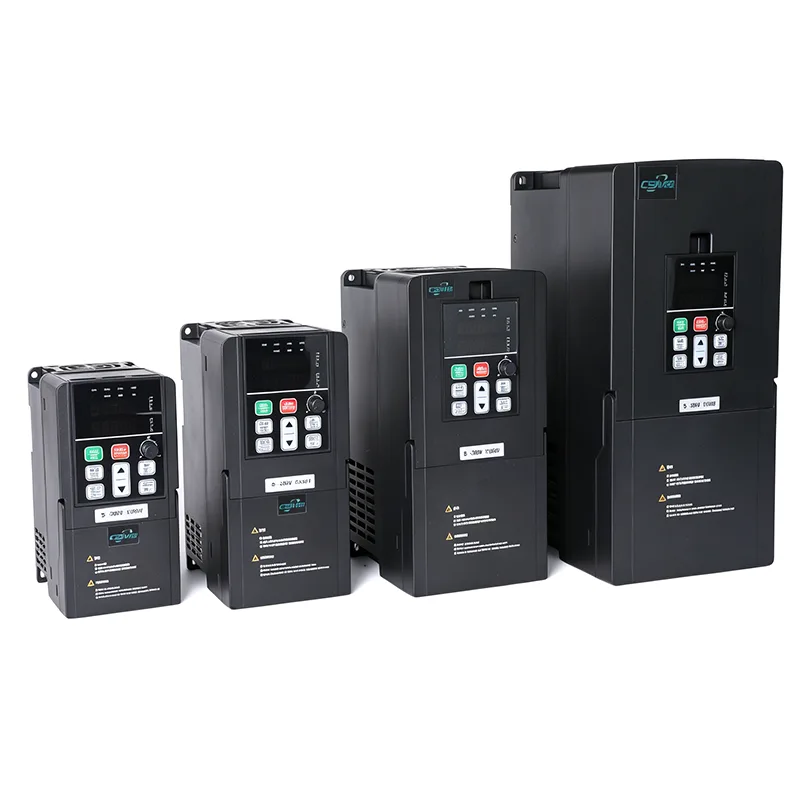

30HP 22kw VFD 3 चरण चल गति ड्राइव

CSIVEI 30HP 22kw VFD 3 फेज भेरिएबल स्पीड ड्राइभ तीन-चरण मोटर नियन्त्रणको लागि बहुमुखी प्रविष्टि-स्तर ड्राइभ हो। साना औद्योगिक उपकरणहरू, कार्यशाला मेसिनरी, र हल्का स्वचालन कार्यहरूको लागि डिजाइन गरिएको, यसले कम्प्याक्ट फुटप्रिन्टमा भरपर्दो प्रदर्शन प्रदान गर्दछ। दुबै V/F र सेन्सर रहित भेक्टर नियन्त्रण मोडहरू, निर्मित PID नियन्त्रक, र बाह्य कीप्याड वा रिमोट सञ्चालनको लागि समर्थन। साइड-बाइ-साइड माउन्टिंग क्षमताको साथ IP20 घेराले कुशल प्यानल स्थापनालाई अनुमति दिन्छ। सजिलो प्यारामिटर कन्फिगरेसन र असभ्य निर्माणको साथ, CSIVEI 115-132kw 3 चरण 380V VFD ले आधारभूत मोटर गति नियन्त्रण अनुप्रयोगहरूको लागि ठोस आधार प्रदान गर्दछ।

कोर प्यारामिटर र निर्दिष्टीकरण

सामान्य अनुप्रयोगहरू

CSIVEI 30HP 22kw VFD 3 फेज चर स्पीड ड्राइभ अति-भारी औद्योगिक अनुप्रयोगहरूको लागि डिजाइन गरिएको छ जसलाई अत्यधिक विश्वसनीयता चाहिन्छ:

● खानी र खनिज - ग्राइन्ड मिल, क्रसर, स्लरी पम्पहरू

● पानी र फोहोर पानी - ठूला लिफ्ट स्टेशनहरू, एरेसन ब्लोअरहरू, फोहोर पम्पहरू

● तेल र ग्यास - पाइपलाइन पम्पहरू, कच्चा तेल स्थानान्तरण, ग्यास कम्प्रेसन

●  सामुद्रिक - प्रोपल्सन थ्रस्टर्स, बो थ्रस्टर्स, डेक मेसिनरी

●  ठूला फ्यानहरू - टनेल भेन्टिलेसन, विन्ड टनेल फ्यान, ब्लास्ट फर्नेस ब्लोअरहरू

यसको बलियो निर्माण र सक्रिय फ्रन्ट-एन्ड विकल्पहरूले ग्रिड कोडहरू र हार्मोनिक मानकहरूको अनुपालन सुनिश्चित गर्दछ।

प्रयोगकर्ता-अनुकूल सञ्चालन र सजिलो सेटअप

CSIVEI VFD शृङ्खलाले प्रयोगमा सहजता, स्थापना समय घटाउने र इन्जिनियरहरू र मर्मतसम्भार कर्मचारीहरूका लागि दैनिक सञ्चालन सरलीकरणलाई प्राथमिकता दिन्छ।

सहज किप्याड - LED/LCD कीप्याडले स्पष्ट प्यारामिटर प्रदर्शन र द्रुत नेभिगेसन प्रदान गर्दछ। प्यारामिटर समूहहरू तार्किक रूपमा व्यवस्थित छन्, र बहु-भाषा समर्थनले विश्वव्यापी प्रयोगकर्ताहरूको पहुँच सुनिश्चित गर्दछ।

द्रुत सुरुवात विजार्ड - चरण-दर-चरण सेटअपले प्रयोगकर्ताहरूलाई मिनेटमा आधारभूत प्यारामिटर कन्फिगरेसन मार्फत मार्गदर्शन गर्दछ। पूर्व-कन्फिगर गरिएको अनुप्रयोग म्याक्रोहरू (फ्यान/पम्प, कन्वेयर, कन्स्ट्यान्ट टर्क) सामान्य अनुप्रयोगहरूको लागि एक-टच सेटअपलाई अनुमति दिन्छ।

प्यारामिटर प्रतिलिपि प्रकार्य - एक ड्राइभबाट किप्याडमा प्यारामिटरहरू अपलोड गर्नुहोस् र बहु ​​ड्राइभहरूमा डाउनलोड गर्नुहोस्, बहु-ड्राइभ प्रणालीहरूको लागि सेटअप समय महत्त्वपूर्ण रूपमा घटाउँदै र लगातार कन्फिगरेसन सुनिश्चित गर्दै।

हटाउन सकिने कीप्याड - किप्याडलाई एक्स्टेन्सन केबल प्रयोग गरेर टाढैबाट माउन्ट गर्न सकिन्छ, नियन्त्रण प्यानलको ढोका वा टाढाको स्थानहरूबाट सुविधाजनक सञ्चालन सक्षम पार्दै।

कम्प्याक्ट डिजाइन - स्पेस-सेभिङ फुटप्रिन्टले साइड-बाइ-साइड माउन्ट गर्न, प्यानलको घनत्व बढाउन र क्याबिनेट साइज आवश्यकताहरू घटाउन अनुमति दिन्छ।

FAQs

मैले मेरो मोटरको लागि सही 30HP 22kw VFD 3 फेज चर स्पीड ड्राइभ कसरी छनौट गर्ने?

विचार गर्न केहि चीजहरू:

मोटर पावर - VFD मिल्नुपर्छ वा मोटर मूल्याङ्कन भन्दा थोरै ठूलो हुनुपर्छ।

इनपुट भोल्टेज—एकल-चरण 230V वा तीन-चरण 400V, सुनिश्चित गर्नुहोस् कि यो तपाईंको आपूर्तिसँग मेल खान्छ।

लोड प्रकार - कन्वेयर वा एक्स्ट्रुडर जस्ता स्थिर टर्क लोडहरूलाई सामान्यतया मोटर पावरको 100-120% मा VFD साइज चाहिन्छ। फ्यान र पम्पहरू जस्ता चर टर्क लोडहरूले प्रायः मोटर पावरसँग मिल्ने VFD प्रयोग गर्न सक्छन्, साथै तपाईंले ऊर्जा बचत प्राप्त गर्नुहुन्छ।

वातावरण - धुलो, आर्द्र, वा बाहिरी स्थानहरूको लागि, उच्च IP रेटिंग (IP40, IP54, IP66) को लागी जानुहोस् वा ड्राइभलाई सुरक्षित घेरामा राख्नुहोस्।

संचार—यदि तपाईलाई PLC वा SCADA सँग कुरा गर्न आवश्यक छ भने, जाँच गर्नुहोस् कि ड्राइभले तपाईको प्रोटोकललाई समर्थन गर्दछ (Modbus RTU मानक हो; Profibus, Ethernet/IP, आदि वैकल्पिक छन्)।

यदि तपाइँ दोस्रो राय चाहनुहुन्छ भने CSIVEI सँग साइजिङ उपकरण र प्राविधिक समर्थन पनि छ।

म कसरी सामान्य गल्तीहरू समस्या निवारण गर्छु?

ड्राइभले द्रुत निदानको लागि कीप्याडमा गल्ती कोडहरू देखाउँछ:

●  OC (ओभर-वर्तमान) - सर्टहरू, मोटर घुमाउने समस्याहरू, वा एक्सेल समय धेरै छोटो छ भनेर जाँच गर्नुहोस्

●  OV (ओभर-भोल्टेज) – ब्रेकिङ रेसिस्टर जाँच गर्नुहोस् (यदि प्रयोग गरियो भने) वा समय धेरै छोटो छ

● UV (अण्डर-भोल्टेज) - इनपुट पावर र तारहरू जाँच गर्नुहोस्

●  OH (अधिक-तापमान) – कूलिङ फ्यान, परिवेशको तापक्रम, र माउन्टिङ क्लियरेन्स जाँच गर्नुहोस्

●  OL (ओभरलोड) - मोटर लोड जाँच गर्नुहोस्, एक्सेल समय बढाउनुहोस्, वा ड्राइभलाई अपसाइज गर्ने विचार गर्नुहोस्

● म्यानुअलमा विस्तृत चरणहरू सहितको पूर्ण त्रुटि कोड तालिका छ। यदि केहि अझै बन्द छ भने, CSIVEI प्राविधिक समर्थनले मद्दत गर्न सक्छ।

VFD को सामान्य आयु के हो, र म यसलाई कसरी कायम राख्न सक्छु?

उचित स्थापना र सर्तहरूको साथ, एक VFD 10-15 वर्ष टिक्न सक्छ। मुख्य मर्मत: घेरा सफा राख्नुहोस् - धुलो जम्माले चिसो दक्षतालाई मार्छ; कूलिंग फ्यानहरू जाँच गर्नुहोस् (सामान्यतया 3-7 वर्षसम्म; यदि शोर वा असफल भएमा बदल्नुहोस्); DC बस क्याप्यासिटरहरू निरीक्षण गर्नुहोस् - तिनीहरू समय र तापक्रमसँगै पुरानो हुन्छन् - यदि ड्राइभ दुई वर्ष भन्दा बढी भण्डारण गरिएको छ भने, पावर अप गर्नु अघि क्यापहरू सुधार गर्नुहोस्; परिवेश तापमान निगरानी; कहिलेकाहीँ किप्याड वा बाह्य भण्डारणमा प्यारामिटरहरू ब्याकअप गर्नुहोस्। प्रत्येक 6-12 महिनामा द्रुत निरीक्षणले आश्चर्यबाट बच्न मद्दत गर्दछ।

म पहिलो पटक ड्राइभ कसरी सेट अप गर्छु?

CSIVEI ड्राइभहरूमा द्रुत सुरुवात विजार्ड छ जसले तपाईंलाई केही मिनेटमा आवश्यक कुराहरू मार्फत लैजान्छ:

मोटर नेमप्लेट डाटा (पावर, भोल्टेज, वर्तमान, फ्रिक्वेन्सी, RPM) प्रविष्ट गर्नुहोस्, एप्लिकेसन म्याक्रो (फ्यान/पम्प, कन्वेयर, कन्स्ट्यान्ट टर्क) छान्नुहोस्, एक्सेल र डिसेल समय सेट गर्नुहोस्, फ्रिक्वेन्सी स्रोत (कीप्याड, एनालग इनपुट, सञ्चार) छनोट गर्नुहोस्, र मोटर नियन्त्रणलाई अनुकूलन गर्न स्वत: ट्युनिङ चलाउनुहोस्। म्यानुअलमा सबै विवरणहरू छन्, र कीप्याड हटाउन सकिने छ त्यसैले आवश्यक भएमा तपाईंले यसलाई टाढाबाट सञ्चालन गर्न सक्नुहुन्छ।

के म तीन-चरण मोटरको साथ एकल-चरण इनपुट VFD प्रयोग गर्न सक्छु?

हो। CSIVEI को सिंगल-फेज 230V ड्राइभहरूले मोटरमा सिंगल-फेज इनपुट र आउटपुट थ्री-फेज पावर लिन्छन्। एकल-फेज पावर मात्र उपलब्ध हुँदा यो एक सामान्य सेटअप हो तर तपाईं तीन-चरण मोटरको दक्षता र विश्वसनीयता चाहनुहुन्छ। केवल निश्चित गर्नुहोस् कि मोटरको भोल्टेज ड्राइभको आउटपुट-230V थ्री-फेजसँग मेल खान्छ।

ग्राहक मामला: कृषि सिंचाई पम्पिङ

एउटा ठूलो कृषि सहकारीले विभिन्न बाली क्षेत्रहरूलाई सेवा दिन धेरै सिँचाइ पम्पहरू सञ्चालन गर्यो। म्यानुअल भल्भ समायोजन र स्थिर-गति पम्पहरूले अकुशल पानी वितरण र उच्च ऊर्जा लागतको परिणाम हो।

समाधान: CSIVEI 30HP 22kw VFD 3 चरण चर स्पीड ड्राइभहरू दुई मुख्य पम्पहरूमा स्थापना गरिएको थियो, एक केन्द्रीय नियन्त्रकले क्षेत्रको मागमा आधारित पम्प अनुक्रम प्रबन्ध गर्ने। ड्राइभको निर्मित PID ले वितरण नेटवर्कमा निरन्तर दबाब राख्यो।

परिणामहरू:

● पानीको दबाब विभिन्न सिंचाई विधिहरूको लागि अनुकूलित (ड्रिप बनाम स्प्रिंकलर)

● बढ्दो मौसममा ऊर्जा खपत २८% ले घट्यो

● पानी हथौडा र पाइप तनाव कम, पूर्वाधार जीवन विस्तार

● रिमोट निगरानीले मोबाइल उपकरण मार्फत वास्तविक-समय समायोजन सक्षम गर्दछ

● सहकारीले सबै नयाँ पम्प स्थापनाहरूको लागि CSIVEI ड्राइभहरूमा मानकीकरण गरेको छ।
