Csivei कारखानाको 0.75-2.2kW 3 चरण 380V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD ले उच्च-भोल्टेज DC इनपुट दायरा समावेश गर्दछ। अधिकतम DC इनपुट 900 VDC हो, 550-750 VDC को सिफारिस गरिएको ओपन-सर्किट भोल्टेज दायरा र 450-600 VDC को MPPT दायरा। समायोज्य स्टार्ट-भोल्टेज दायरा 300-900 VDC हो। यी मानहरूले सिफारिस गरिएको एरे तालिकामा देखाइएको प्यानल स्ट्रिङ चयन गर्न आधार प्रदान गर्दछ।
शृङ्खलाले तीन मोटर रेटिङहरू समावेश गर्दछ: ०.७५ किलोवाट, १.५ किलोवाट र २.२ किलोवाट। तिनीहरूको मूल्याङ्कन गरिएको आउटपुट प्रवाहहरू क्रमशः 2.1 A, 3.8 A र 5.1 A छन्। प्रत्येक मोडेल तीन-चरण 380 V AC आपूर्तिको लागि डिजाइन गरिएको छ र सोलार पम्प मोडमा सही रूपमा कन्फिगर गरिएको फोटोभोल्टिक एरेसँग पनि काम गर्न सक्छ। अपरेटिङ मोडको छनोटले ड्राइभलाई सोलार पम्पिङका लागि वा सामान्य उद्देश्यको इन्भर्टरको रूपमा प्रयोग गर्ने हो कि भनेर निर्धारण गर्छ।
सूचीबद्ध मोड्युल विकल्पहरूको लागि, सिफारिस गरिएको एरेले 250 W (37±1 V) मा मूल्याङ्कन गरिएको 18 मोड्युलहरूको एउटा स्ट्रिङ वा 300 W (45±1 V) मा मूल्याङ्कन गरिएको 15 मोड्युलहरूको एउटा स्ट्रिङ प्रयोग गर्दछ। उच्च PV स्ट्रिङ भोल्टेजको अर्थ दिइएको पावर लेभलको लागि कम DC वर्तमान हुन सक्छ, जसले केबल करन्ट र लामो रनहरूमा भोल्टेज ड्रप व्यवस्थापन गर्न मद्दत गर्न सक्छ। अन्तिम स्ट्रिङ डिजाइनले वास्तविक मोड्युल बिजुली डेटा प्रयोग गर्नुपर्छ र ड्राइभको सीमा भित्र एरेको अधिकतम खुला-सर्किट भोल्टेज राख्नु पर्छ।

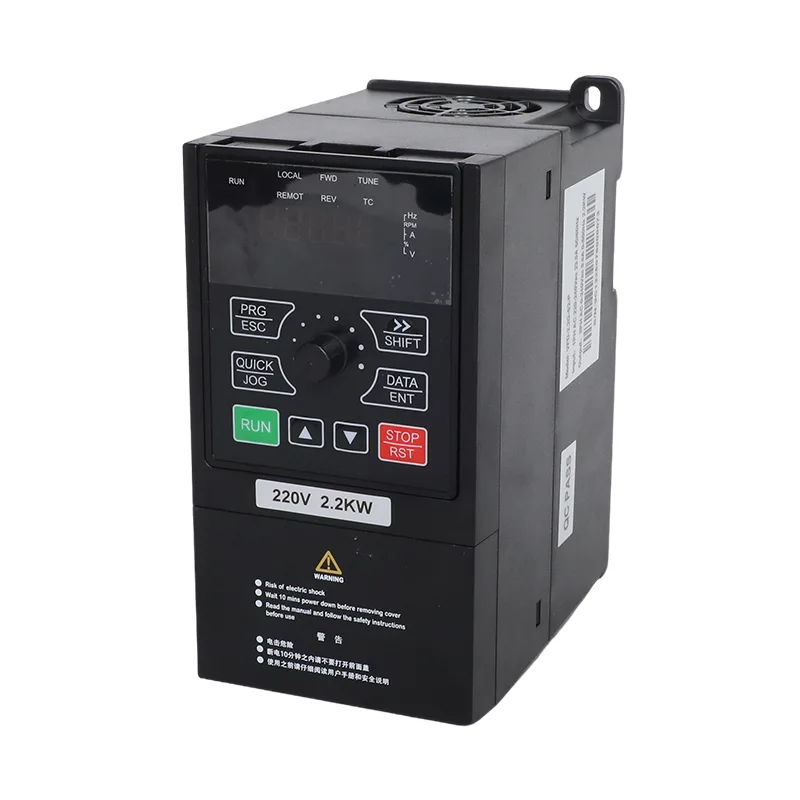

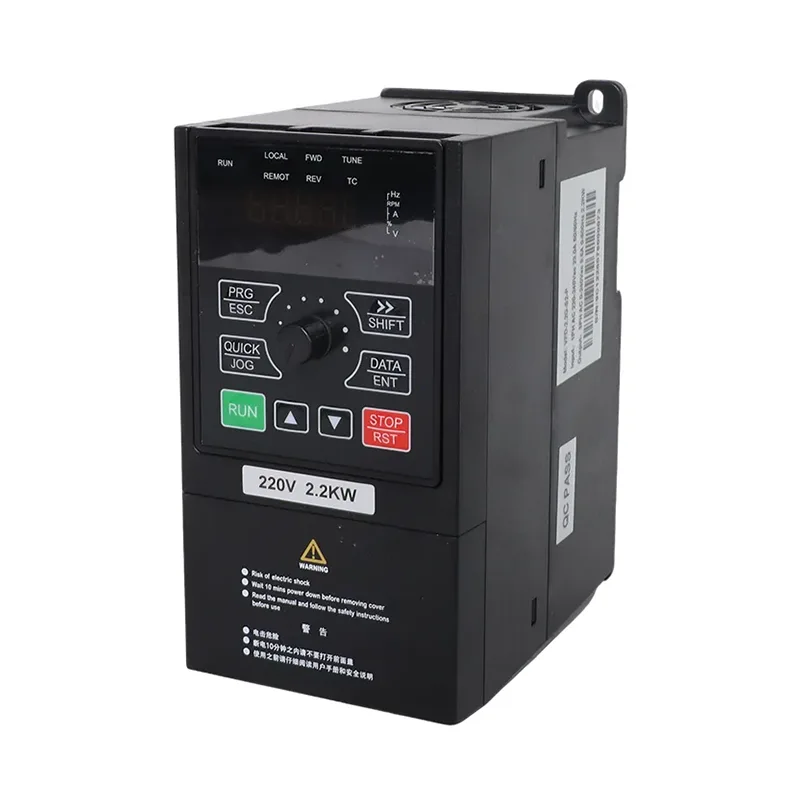

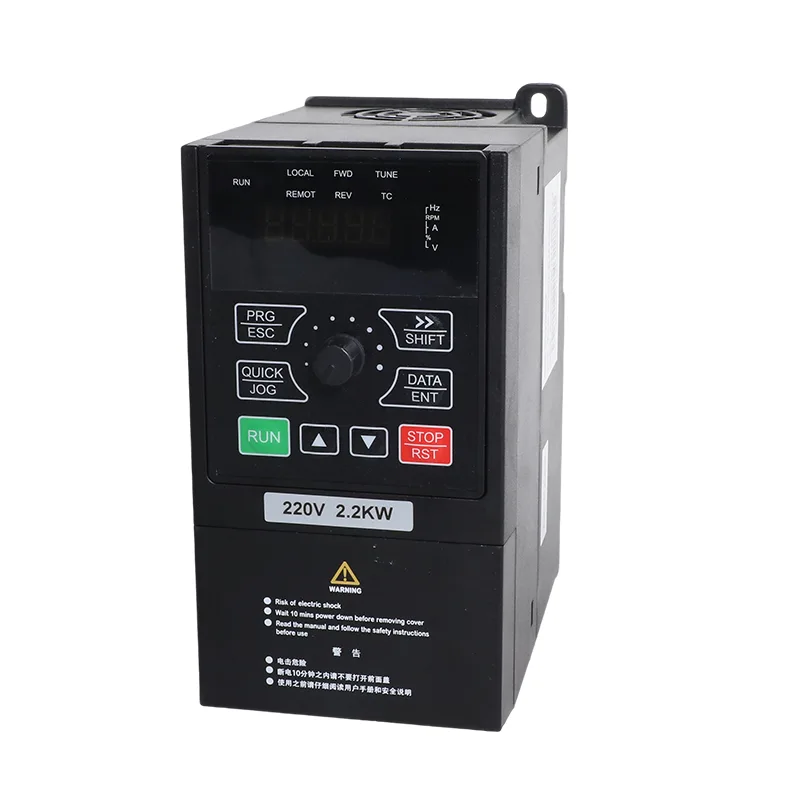

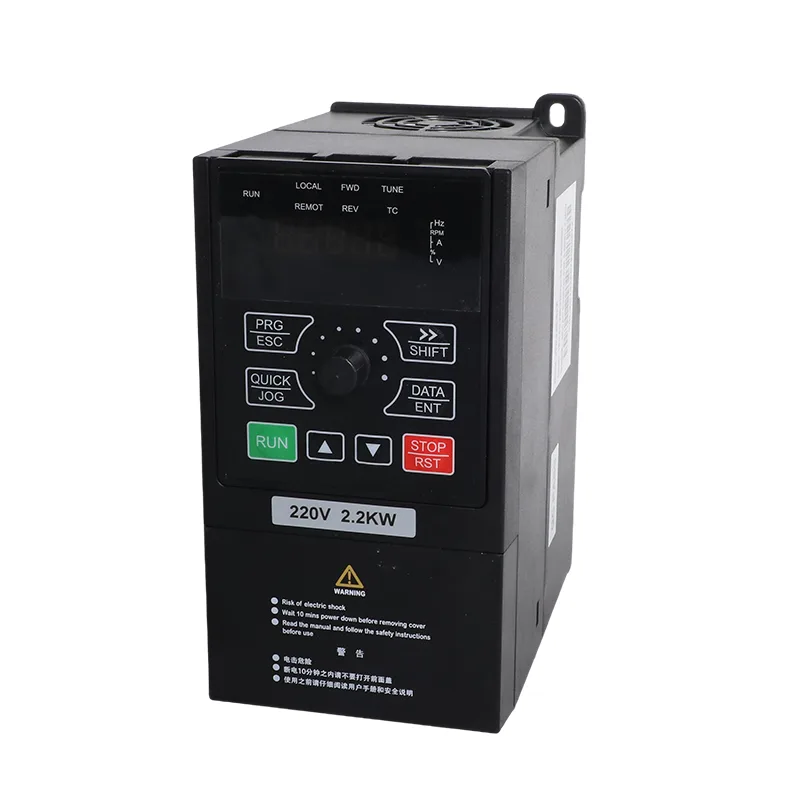

तीन मोडेलले 171 × 86 × 138 मिमी नाप्ने र लगभग 1 किलोग्राम वजनको कम्प्याक्ट चेसिस साझा गर्दछ। 67.3 × 157.5 mm को माउन्टिङ फुटप्रिन्टले इन्भर्टरलाई सानो कन्ट्रोल क्याबिनेट वा उपकरणको घेरामा फिट गर्न मद्दत गर्छ। यो कम्प्याक्ट फारम उपयोगी छ जहाँ सानो पम्प वा मेसिनलाई चर-गति नियन्त्रण चाहिन्छ तर स्थापना स्थान सीमित छ।
P8-00 लाई 1 मा सेट गरेपछि, ड्राइभ सौर्य पम्प मोडमा सञ्चालन हुन्छ। MPPT ट्र्याकिङले उपलब्ध फोटोभोल्टिक शक्तिको प्रतिक्रियामा सञ्चालन समायोजन गर्दछ, जबकि कमजोर-प्रकाश तर्क र पम्प-सम्बन्धित सुरक्षा प्रकार्यहरूले सौर्य अवस्थाहरू परिवर्तन गर्न व्यवस्थापन गर्न मद्दत गर्दछ। प्रणाली निर्दिष्ट गर्दा एरे स्ट्रिङ भोल्टेज, मोटर मूल्याङ्कन र पम्प आवश्यकताहरू सबै जाँच गर्नुपर्छ।
P8-00 लाई ० मा सेट गरेपछि, सोलार एरे बिना उपयुक्त तीन-चरण मोटरहरूको लागि समान हार्डवेयर प्रयोग गर्न सकिन्छ। SVC वा V/F नियन्त्रणले मोटर-गति नियमनलाई समर्थन गर्दछ, जबकि निर्मित PID र RS485 Modbus RTU उपयुक्त दबाब, प्रवाह वा प्रक्रिया-नियन्त्रण अनुप्रयोगहरूको लागि उपलब्ध छन्। CSIVEI ले ढुवानी अघि अनुरोध गरिएको अपरेटिङ मोड कन्फिगर गर्न सक्छ; पछिको मोड परिवर्तन सान्दर्भिक प्यारामिटरहरू मार्फत गरिन्छ र उत्पादन म्यानुअल पछ्याउनु पर्छ।
| वस्तु | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| लागू मोटर | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| नाममात्र क्षमता | 1.5 kVA | ३ kVA | 4 kVA |
| हालको इनपुट | ३.४ ए | ५ ए | ५.८ ए |
| आउटपुट वर्तमान | २.१ ए | ३.८ ए | ५.१ ए |
| एसी इनपुट भोल्टेज | AC 3 PH 380 V (-15%) देखि 440 V (+10%) | ||
| अधिकतम डीसी इनपुट भोल्टेज | 900 गाविस | ||
| सिफारिस गरिएको Voc दायरा | ५५० देखि ७५० गाविस | ||
| सिफारिस गरिएको MPPT दायरा | 450 देखि 600 गाविस | ||
| भोल्टेज दायरा सुरु गर्नुहोस् | 300 देखि 900 VDC, प्यारामिटर समायोज्य | ||
| मूल्याङ्कन आउटपुट भोल्टेज | 3 PH 380 V AC | ||
| शोर स्तर | ५० dBA अधिकतम। |
| मोडेल | 37±1 V मोड्युलहरू, 250 W±5 Wp | 45±1 V मोड्युलहरू, 300 W±5 Wp | ||
| प्रति स्ट्रिङ मोड्युलहरू | तारहरू | प्रति स्ट्रिङ मोड्युलहरू | तारहरू | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| वस्तु | विशिष्टता |
| मूल्याङ्कन गरिएको आवृत्ति | ५०/६० हर्ट्ज |
| इनपुट आवृत्ति दायरा | ±5% (४७.५ देखि ६३ हर्ट्ज) |
| आउटपुट भोल्टेज | ० इनपुट भोल्टेजमा |
| आउटपुट आवृत्ति | ०.१ देखि ५०० हर्ट्ज |
| अधिकतम आवृत्ति | 0 देखि 500 Hz (SVC र V/F नियन्त्रण) |
| वाहक आवृत्ति | 0.8 kHz देखि 8 kHz, लोड गर्न स्वचालित रूपमा समायोजित (16 kHz सम्म समर्थित) |
| आवृत्ति संकल्प | डिजिटल सेटिङ ०.०१ हर्ट्ज; एनालग सेटिङ अधिकतम आवृत्तिको ०.०२५% |
| नियन्त्रण मोड | सेन्सर रहित भेक्टर नियन्त्रण (SVC); V/F नियन्त्रण |
| टर्क सुरु गर्दै | ०.५ हर्ट्ज / १५०% (SVC) |
| गति दायरा | १:१०० (SVC) |
| गति स्थिरता शुद्धता | ±0.5% (SVC) |
| ओभरलोड क्षमता | 60 s को लागि 150% रेटेड वर्तमान; 12 s को लागि 170%; 1.5 s को लागि 190% |
| टोक़ बूस्ट | स्वचालित टोक़ बूस्ट; म्यानुअल बूस्ट ०.१% देखि ३०.०% |
| V/F वक्र | रेखीय, बहु-बिन्दु, र वर्ग वक्र (१.२ / १.४ / १.६ / १.८ / २.० पावर) |
| V/F विभाजन | पूर्ण पृथक्करण, आधा विभाजन |
| त्वरण / धीमा | रेखीय वा S-वक्र, ०.० देखि ६५००.० सेकेन्ड |
| डीसी ब्रेकिङ | फ्रिक्वेन्सी 0.00 हर्ट्ज अधिकतम फ्रिक्वेन्सीमा सुरु गर्नुहोस्; समय 0.0 देखि 36.0 s; हालको ०.०% देखि १००.०% |
| JOG नियन्त्रण | JOG फ्रिक्वेन्सी ०.०० हर्ट्ज देखि अधिकतम फ्रिक्वेन्सी (पूर्वनिर्धारित ५ हर्ट्ज); accel/decel 0.0 देखि 6500.0 s |
| बिल्ट-इन PID | हो, बाह्य नियन्त्रक बिना दबाब, प्रवाह वा तापमान बन्द लूपको लागि |
| AVR | ग्रिड भोल्टेज उतार चढाव हुँदा आउटपुट भोल्टेज स्थिर रहन्छ |

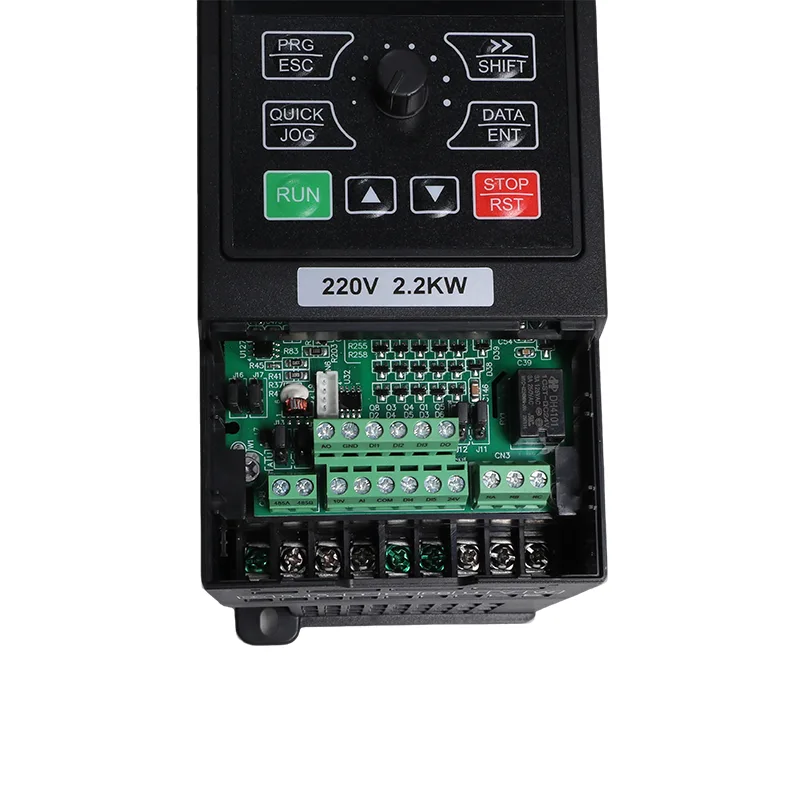

| इनपुट टर्मिनलहरू | 5 डिजिटल इनपुटहरू, DI5 ले 50 kHz सम्म उच्च-गति पल्स समर्थन गर्दछ; 1 एनालग इनपुट 0-10 V वा 0-20 mA; 1 कीप्याड पोटेन्टियोमिटर इनपुट |
| आउटपुट टर्मिनलहरू | 1 उच्च गति पल्स आउटपुट 50 kHz सम्म; 1 रिले आउटपुट; 1 एनालग आउटपुट 0-20 mA वा 0-10 V |
| सञ्चार | RS485, Modbus RTU |
| संरक्षण | पावर-अनमा मोटर सर्ट-सर्किट पत्ता लगाउने, आउटपुट चरण घाटा, अधिक-वर्तमान, अधिक-भोल्टेज, अन्डर-भोल्टेज, अधिक-तापमान, ओभरलोड, अन्डरलोड, कमजोर प्रकाश |
| सञ्चालन तापमान | -10 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस; 40 डिग्री सेल्सियस भन्दा माथि 1% प्रति 1 डिग्री सेल्सियस घटाउनुहोस् |
| भण्डारण तापमान | -20°C देखि 60°C |
| आर्द्रता | 95% RH तल, कुनै संक्षेपण छैन |
| उचाइ | १००० मिटर मुनि; 1000 देखि 3000 मिटर प्रति 100 मिटरमा 1% घटाउनुहोस् |
| कम्पन | ५.९ m/s² (०.६ ग्राम) भन्दा कम |
| घेरा | IP20, पर्खाल माउन्ट वा क्याबिनेट, ठाडो स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षा | IEC 61800-3 (C3); IEC 61800-5-1 |
यो पावर दायरा साना तीन-चरण पम्पहरू र मोटर-संचालित उपकरणहरूको लागि हो जहाँ समायोज्य गति, सौर्य सञ्चालन वा दुवै उपयोगी छन्।
पम्प प्रणालीहरूको लागि, समायोज्य प्रवेग र ढिलाइले प्रवाह निर्माण र घट्ने दरलाई व्यवस्थापन गर्न मद्दत गर्न सक्छ। सही र्याम्प सेटिङहरू पम्प, पाइपवर्क र हाइड्रोलिक अवस्थाहरूमा निर्भर गर्दछ; तिनीहरू केवल मोटर पावरबाट ग्रहण गर्नु भन्दा कमिसनिङको समयमा चयन गर्नुपर्छ।
सिफारिस गरिएका एरे कन्फिगरेसनहरूले एउटा स्ट्रिङमा 250 W मा 18 मोड्युलहरू वा 300 W मा 15 मोड्युलहरू प्रयोग गर्छन्। इन्भर्टरले 900 VDC सम्म समर्थन गर्दछ, 550-750 VDC को सिफारिस गरिएको Voc दायरा र 450-600 VDC को MPPT दायराको साथ। स्ट्रिङ पुष्टि गर्नु अघि साइटको तापक्रम अवस्था अन्तर्गत मोड्युलको वास्तविक खुला-सर्किट भोल्टेज जाँच गर्नुहोस्।
P8-00 लाई सौर्य पम्प मोडको लागि 1 वा सामान्य-उद्देश्य मोडको लागि 0 सेट गर्नुहोस्। एउटै प्लेटफर्मले MPPT-आधारित सौर्य पम्पिङलाई SVC/V/F मोटर नियन्त्रण, निर्मित PID र Modbus RTU सँग जोड्दछ, यसले उपयुक्त पम्प वा लाइट-मेसिनरी अनुप्रयोगहरू सेवा गर्न अनुमति दिन्छ।
P8-10 देखि P8-14 सम्म कमजोर-प्रकाश स्टप र रिस्टार्ट व्यवहार कन्फिगर गर्नुहोस्। अन्डरलोड सुरक्षा र पानी-स्तर इनपुटहरूले पम्प सुरक्षालाई समर्थन गर्न सक्छ जब सही रूपमा तार र स्थापनाको लागि कन्फिगर गरिएको छ।
171 × 86 × 138 मिमी चेसिस लगभग 1 किलोग्राम वजन छ। बिल्ट-इन PID, पाँच डिजिटल इनपुटहरू, एनालग I/O र RS485 Modbus RTU ले समर्थित बन्द-लूप अनुप्रयोगहरूको लागि छुट्टै PID नियन्त्रकको आवश्यकता बिना स्थानीय नियन्त्रण र एकीकरण विकल्पहरू प्रदान गर्दछ।
एकल स्ट्रिङमा 250 W (37 V प्रकार) को 18 मोड्युलहरू, वा 300 W (45 V प्रकार) को 15 मोड्युलहरू। दुवैले सिफारिस गरिएको 550 देखि 750 VDC ओपन-सर्किट दायरा भित्र एर्रे ल्यान्ड गर्छन्। 900 VDC भन्दा बढि नगर्नुहोस्, जुन मूल्याङ्कन गरिएको अधिकतम हो।
हो, त्यो सामान्य अफ-ग्रिड सेटअप हो। एरेलाई DC टर्मिनलहरूमा र पम्पलाई U, V र W मा तार गर्नुहोस्, सौर्य आपूर्तिको लागि P8-15 मा 1 सेट गर्नुहोस्, र जब एरेले पर्याप्त भोल्टेज दिन्छ तब ड्राइभ चल्छ।
न त। नियन्त्रण सेन्सर रहित भेक्टर वा V/F हो, दुबै प्रतिक्रिया बिना। MPPT, ड्राई-रन सुरक्षा, अन्डरलोड सुरक्षा र निरन्तर दबाबको लागि वैकल्पिक PID पहिले नै ड्राइभमा छन्।
P8-09 ले पूर्वनिर्धारित रूपमा 10.00 Hz अपरेटिङ फ्रिक्वेन्सीको तल्लो सीमा सेट गर्छ। P8-10 मा कमजोर प्रकाश थ्रेसहोल्डको साथमा, यसले पानी सार्नको लागि पम्पलाई धेरै बिस्तारै घुमाउनबाट ड्राइभलाई रोक्छ।
Modbus RTU सँग RS485 भन्दा बढी, हो। अपरेटिङ फ्रिक्वेन्सी, बस भोल्टेज, आउटपुट हाल, आउटपुट पावर, DI र DO स्थिति र हालको आपूर्ति मोड सबै U0 निगरानी समूहबाट पढ्न योग्य छन्, U0-49 मा आपूर्ति मोड ग्रिड वा सौर देखाउँदै।
हो। यस साइजको ठूलो सेयर जहाज सामान्य-उद्देश्य मोडमा, ड्राइभिङ ग्रीनहाउस फ्यानहरू, कार्यशाला पम्पहरू, कूलेन्ट सर्कुलेशन र साना कम्प्रेसरहरू 380 V आपूर्तिमा साइटमा कुनै पनि एरे बिना। एउटै हार्डवेयर, एउटै प्यारामिटर, फरक मोड। तपाईले अर्डर गर्दा कुन चाहानुहुन्छ हामीलाई भन्नुहोस्। सौर्य पम्प मोडमा खरिद गरिएको एकाइलाई P8-00 मा 0 सेट गरेर स्विच गरिएको छ।
हामीलाई मोडेल मिश्रण र मात्रा बताउनुहोस् र हामी मूल्यको साथ लिखित रूपमा जहाजको मिति उद्धृत गर्छौं। मानक मूल्याङ्कनहरू र OEM-ब्रान्डेड एकाइहरू समान तालिकामा ढुवानी गर्दैनन्, किनभने केस प्रिन्टिङ र लेबलहरू तपाईंको कलाकृतिमा बनाइएका छन्, त्यसैले तपाईंले अर्डर गर्नु अघि यो निर्णय गर्न लायक छ।
