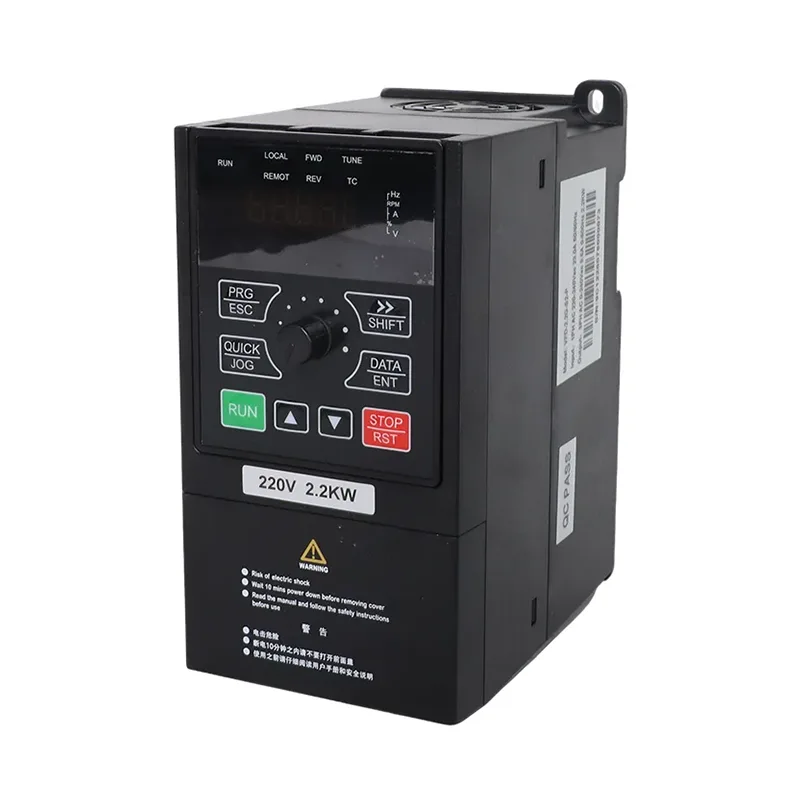

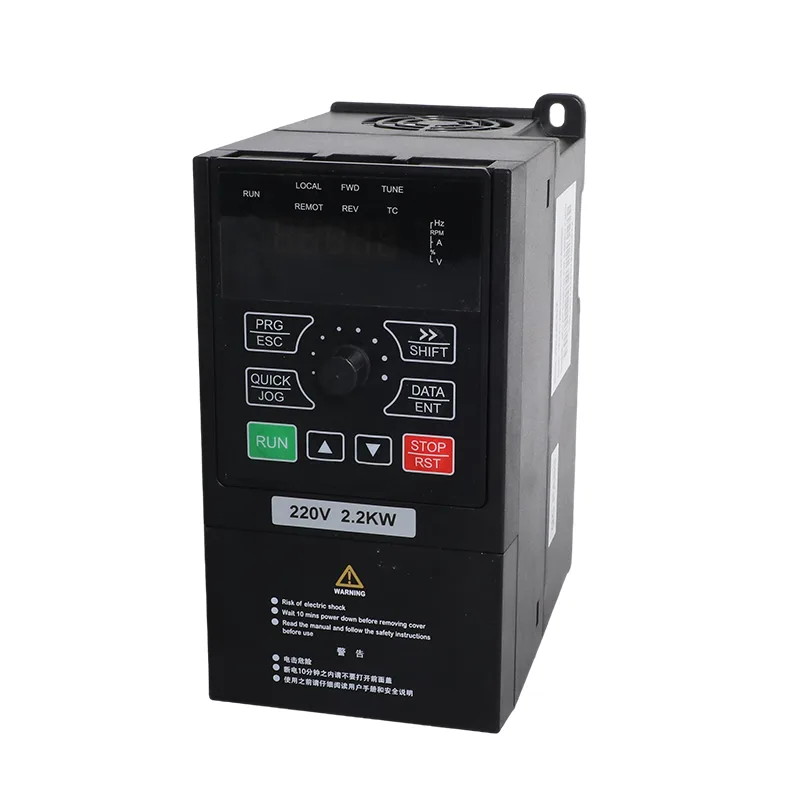

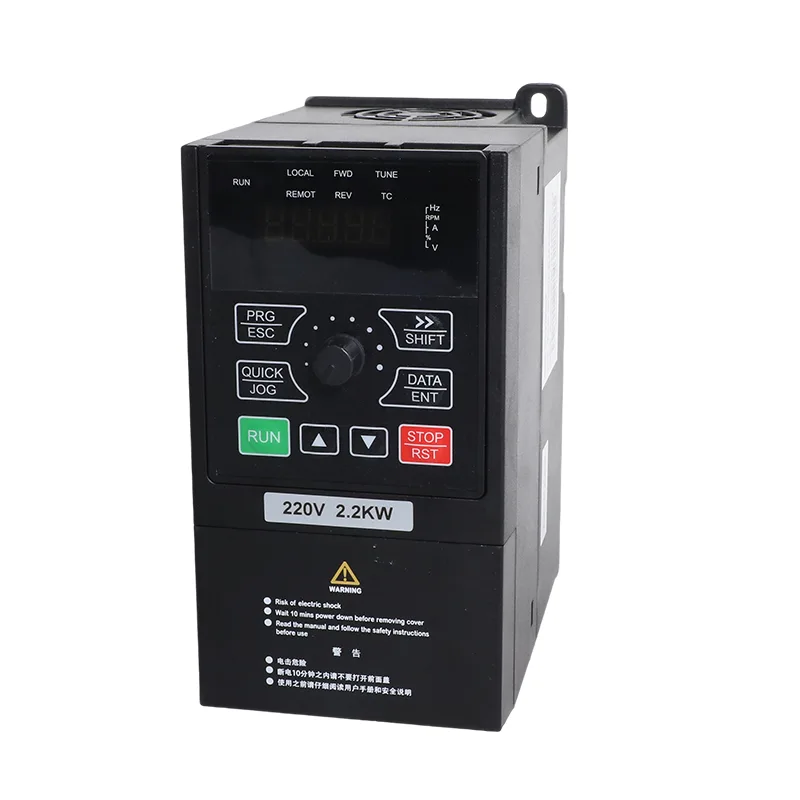

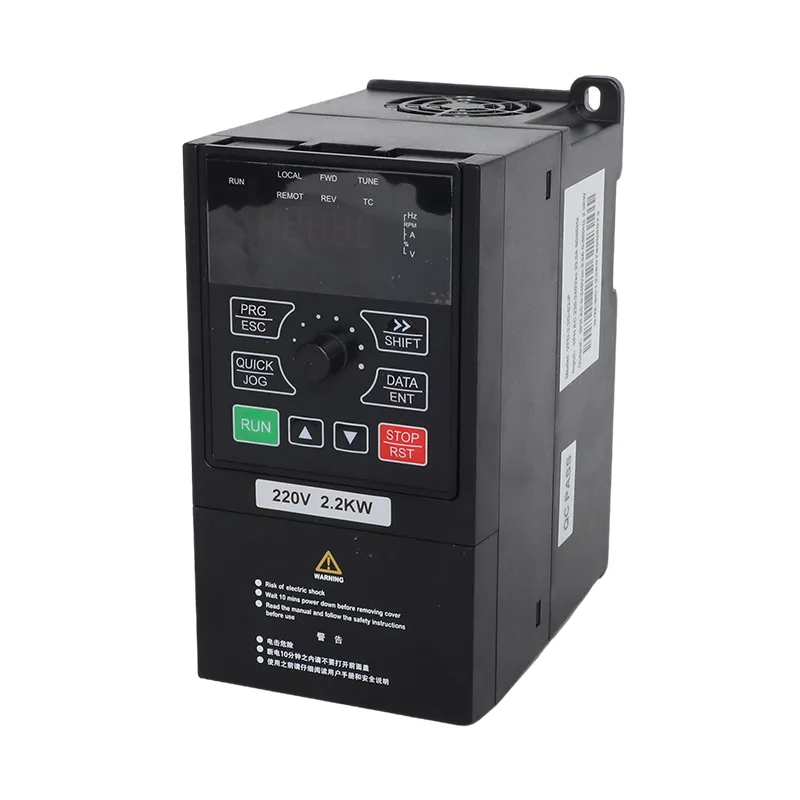

कम्प्याक्ट पम्पिङ प्रणाली र 220-240 V एकल-फेज पावर द्वारा आपूर्ति गरिएको हल्का मेसिनरीहरूका लागि, CSIVEI, एक चीन-आधारित निर्माता र आपूर्तिकर्ताले 0.75-2.2kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD प्रदान गर्दछ। VFD-PC10 दायराले 0.75 kW, 1.5 kW र 2.2 kW मोडेलहरू समावेश गर्दछ, क्रमशः 4 A, 7 A र 9.6 A को मूल्याङ्कन गरिएको आउटपुट प्रवाहहरू। खरिद सोधपुछका लागि, उपयुक्त मोडेलको लागि उद्धरण अनुरोध गर्न मोटर नेमप्लेट र अभिप्रेत अपरेटिङ मोड साझेदारी गर्नुहोस्। सूचीबद्ध इनपुट प्रवाहहरू क्रमशः 8.2 A, 14 A र 23 A छन्, त्यसैले आपूर्ति सर्किट, केबल र सुरक्षात्मक उपकरण सम्बन्धित मोडेलको लागि चयन गर्नुपर्छ।
प्रत्यक्ष सौर्य-पम्पिङ सेटअपमा, PV एरेले इन्भर्टरलाई फिड गर्छ र इन्भर्टरले पम्प चलाउँछ; तिनीहरू बीच ब्याट्री बैंक आवश्यक छैन। उपलब्ध सौर्य घन्टाभन्दा बढी पानी चाहिने ठाउँमा भण्डारण ट्याङ्कीले पम्प गरिएको पानीलाई पछि प्रयोगको लागि समात्न सक्छ। यदि ग्रिड ब्याकअप स्थापनाको अंश हो भने, इच्छित अपरेटिङ अनुक्रमको लागि स्रोत-चयन प्यारामिटरहरू र तारहरू कन्फिगर गर्नुहोस्।
0.75-2.2kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD को PV कन्फिगरेसन प्रत्येक सूचीबद्ध मोडेलको लागि एकल स्ट्रिङमा आधारित छ। 360–430 VDC को सिफारिस गरिएको खुला-सर्किट भोल्टेज दायरा र 250-350 VDC को MPPT दायरा सहित DC इनपुटलाई 450 VDC सम्म मूल्याङ्कन गरिएको छ। तालिका B ले 250 W (37±1 V) र 300 W (45±1 V) मूल्याङ्कन गरिएका 11 मोड्युलहरूको स्ट्रिङ सूचीबद्ध गर्दछ। यी उत्पादन डेटामा देखाइएका सिफारिस गरिएका व्यवस्थाहरू हुन्; वास्तविक मोड्युल खुला-सर्किट भोल्टेज पुष्टि गर्नुहोस्, स्ट्रिङलाई अन्तिम रूप दिनु अघि, न्यूनतम अपेक्षित साइट तापमानमा यसको वृद्धि सहित। एरे इन्भर्टरको 450 VDC अधिकतम मुनि रहनुपर्छ।
मूल्याङ्कन गरिएको आउटपुट भोल्टेज 3 PH वा 1 PH 220 V AC को रूपमा निर्दिष्ट गरिएको छ। मिल्दो एकल-फेज मोटरको लागि, आपूर्ति गरिएको सेटअप जानकारीले U र V आउटपुटलाई P8-27 सँग 1 मा सेट गर्दछ। तीन-चरण 220 V मोटरले U, V र W प्रयोग गर्दछ P8-27 0 मा बायाँ। मोटर नेमप्लेट र उत्पादन म्यानुअलको विरुद्धमा मोटरको तार र प्यारामिटर सेटिङ प्रमाणित गर्नुहोस्।
0.75-2.2kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD को लागि, प्यारामिटर P8-00 ले अनुप्रयोग मोड चयन गर्दछ: 1 सौर्य पम्प मोडको लागि र 0 सामान्य-उद्देश्य मोडको लागि। P8-15 ले सौर्य कन्फिगरेसनमा स्रोत सञ्चालनलाई छुट्टै परिभाषित गर्दछ: स्वचालित, सौर्य-मात्र वा मुख्य-मात्र। यी सेटिङहरूलाई फरक राख्दा ड्राइभलाई इच्छित तार र नियन्त्रण अनुक्रमसँग मिलाउन मद्दत गर्दछ।
| वस्तु | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| लागू मोटर | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| नाममात्र क्षमता | 1.5 kVA | ३ kVA | 4 kVA |
| हालको इनपुट | ८.२ ए | १४ ए | २३ ए |
| आउटपुट वर्तमान | ४ ए | ७ ए | ९.६ ए |
| एसी इनपुट भोल्टेज | AC 1 PH 220 V (-15%) देखि 240 V (+10%) | ||
| अधिकतम डीसी इनपुट भोल्टेज | 450 गाविस | ||
| सिफारिस गरिएको Voc दायरा | 360 देखि 430 गाविस | ||
| सिफारिस गरिएको MPPT दायरा | 250 देखि 350 गाविस | ||
| भोल्टेज दायरा सुरु गर्नुहोस् | 160 देखि 450 VDC, प्यारामिटर समायोज्य | ||
| मूल्याङ्कन आउटपुट भोल्टेज | 3 PH वा 1 PH 220 V AC | ||
| शोर स्तर | ५० dBA अधिकतम। |
| मोडेल | 37±1 V मोड्युलहरू, 250 W±5 Wp | 45±1 V मोड्युलहरू, 300 W±5 Wp | ||
| प्रति स्ट्रिङ मोड्युलहरू | तारहरू | प्रति स्ट्रिङ मोड्युलहरू | तारहरू | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| वस्तु | विशिष्टता |
| मूल्याङ्कन गरिएको आवृत्ति | ५०/६० हर्ट्ज |
| इनपुट आवृत्ति दायरा | ±5% (४७.५ देखि ६३ हर्ट्ज) |
| आउटपुट भोल्टेज | ० इनपुट भोल्टेजमा |
| आउटपुट आवृत्ति | ०.१ देखि ५०० हर्ट्ज |
| अधिकतम आवृत्ति | 0 देखि 500 Hz (SVC र V/F नियन्त्रण) |
| वाहक आवृत्ति | 0.8 kHz देखि 8 kHz, लोड गर्न स्वचालित रूपमा समायोजित (16 kHz सम्म समर्थित) |
| आवृत्ति संकल्प | डिजिटल सेटिङ ०.०१ हर्ट्ज; एनालग सेटिङ अधिकतम आवृत्तिको ०.०२५% |
| नियन्त्रण मोड | सेन्सर रहित भेक्टर नियन्त्रण (SVC); V/F नियन्त्रण |
| टर्क सुरु गर्दै | ०.५ हर्ट्ज / १५०% (SVC) |
| गति दायरा | १:१०० (SVC) |
| गति स्थिरता शुद्धता | ±0.5% (SVC) |
| ओभरलोड क्षमता | 60 s को लागि 150% रेटेड वर्तमान; 12 s को लागि 170%; 1.5 s को लागि 190% |
| टोक़ बूस्ट | स्वचालित टोक़ बूस्ट; म्यानुअल बूस्ट ०.१% देखि ३०.०% |
| V/F वक्र | रेखीय, बहु-बिन्दु, र वर्ग वक्र (१.२ / १.४ / १.६ / १.८ / २.० पावर) |
| V/F विभाजन | पूर्ण पृथक्करण, आधा विभाजन |
| त्वरण / धीमा | रेखीय वा S-वक्र, ०.० देखि ६५००.० सेकेन्ड |
| डीसी ब्रेकिङ | फ्रिक्वेन्सी 0.00 हर्ट्ज अधिकतम फ्रिक्वेन्सीमा सुरु गर्नुहोस्; समय 0.0 देखि 36.0 s; हालको ०.०% देखि १००.०% |
| JOG नियन्त्रण | JOG फ्रिक्वेन्सी ०.०० हर्ट्ज देखि अधिकतम फ्रिक्वेन्सी (पूर्वनिर्धारित ५ हर्ट्ज); accel/decel 0.0 देखि 6500.0 s |
| बिल्ट-इन PID | हो, बाह्य नियन्त्रक बिना दबाब, प्रवाह वा तापमान बन्द लूपको लागि |
| AVR | ग्रिड भोल्टेज उतार चढाव हुँदा आउटपुट भोल्टेज स्थिर रहन्छ |

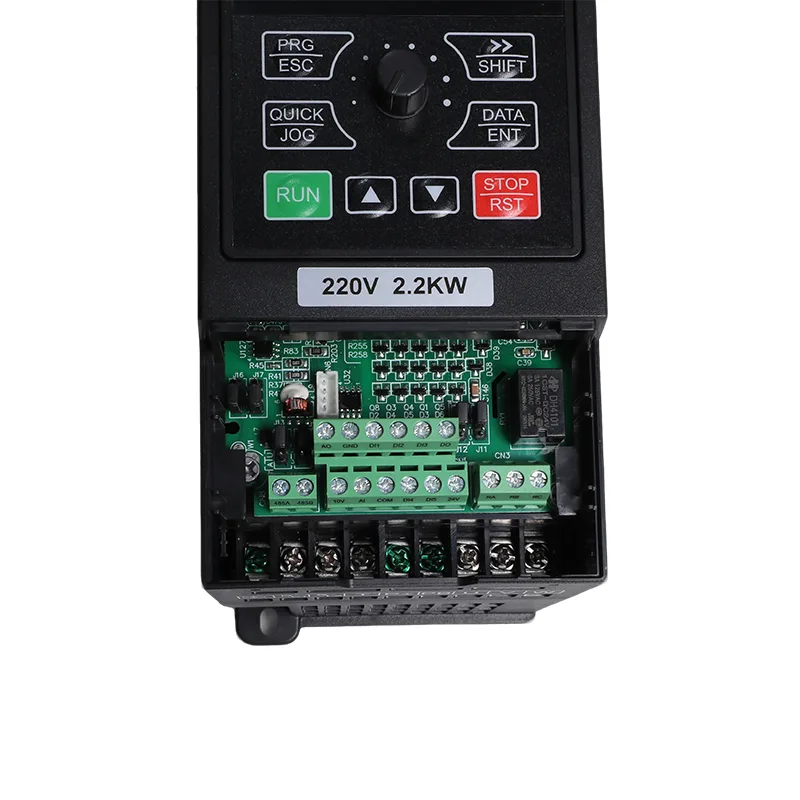

| इनपुट टर्मिनलहरू | 5 डिजिटल इनपुटहरू, DI5 ले 50 kHz सम्म उच्च-गति पल्स समर्थन गर्दछ; 1 एनालग इनपुट 0-10 V वा 0-20 mA; 1 कीप्याड पोटेन्टियोमिटर इनपुट |
| आउटपुट टर्मिनलहरू | 1 उच्च गति पल्स आउटपुट 50 kHz सम्म; 1 रिले आउटपुट; 1 एनालग आउटपुट 0-20 mA वा 0-10 V |
| सञ्चार | RS485, Modbus RTU |
| संरक्षण | पावर-अनमा मोटर सर्ट-सर्किट पत्ता लगाउने, आउटपुट चरण घाटा, अधिक-वर्तमान, अधिक-भोल्टेज, अन्डर-भोल्टेज, अधिक-तापमान, ओभरलोड, अन्डरलोड, कमजोर प्रकाश |
| सञ्चालन तापमान | -10 डिग्री सेल्सियस देखि 50 डिग्री सेल्सियस; 40 डिग्री सेल्सियस भन्दा माथि 1% प्रति 1 डिग्री सेल्सियस घटाउनुहोस् |
| भण्डारण तापमान | -20°C देखि 60°C |
| आर्द्रता | 95% RH तल, कुनै संक्षेपण छैन |
| उचाइ | १००० मिटर मुनि; 1000 देखि 3000 मिटर प्रति 100 मिटरमा 1% घटाउनुहोस् |
| कम्पन | ५.९ m/s² (०.६ ग्राम) भन्दा कम |
| घेरा | IP20, पर्खाल माउन्ट वा क्याबिनेट, ठाडो स्थापना |
| वितरण प्रणाली | TN, TT |
| EMC / सुरक्षा | IEC 61800-3 (C3); IEC 61800-5-1 |
यो दायरा सानो स्तरको पम्पिङ र हल्का मेसिनरीहरूको लागि हो जहाँ उपलब्ध आपूर्ति एकल-फेज 230 V हो। सौर्य सञ्चालनले दिनको पानी पम्पिङलाई समर्थन गर्न सक्छ, जबकि सामान्य-उद्देश्य मोडले उपयुक्त मोटर-संचालित उपकरणहरूको लागि गति नियन्त्रण प्रदान गर्दछ।
इन्भर्टरले एकल-फेज वा तीन-चरण 220 V AC मोटर आउटपुटलाई समर्थन गर्दछ, सही मोटर जडान र P8-27 सेटिङको अधीनमा। अवस्थित पम्प वा मेसिनको लागि ड्राइभ निर्दिष्ट गर्दा यो लचिलोपन उपयोगी हुन सक्छ, तर मोटर वर्तमान र लोड आवश्यकताहरू चयन गरिएको मोडेलको मूल्याङ्कन भित्र रहनु पर्छ।
CSIVEI 0.75-2.2kW 1 चरण 230V सौर्य पम्प र सामान्य उद्देश्य इन्भर्टर VFD सौर्य पम्पिङ वा परम्परागत गति नियन्त्रणको लागि अर्डर गर्न सकिन्छ। उद्धरण अनुरोध गर्दा मोटर नेमप्लेट, अभिप्रेत नियन्त्रण मोड र PV मोड्युल विशिष्टताहरू साझेदारी गर्नुहोस् ताकि मोडेल र प्रारम्भिक कन्फिगरेसन अनुप्रयोगसँग मिलाउन सकिन्छ।
सौर्य पम्प मोडमा, P8-15 ले स्वचालित सञ्चालन (०), सौर्य मात्र (१) वा मुख्य (२) मात्र चयन गर्दछ। स्वचालित मोडमा, P8-16 ले मुख्य चल्ने अन्तराल (पूर्वनिर्धारित रूपमा 60 मिनेट) सेट गर्दछ र P8-17 ले पुन: सौर्य प्रयास गर्नु अघि ढिलाइ सेट गर्दछ (पूर्वनिर्धारित रूपमा 4 सेकेन्ड)।
सिफारिस गरिएको एरे 11 × 250 W मोड्युल वा 9 × 300 W मोड्युलहरूको एउटा स्ट्रिङ हो। सिफारिस गरिएको 360–430 VDC दायरा भित्र र 450 VDC अधिकतम भन्दा तल ओपन सर्किट भोल्टेज राख्नुहोस्; MPPT दायरा 250-350 VDC हो।
अन्डरलोड पत्ता लगाउने पूर्वनिर्धारित रूपमा 60-सेकेन्ड पुष्टि अवधिको साथ 25% स्तरमा सक्षम गरिएको छ। फ्लोट स्विचहरू DI2 र DI3 मा तार गर्न सकिन्छ, र त्रुटि E43 ले स्तर-प्रोब त्रुटिलाई संकेत गर्दछ जब त्यो निगरानी व्यवस्था प्रयोग गरिन्छ।
P8-00 ले सौर्य पम्प मोड (1) वा सामान्य-उद्देश्य मोड (0) चयन गर्दछ। सामान्य-उद्देश्य सञ्चालनले SVC/V/F नियन्त्रण प्रदान गर्दछ, RS485 माथि निर्मित PID र Modbus RTU, समान ड्राइभ प्लेटफर्मलाई उपयुक्त पम्पहरू, फ्यानहरू र अन्य साना मेसिनहरू सेवा गर्न अनुमति दिन्छ।
हो। पम्पलाई U र V मा जडान गर्नुहोस्, त्यसपछि एकल-चरण पम्प मोडको लागि P8-27 मा 1 सेट गर्नुहोस्। थ्री-फेज 220 V पम्पहरू U, V र W मा P8-27 0 मा बायाँसँग जडान हुन्छन्।
या त एउटा स्ट्रिङमा 250 W (37 V ओपन-सर्किट प्रकार) को 11 मोड्युलहरू, वा एउटा स्ट्रिङमा 300 W (45 V प्रकार) को 9 मोड्युलहरू। दुबैले सिफारिस गरिएको 360 देखि 430 VDC विन्डो भित्र एरे भोल्टेज राख्छन्। 450 VDC खुला सर्किट अन्तर्गत रहनुहोस्, जुन ड्राइभ अधिकतम हो।
ड्राइभ सुरु हुन्छ जब DC भोल्टेजले P8-07 मा थ्रेसहोल्ड पार गर्छ, र P8-11 (पूर्वनिर्धारित रूपमा 600 s) भन्दा लामो समयसम्म P8-10 (पूर्वनिर्धारित रूपमा 20 हर्ट्ज) मा आउटपुट फ्रिक्वेन्सी कमजोर-प्रकाश स्तरभन्दा तल रहँदा रोकिन्छ। पानी सर्ने गति भन्दा तल पम्प चलाउँदा मोटरलाई तताउँछ र बियरिङहरू लगाउँछ, त्यसैले ड्राइभ क्रल गर्नुको सट्टा रोकिन्छ।
होइन। प्यानलले ड्राइभलाई फिड गर्छ र ड्राइभले पम्पलाई फिड गर्छ। ट्याङ्की भनेको भण्डारण हो, र ट्याङ्कीको ब्याट्री बैंकको एक अंश खर्च हुन्छ र यसलाई बदल्न आवश्यक पर्दैन।
हो। iMaster दुबै कार्यहरूको लागि बनाइएको छ, र प्यारामिटर P8-00 हो जुन तिनीहरू बीच चयन गर्दछ। सामान्य-उद्देश्य मोडमा यसले SVC वा V/F नियन्त्रण, निर्मित PID, RS485 माथि Modbus RTU र पूर्ण सुरक्षा सेटको साथ मानक इन्भर्टरको रूपमा व्यवहार गर्दछ। हामीलाई भन्नुहोस् कि कुन मोडमा इकाई चल्नु पर्छ जब तपाइँ अर्डर गर्नुहुन्छ र हामी ढुवानी गर्नु अघि यसलाई कन्फिगर गर्छौं। पहिले नै सौर्य पम्प मोडमा रहेको एकाइलाई P8-00 मा 0 सेट गरेर सामान्य-उद्देश्यमा स्विच गरिएको छ, त्यसैले एउटा कामको लागि खरिद गरिएको स्टक अझै अर्कोमा बेच्न सकिन्छ।
हामीलाई नमुना र परियोजना पठाउनुहोस्। हामी नमूना र भोल्युम मूल्य सँगै उद्धृत गर्छौं ताकि तपाईंले कमिट गर्नु अघि ल्यान्ड गरिएको लागत तुलना गर्न सक्नुहुन्छ, र OEM ब्रान्डिङ मूल्याङ्कन इकाईमा लागू गर्न सकिन्छ ताकि तपाईंले आफ्नो लेबल कस्तो देखिनेछ भनी हेर्न सक्नुहुन्छ।
