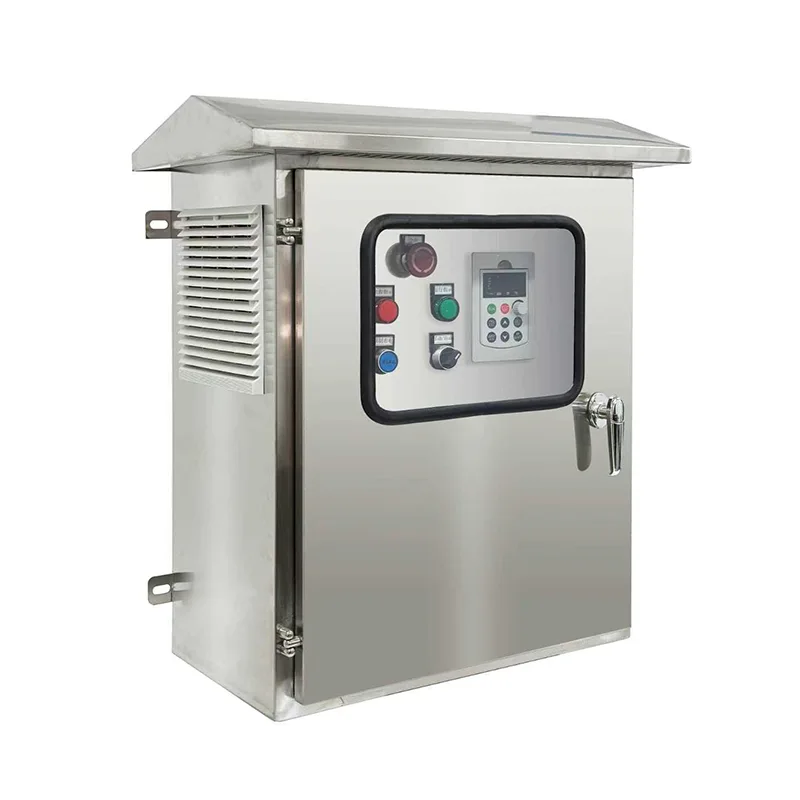

सौर्य पम्पिङ इन्भर्टर क्याबिनेट

IP54 वा उच्च मूल्याङ्कन गरिएको बलियो फ्लोर-स्ट्यान्डिङ स्टिल क्याबिनेटमा राखिएको, यो इन्भर्टर प्रणालीले पूर्ण पावर रूपान्तरण चेनलाई एकीकृत गर्दछ — DC इनपुट सुरक्षा, बहु MPPT इनपुट च्यानलहरू, एक चर-फ्रिक्वेन्सी ड्राइभ स्टेज, AC आउटपुट फिल्टरिङ, र एक व्यापक प्रणाली नियन्त्रक — सबै पूर्व-तार र फ्याक्ट्री-डिप्लोमेन्टको लागि द्रुत रूपमा फ्याक्ट्री डिप्लोमेन्ट। पावर मूल्याङ्कनहरू 2.2kW बाट 250kW सम्म फैलिएको छ, मानक भोल्टेजहरूमा एकल-चरण र तीन-चरण एसी पम्प मोटरहरूलाई समर्थन गर्दछ। उन्नत MPPT एल्गोरिथ्मले 99% ट्र्याकिङ दक्षता हासिल गर्छ, गतिशील रूपमा मोटरको गतिलाई वास्तविक समयमा समायोजन गर्दै सौर्य विकिरण दिनभर परिवर्तन हुन्छ, अधिकतम दैनिक पानी वितरण सुनिश्चित गर्दछ। एक हाइब्रिड इनपुट विकल्पले AC ग्रिड वा डिजेल जेनेरेटर ब्याकअप आपूर्ति स्वीकार गर्दछ, स्वचालित रूपमा बादल अवधि वा रात-समय सञ्चालनमा पानीको उत्पादन कायम राख्न स्विच गर्दै। एकीकृत प्रणाली सुरक्षाहरूले ड्राई-रनिङ, ओभरलोड, ओभरभोल्टेज, अन्डरभोल्टेज, फेज हान, र सर्ट सर्किटलाई कभर गर्दछ, जबकि प्रयोगकर्ता-सेट गरिएको न्यूनतम पावर थ्रेसहोल्डमा आधारित स्वचालित निद्रा र जागरण तर्कले पम्प र प्यानलहरूलाई सुरक्षित गर्दछ। ग्राफिकल टचस्क्रिन HMI ले RS485 र वैकल्पिक GPRS/4G/Wi-Fi इन्टरफेसहरूको साथमा मोडबस मार्फत SCADA वा IoT प्लेटफर्महरूमा रिमोट निगरानी र एकीकरणलाई सक्षम पार्दै वास्तविक-समयको पावर, भोल्टेज, प्रवाह र ऊर्जा डेटा प्रदर्शन गर्दछ। सबै पावर कम्पोनेन्टहरू फिल्टर गरिएको फोर्स-एयर कूलिङ, सर्ज प्रोटेक्शन, र लागू IEC र स्थानीय ग्रिड मापदण्डहरूको पूर्ण अनुपालनको साथ जलवायु-नियन्त्रित क्याबिनेट भित्र राखिएको छ।

2. आदर्श अनुप्रयोगहरू

भरपर्दो, वर्षभरि पानी आपूर्तिको लागि डिजाइन गरिएको जहाँ ग्रिड पावर अविश्वसनीय वा अनुपस्थित छ, सोलार पम्पिङ इन्भर्टर क्याबिनेटले कृषि, सामुदायिक र औद्योगिक पानी प्रणालीहरूको लागि स्वायत्त, अपरिहार्य पम्प नियन्त्रण प्रदान गर्दछ।

कृषि सिंचाई र खेती

ठूला-ठूला सिँचाइ योजनाहरू, ड्रिप-फिड प्रणालीहरू, र टाढाको खेतबारीमा केन्द्र-पिभोट सञ्चालनहरू आदर्श उम्मेद्वारहरू हुन्। इन्भर्टरले उच्च-शक्तिको थ्री-फेज पम्पहरू सोलर एरेहरूबाट सीधै चलाउँछ, सूर्यको चरम प्रकाशको समयमा अधिकतम प्रवाह प्रदान गर्दछ - ठीक जब बालीहरूलाई सबैभन्दा बढी पानी चाहिन्छ। हाइब्रिड इनपुट क्षमताले महत्त्वपूर्ण वृद्धि चरणहरूमा सिमलेस ग्रिड वा जेनेरेटर ब्याकअपलाई अनुमति दिन्छ। कुनै ब्याट्रीहरू मर्मत गर्न र मौसम प्रतिरोधी बाहिरी स्थापना बिना, किसानहरूले डिजेल पम्पिङमा उल्लेखनीय रूपमा कम ऊर्जा र परिचालन लागतबाट लाभ उठाउँछन्।

सामुदायिक र नगरपालिका खानेपानी आपूर्ति

ग्रामीण गाउँहरू, दुर्गम बस्तीहरू, र नगरपालिका पानी प्राधिकरणहरूले सफा पिउने पानी पुर्‍याउन सौर्य उर्जा बोरहोल पम्पिंग प्रयोग गर्न सक्छन्। इन्भर्टरको स्वचालित सञ्चालन — सूर्योदयदेखि सुरु हुने र सूर्यास्तमा रोकिने वा भण्डारण ट्याङ्की भरिएको बेला — दैनिक अपरेटरको उपस्थितिको आवश्यकतालाई हटाउँछ। GPRS/4G मार्फत रिमोट निगरानीले पानी अधिकारीहरूलाई केन्द्रिय नियन्त्रण कक्षबाट पम्प स्थिति, पानीको उत्पादन, र प्रणाली स्वास्थ्य ट्र्याक गर्न दिन्छ, महँगो साइट भ्रमणहरू कम गर्दै। क्याबिनेटको असभ्य निर्माणले धुलो, कीराहरू र मौसमी मौसमी चरम चरम विरुद्ध सुरक्षा गर्दछ।

पशुधन र रिमोट खेत पानी

गाईवस्तु स्टेशनहरू, भेडा फार्महरू, र फराकिलो क्षेत्रहरूमा फैलिएको टाढाको चराउने कार्यहरू स्टक ट्याङ्कीहरू र ट्रफहरूमा भरपर्दो पानी डेलिभरी चाहिन्छ। इन्भर्टरले डिजेल जेनेरेटरको रसद र इन्धन डेलिभरी लागतहरू हटाएर बोरहोल पम्पहरूमा सिधै जडान गर्छ। सौर्य-संचालित पम्पिंगले प्राकृतिक रूपमा गर्मीको मागसँग पङ्क्तिबद्ध गर्दछ जब जनावरको पानी खपत चरम हुन्छ। सुख्खा चलिरहेको संरक्षणले पानीको स्तर घट्यो भने स्वचालित रूपमा पम्प सञ्चालन पज गर्छ, महँगो डाउनहोल मोटर बर्नआउटलाई रोक्छ।

औद्योगिक पानी प्रशोधन र फोहोर पानी

अफ-ग्रिड स्थानहरूमा खनन कार्यहरू, खदानहरू, र औद्योगिक प्लान्टहरूले प्रणालीलाई पानी आपूर्ति, निर्जलीकरण, वा फोहोर पानी स्थानान्तरण पोखरीहरूको लागि प्रयोग गर्न सक्छन्। इन्भर्टरको धूलो निस्पंदन र सक्रिय शीतलताको साथ कठोर क्याबिनेट निर्माण कठोर औद्योगिक वातावरणको लागि उपयुक्त छ। अवस्थित ब्याकअप जेनरेटरहरूसँग हाइब्रिड इनपुट एकीकरणले मौसमको अवस्थालाई ध्यान नदिई निरन्तर सञ्चालन सुनिश्चित गर्दछ।

मरुभूमिकरण नियन्त्रण र वातावरणीय परियोजनाहरू

ठूला-ठूला रूख रोपण, घाँसे मैदान पुनर्स्थापना, र मरुभूमि सिँचाइ परियोजनाहरू दुर्गम, दुर्गम वातावरणमा लगातार पानी वितरणमा भर पर्छन्। सोलार पम्पिङ इन्भर्टरहरूले इन्धन रसद बिना स्वायत्त सञ्चालन प्रदान गर्दछ, रिमोट निगरानीको साथ विशाल क्षेत्रहरूमा धेरै फैलिएका पम्प साइटहरूको केन्द्रीकृत व्यवस्थापन सक्षम गर्दछ।

3. प्राविधिक गहिरो डाइभ

सोलार पम्पिङ इन्भर्टर क्याबिनेटले पूर्ण पावर रूपान्तरण, नियन्त्रण, र सुरक्षा सुइटलाई मानकीकृत, कारखाना-परीक्षण गरिएको घेरामा एकीकृत गर्दछ — साइट इन्जिनियरिङ घटाउने, कमिसनिङको गति बढाउने, र दीर्घकालीन विश्वसनीयतालाई अधिकतम बनाउँदै।

बहु-च्यानल MPPT र DC इनपुट वास्तुकला

सौर्य एरेहरू इन्भर्टरमा बहु ​​स्वतन्त्र MPPT इनपुट च्यानलहरू मार्फत जडान गरिएका छन्, प्रत्येकमा समर्पित DC फ्यूजहरू, सर्ज सुरक्षा उपकरणहरू, र क्याबिनेटको इनपुट खण्डमा राखिएको पृथक स्विचगियरहरू छन्। MPPT नियन्त्रकले अधिकतम पावर पोइन्ट पत्ता लगाउन विस्तृत दायरा (सामान्यतया 460V–850VDC ठूला प्रणालीहरूको लागि) मा एरे भोल्टेज स्क्यान गर्दछ, > 99% स्थिर ट्र्याकिङ दक्षता हासिल गर्दै। दोहोरो वा ट्रिपल MPPT च्यानल कन्फिगरेसनहरूले विभिन्न अभिमुखीकरणहरू, झुकाव कोणहरू, वा छायांकन प्रोफाइलहरू भएका स्ट्रिङहरूलाई तिनीहरूको व्यक्तिगत इष्टतममा सञ्चालन गर्न अनुमति दिन्छ, एकल-MPPT डिजाइनहरूको तुलनामा कुल दैनिक ऊर्जा उपज उल्लेखनीय रूपमा बढाउँछ।

DC-देखि-एसी रूपान्तरण र चर-फ्रिक्वेन्सी ड्राइभ

MPPT-नियमित DC बसले छैठौं पुस्ताको IGBT मोड्युलहरू र उच्च-गति DSP नियन्त्रणको वरिपरि निर्मित उच्च-प्रदर्शन चर-फ्रिक्वेन्सी ड्राइभ स्टेज फीड गर्दछ। इन्भर्टरले समायोज्य भोल्टेज र फ्रिक्वेन्सी (0–50/60Hz वा ठूलो) सँग साइनोसाइडल PWM आउटपुटलाई संश्लेषण गर्दछ, कुनै इनरश करन्ट बिना सफ्ट-स्टार्ट मोटर नियन्त्रण सक्षम पार्दै — पनडुब्बी पम्प विन्डिङहरू जोगाउन आवश्यक छ। स्लिप क्षतिपूर्ति, टर्क बूस्ट, र स्वचालित ऊर्जा-अप्टिमाइजेसन कर्भहरू सहितको उन्नत V/f नियन्त्रण पूर्ण गति दायराभरि मोटर विशेषताहरूसँग मेल खान्छ। आउटपुट फिल्टरिङ - DC लिङ्क चोकहरू, आउटपुट रिएक्टरहरू, र उपयुक्त रूपमा dV/dt फिल्टरहरू प्रयोग गरेर - मोटर इन्सुलेशन तनाव वा असर करेन्ट बिना इन्भर्टर र बोरहोल पम्प बीच लामो केबल चल्ने सुनिश्चित गर्दछ।

हाइब्रिड पावर इनपुट व्यवस्थापन

एक एकीकृत स्वचालित स्थानान्तरण र सिङ्क्रोनाइजेसन प्रकार्यले ग्रिड वा डिजेल जेनेरेटरबाट सहायक एसी इनपुट स्वीकार गर्दछ। प्रणाली नियन्त्रकले उपलब्ध PV पावरलाई पम्पको आवश्यक अपरेटिङ पावरसँग निरन्तर तुलना गर्छ। जब सौर्य विकिरण प्रयोगकर्ता-परिभाषित थ्रेसहोल्ड भन्दा तल खस्छ, AC इनपुटले स्वचालित रूपमा PV आपूर्तिलाई पूरक वा प्रतिस्थापन गर्दछ — पानीको उत्पादन बिना अवरोध कायम राख्दै। AC-मात्र, PV-मात्र, र हाइब्रिड प्राथमिकता मोडहरू प्रयोगकर्ता-कन्फिगर योग्य छन्। PV प्राथमिकता मोडले AC को प्रयोग गर्दा मात्रै कमीको कभरेजको लागि, इन्धन वा बिजुलीको लागतलाई न्यूनीकरण गर्दा सौर्य उपयोगलाई अधिकतम बनाउँछ।

पम्प-विशिष्ट सुरक्षा एल्गोरिदम

इम्बेडेड नियन्त्रकले जेनेरिक VFD मा नभेटिएको पम्प-समर्पित सुरक्षाहरूको सूट लागू गर्दछ। ड्राई-रनिङ डिटेक्शनले वास्तविक समयमा मोटरको करेन्ट, पावर फ्याक्टर र फ्रिक्वेन्सी मोनिटर गर्दछ, पत्ता लगाएको एक सेकेन्ड भित्र अनप्रिम्ड वा ड्राई-रन पम्पको विशेषता कम-लोड हस्ताक्षर पहिचान गर्दै, त्यसपछि स्वचालित शटडाउन र टाइम रिस्टार्ट प्रयास दिनचर्या सुरु गर्दै। न्यूनतम पावर सुरक्षाले अकुशल कम-गति सञ्चालनलाई रोक्छ जसले उत्पादक पम्पिङ बिना पानी बर्बाद गर्दछ। उपलब्ध सौर्य उर्जा प्रयोगकर्ताले सेट गरेको वेक थ्रेसहोल्डभन्दा तल झर्दा, कम-पावर निगरानी स्थितिमा प्रवेश गर्दा र विकिरण फिर्ता हुँदा स्वचालित रूपमा पुन: सुचारु हुँदा स्लीप मोड संलग्न हुन्छ। ट्याङ्की-स्तर फ्लोट स्विच वा प्रेशर ट्रान्सड्यूसर इनपुटबाट पानी-पूर्ण पहिचानले दैनिक सौर्य चक्रबाट स्वतन्त्र रूपमा ओभरफ्लो रोक्न पम्पलाई रोक्छ।

क्याबिनेट ईन्जिनियरिङ् र पर्यावरण संरक्षण

फ्लोर-स्ट्यान्डिङ क्याबिनेटलाई मौसम प्रतिरोधी पाउडर-कोटेड फिनिशको साथ ग्याल्भेनाइज्ड स्टिल पानाबाट बनाइएको छ, मोडेल विशिष्टताको आधारमा IP54, IP55, वा IP65 रेटिङहरू प्राप्त गर्दै। क्याबिनेटलाई फंक्शनल डिब्बाहरूमा विभाजित गरिएको छ - DC इनपुट, पावर रूपान्तरण, नियन्त्रण, र AC आउटपुट - सबै सेवायोग्य कम्पोनेन्टहरूमा वाक-अप पहुँच प्रदान गर्ने हिङ्ग्ड, ग्यास्केट ढोकाहरू सहित। तापक्रम-नियन्त्रित भ्यारीएबल-स्पीड फ्यानहरू सहितको फिल्टर गरिएको फोर्स-एयर कूलिङ सिस्टमले पावर इलेक्ट्रोनिक्सका लागि इष्टतम आन्तरिक परिवेश कायम राख्छ। वायु सेवनले धुलो कृषि वातावरणको लागि उपयुक्त उच्च दक्षता फिल्टरहरू प्रयोग गर्दछ; उष्णकटिबंधीय संस्करणहरूले उच्च आर्द्रता भएका क्षेत्रहरूका लागि सबै PCB हरूमा कन्फर्मल कोटिंग थप्छन्। एकीकृत थर्मोस्टेटिकली नियन्त्रित एन्टी-कन्डेन्सेसन हीटरहरू चिसो मौसम परिनियोजनका लागि उपलब्ध छन्।

नियन्त्रण, HMI, र रिमोट जडान

डोर-माउन्ट गरिएको कलर टचस्क्रिन HMI ले PV इनपुट पावर, मोटर स्पीड, आउटपुट भोल्टेज, फ्रिक्वेन्सी, दैनिक ऊर्जा उपज, र संचयी पानी वितरण (पम्प कर्भ वा फ्लो मिटर इनपुटबाट गणना गरिएको) सहित एक-एक नजर प्रणाली स्थिति प्रदान गर्दछ। प्यारामिटर सेटिङहरू बहु पहुँच स्तरहरूसँग पासवर्ड-सुरक्षित छन्। मानक संचार इन्टरफेसहरूले SCADA एकीकरणको लागि RS485 (Modbus RTU) समावेश गर्दछ, वैकल्पिक GPRS, 4G, Wi-Fi, वा क्लाउड-आधारित रिमोट निगरानीको लागि इथरनेट मोड्युलहरू सहित। प्लेटफर्मले रिमोट स्टार्ट/स्टप, प्यारामिटर परिवर्तन, अलार्म स्वीकृति, र डाटा लगिङलाई अनुमति दिन्छ — एकल अपरेटरलाई दर्जनौं फैलिएका पम्प साइटहरू व्यवस्थापन गर्न सक्षम पार्दै।

4. बारम्बार सोधिने प्रश्नहरू

Q1: कुन पम्प प्रकारहरू र मोटर साइजहरू यो इन्भर्टर ड्राइभ गर्न सक्छन्?

प्रणालीले पनडुब्बी र सतह पम्प कन्फिगरेसनहरूमा तीन-चरण एसी इन्डक्शन मोटरहरू र स्थायी चुम्बक सिंक्रोनस मोटरहरूलाई समर्थन गर्दछ। पावर मूल्याङ्कन दायरा 2.2kW देखि 250kW भन्दा बढी। सामान्य अनुप्रयोगहरूमा गहिरो कुवा बोरहोल पम्पहरू, तेर्सो केन्द्रापसारक पम्पहरू, र टर्बाइन पम्पहरू समावेश छन्। हामी तपाईँको पम्प मोटर नेमप्लेट डेटामा इन्भर्टर क्षमता मिलाउन सहयोग गर्नेछौं।

Q2: के प्रणालीलाई ब्याट्री चाहिन्छ?

होइन। इन्भर्टरले सोलार प्यानलबाट पम्प चलाउँछ, ब्याट्री बैंकको आवश्यकता पर्दैन। पानी घामको उज्यालोको समयमा पम्प गरिन्छ र ट्याङ्की, जलाशय वा हेडर ट्याङ्कीमा भण्डारण गरिन्छ - जुन ब्याट्रीहरूमा बिजुली भण्डारण गर्नु भन्दा धेरै लागत-प्रभावी छ। यदि 24-घण्टा पानी आपूर्ति आवश्यक छ भने, वैकल्पिक हाइब्रिड एसी इनपुटले अँध्यारो समयमा ग्रिड वा जेनेरेटर पावर संलग्न गर्न सक्छ।

Q3: मलाई कति सौर प्यानलहरू चाहिन्छ, र तिनीहरू कसरी जोडिएका छन्?

प्यानल कन्फिगरेसन तपाईको पम्प पावर, दैनिक पानीको मात्रा लक्ष्य, र स्थानीय सौर्य विकिरण द्वारा निर्धारण गरिन्छ। इन्भर्टरको MPPT भोल्टेज दायरा (सामान्यतया 460–850VDC तीन-चरण प्रणालीहरूको लागि) ले श्रृंखला स्ट्रिङ लम्बाइ परिभाषित गर्दछ। हाम्रा बिक्री इन्जिनियरहरूले सरल साइट प्रश्नावलीमा आधारित एरे साइज र स्ट्रिङ कन्फिगरेसन गणना गर्नेछन्। क्याबिनेटमा फ्युज्ड इनपुटहरू सहितको DC कम्बाइनर खण्ड समावेश छ, सरणी तारिङलाई सरल बनाउँदै।

Q4: बादल दिन वा कम घामको अवधिमा के हुन्छ?

इन्भर्टरले पम्पको मोटरलाई ढिलो बनाउँछ किनकि सौर्य शक्ति घट्छ, निरन्तर तर कम पानीको प्रवाह कायम राख्छ। यदि पावर प्रयोगकर्ता-सेट गरिएको न्यूनतम थ्रेसहोल्ड भन्दा तल खस्छ भने, प्रणाली स्लीप मोडमा प्रवेश गर्छ र आवधिक रूपमा पुन: प्राप्त विकिरणको लागि जाँच गर्दछ। यदि प्रणाली AC हाइब्रिड इनपुट विकल्पसँग सुसज्जित छ भने, कम-विकिरण अवधिहरूमा ग्रिड वा जेनेरेटर पावरले स्वचालित रूपमा सौर्य ऊर्जाको पूरक वा प्रतिस्थापन गर्दछ।

Q5: पम्पको लागि कस्तो सुरक्षा छ?

व्यापक सुरक्षा एल्गोरिदमले ड्राई-रनिङ, ओभरलोड, ओभरकरेन्ट, ओभरभोल्टेज, अन्डरभोल्टेज, फेज हानि, सर्ट सर्किट, र अधिक तापक्रमलाई समेट्छ। ड्राई-रनिङ पत्ता लगाउने विशेष गरी बोरहोल अनुप्रयोगहरूको लागि महत्त्वपूर्ण छ; नियन्त्रकले सेकेन्ड भित्र ड्राई पम्पको सामान्य कम-लोड अवस्था पहिचान गर्दछ र मोटर क्षति हुनु अघि बन्द हुन्छ, त्यसपछि स्वचालित टाइम रिस्टार्ट चक्र सुरु गर्दछ।

Q6: के इन्भर्टर बाहिर स्थापना गर्न सकिन्छ?

हो। क्याबिनेटलाई IP54, IP55, वा IP65 निर्दिष्टीकरणको आधारमा मूल्याङ्कन गरिएको छ, र स्थायी बाहिरी स्थापनाको लागि डिजाइन गरिएको छ। यसमा फिल्टर गरिएको भेन्टिलेसन, सिल गरिएको ढोका ग्यास्केट, र यूभी-प्रतिरोधी कोटिंग समावेश छ। चरम वातावरणको लागि, अतिरिक्त विकल्पहरू जस्तै सनशेड क्यानोपीहरू, परिष्कृत डस्ट फिल्टरेशन, र आन्तरिक एन्टी-कन्डेन्सेसन हीटरहरू उपलब्ध छन्।

Q7: कसरी प्रणाली अनुगमन र टाढैबाट नियन्त्रण गरिन्छ?

मानक RS485 Modbus RTU ले स्थानीय SCADA वा HMI एकीकरणलाई अनुमति दिन्छ। वैकल्पिक GPRS/4G, Wi-Fi, वा इथरनेट मोड्युलहरूले वेब पोर्टल वा मोबाइल एप मार्फत क्लाउड-आधारित रिमोट निगरानी सक्षम गर्दछ। तपाईं वास्तविक-समय स्थिति हेर्न सक्नुहुन्छ, अलार्म सूचनाहरू प्राप्त गर्न सक्नुहुन्छ, ऐतिहासिक डेटा डाउनलोड गर्न सक्नुहुन्छ, र टाढाबाट प्यारामिटरहरू समायोजन गर्न सक्नुहुन्छ। यो एक छरिएको भौगोलिक क्षेत्र मा साइटहरु को लागी विशेष गरी मूल्यवान छ।

Q8: क्याबिनेटलाई के मर्मतसम्भार चाहिन्छ?

नियमित मर्मतसम्भार न्यूनतम छ: त्रैमासिक एयर फिल्टर सफाई वा प्रतिस्थापन, केबल जडान र ढोका सील को दृश्य निरीक्षण, र सुरक्षा उपकरणहरु को वार्षिक कार्यात्मक परीक्षण। क्याबिनेटको अगाडि-पहुँच डिजाइनको अर्थ सबै कम्पोनेन्टहरू - फ्यूजहरू, कन्ट्याक्टरहरू, नियन्त्रण PCBs, र पावर मोड्युलहरू - घेरा नहटाईकन पुग्न सकिन्छ।

5.A क्षेत्रीय कृषि प्राधिकरण - ठूलो मात्रामा सौर्य सिंचाई परिनियोजन

पृष्ठभूमि

उप-सहारा अफ्रिकाको अर्ध-सुक्खा क्षेत्रमा सरकारी कृषि विकास प्राधिकरणले धेरै कृषि सहकारीहरूमा डीजेल-संचालित सिंचाई पम्पहरू सौर्य ऊर्जाको साथ प्रतिस्थापन गर्ने योजना बनाएको छ। परियोजनाले फराकिलो भौगोलिक क्षेत्रमा फैलिएको २० बोरहोल साइटहरूलाई लक्षित गरेको थियो, प्रत्येकले ड्रिप सिँचाइ बागवानी र खेती बालीका लागि पानी आपूर्ति गर्दछ। डिजेल इन्धन रसद परिचालन लागतको 60% भन्दा बढीको लागि जिम्मेवार छ, र जेनेरेटर ब्रेकडाउनले महत्वपूर्ण बढ्दो अवधिहरूमा सिँचाइमा बारम्बार बाधा पुर्‍याउँछ।

चुनौती

प्रत्येक साइटले समान प्रोफाइल प्रस्तुत गर्‍यो: अवस्थित 15kW देखि 45kW तीन-चरण सबमर्सिबल बोरहोल पम्प, ग्रिड जडान नभएको टाढाको स्थान, र सुक्खा मौसम जुन शिखर सौर विकिरणसँग ठ्याक्कै मेल खान्छ। प्राधिकरणको आवश्यकताहरू माग गरिएको थियो:

● पुँजी र प्रतिस्थापन लागतहरू कम गर्न शून्य ब्याट्री निर्भरता

● दिउँसोको समयमा अधिकतम पानीको मात्रा डेलिभर गर्ने क्षमता जब बाली बाष्प ट्रान्सपिरेसन उच्चतम थियो

●  चर पानीको उपजको साथ बोरहोलहरूमा ड्राई-रनिंग विरुद्ध महँगो सबमर्सिबल पम्पहरूको लागि सुरक्षा

● क्षेत्रीय मुख्यालयबाट सबै 20 साइटहरूको टाढाको केन्द्रीकृत अनुगमन

●  वर्षभरिको धुलो, मौसमी वर्षा, र ४५ डिग्री सेल्सियससम्म पुग्ने परिवेशको तापक्रम सामना गर्न बलियो निर्माण

किन सौर्य पम्पिङ इन्भर्टर क्याबिनेटहरू?

क्याबिनेट-शैली इन्भर्टर समाधान यसको पूर्ण एकीकृत, पूर्व-परीक्षण डेलिभरीको लागि चयन गरिएको थियो। प्रत्येक क्याबिनेट DC इनपुट सुरक्षा, MPPT मोड्युलहरू, VFD ड्राइभ स्टेज, आउटपुट फिल्टरिङ, र प्रणाली नियन्त्रकको साथ पूर्व-तार गरिएको साइटमा आइपुग्यो — PV एरे र कमिसन गर्नको लागि पम्प केबल मात्र जडान चाहिन्छ।

मल्टि-च्यानल MPPT ले प्रत्येक साइटको सौर्य एरेलाई अलिकति पूर्व र पश्चिम उन्मुख स्ट्रिङहरूमा विभाजन गर्न अनुमति दियो, शुद्ध दक्षिण-फेसिङ कन्फिगरेसनभन्दा बाहिर प्रभावकारी पम्पिङ घण्टा विस्तार गर्दै। हाइब्रिड AC इनपुट विकल्प दुई ठूला साइटहरूको लागि निर्दिष्ट गरिएको थियो, विस्तारित बादल अवधिमा वा कहिलेकाहीँ राती-समय सिँचाइको लागि सानो ब्याकअप जेनरेटरलाई पूरक हुन अनुमति दिँदै।

महत्त्वपूर्ण रूपमा, पम्प-विशिष्ट ड्राई-रनिंग सुरक्षाले प्राधिकरणलाई उनीहरूको अवस्थित बोरहोल पम्पहरू - महत्त्वपूर्ण डुब्ने लागत - सुरक्षित गरिनेछ भन्ने विश्वास दिलायो। स्वचालित निद्रा र जगेडा तर्कको अर्थ दैनिक कुनै अपरेटरको उपस्थिति आवश्यक पर्दैन; प्रणाली बिहानको समयमा स्वचालित रूपमा सुरु भयो र भण्डारण ट्याङ्कीहरू भरिएको संकेत गर्दा रोकियो।

परिनियोजन

१८.५ किलोवाट देखि ४५ किलोवाट सम्मका २० वटा सोलार पम्पिङ इन्भर्टर क्याबिनेटहरू सहकारी खेती समुदायहरूमा तैनाथ गरिएको थियो। प्रत्येक क्याबिनेटमा दोहोरो MPPT च्यानलहरू, दुई ठूला एकाइहरूमा हाइब्रिड एसी इनपुट विकल्प, र प्राधिकरणको केन्द्रीय SCADA प्लेटफर्ममा जडान गरिएको एकीकृत GPRS रिमोट निगरानी समावेश थियो। स्थानीय विद्युतीय ठेकेदारद्वारा तीन महिनाको सुक्खा-मौसम विन्डोमा स्थापना र कमिसन सम्पन्न भयो। अवस्थित बोरहोल पम्पहरू राखिएका थिए र नयाँ इन्भर्टरहरूमा सीधा जडान गरियो।

परिणामहरू

●  20 साइटहरूमा डिजेल इन्धन लागत लगभग शून्यमा झरेको छ, कुल वार्षिक सञ्चालन घण्टाको 2% भन्दा कममा जेनेरेटर ब्याकअप संलग्न छ।

●  पानी डेलिभरी भोल्युमहरू डिजेल-पम्पिङ बेसलाइनसँग मेल खान्छ वा नाघ्यो, विस्तारित MPPT विन्डोले दैनिक लगभग 1.5 अतिरिक्त प्रभावकारी पम्पिङ घण्टा थप्छ।

●  सफ्ट-स्टार्ट कन्ट्रोल र ड्राई-रनिङ प्रोटेक्सनलाई श्रेय दिइएको, सञ्चालनको पहिलो 18 महिनामा एउटा पम्प मोटर विफलता भएको छैन।

● प्राधिकरणका इन्जिनियरहरूले एउटै ड्यासबोर्डबाट सबै 20 साइटहरूको अनुगमन गरे, कुनै पनि त्रुटि अवस्थाको लागि स्वचालित एसएमएस अलर्टहरू प्राप्त गर्दै, साइट-भिजिट लागतहरू उल्लेखनीय रूपमा घटाउँदै।

●  यो प्रारम्भिक परिनियोजनको सफलताले अर्को चरणमा नयाँ कृषक समुदायहरूमा सौर्य सिँचाइ विस्तार गर्दै थप ३५ वटा क्याबिनेट प्रणालीहरूको लागि रकम विनियोजन गर्न प्राधिकरणलाई नेतृत्व गरेको छ।
